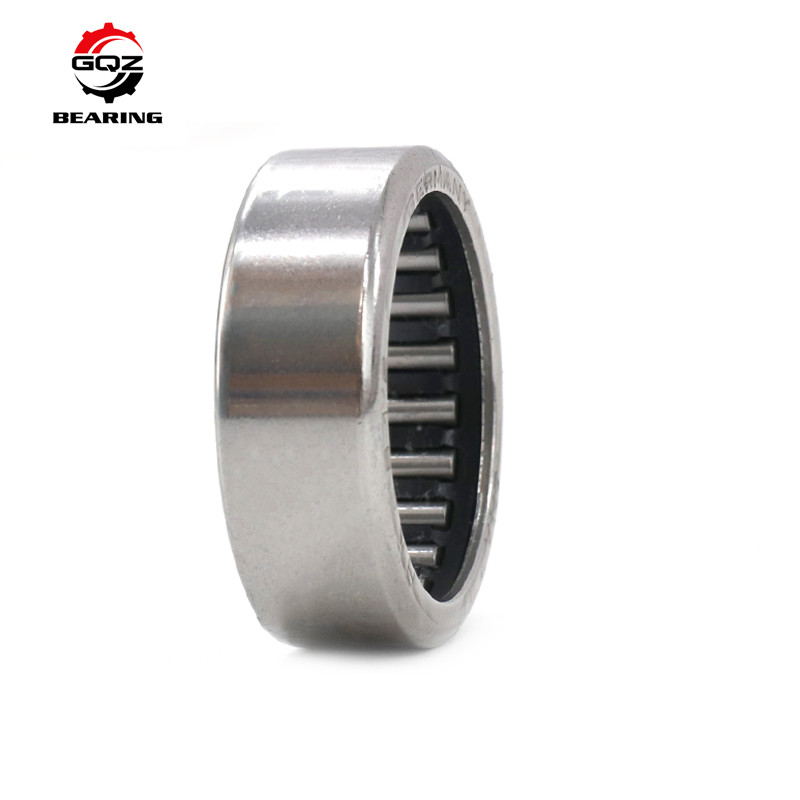

HK 2820 28x35x20 mm Cuscinetto a rulli a goccia di alta precisione HK2820
Specificità del cuscinetto a rulli ad ago HK2820
Diametro dell'albero ((mm) | 28 |
Indicazione del carico | HK2820 |
Massa approssimativa (g) | 14.8 |
Fw(mm) | 28 |
D (mm) | 35 |
C(mm) | 20 |
Cr Dynamic (N) | 196 |
Cor Static ((N) | 446 |
Olio ((rpm) | 13500 |
Caratteristiche fisiche del cuscinetto a rulli ad ago HK2820
1) il cuscinetto dell'ago può essere separato da una singola riga. | |
2) Questo tipo di cuscinetto può essere sottoposto a carichi radiali elevati e ad alcuni carichi assiali. | |
3) L'elemento di laminazione del cuscinetto a rulli ad ago è l'ago, le due estremità delle linee esterne hanno la pendenza correttiva in grado di eliminare la sollecitazione di contatto. |
|
4) Inoltre, possiamo fabbricare questi cuscinetti in base a ai disegni e ai campioni del cliente |
cuscinetto a rulli ad ago HK2820
Applicazioni:
- Trasmissioni, casse di trasmissione, motori e valvole con cuscinetto a rulli ad ago HK2820
- sistemi di sterzo e frenatura con cuscinetto a rulli ad ago HK2820
- Sostegno dell'asse
- Motori esterni con cuscinetto a rulli ad ago HK2820
Classificazione dei cuscinetti | Numero del cuscinetto | Distanza | |
Cuscinetti a rulli con aghi a tazza | Tipo in gabbia | HK BK HK..RS HK..2RS BK..RS | ID4-50 mm |
Tipo a senso unico | HF HFL | ID4-35 mm | |
Tipo completo del complemento | FFH MF MFH FY MFY | ID6-60 mm | |
Dispositivi per aghi e gabbie radiali | Tipo di fila singola e doppia | K/KS KK/KKS KZK KBK | ID5-110 mm |
Rulli cilindrici lunghi Tipo | KNL | ID19.051-74 mm | |
Cuscinetti a rulli ad ago | Con le costole | NK NKS RNA49 RNA48 | ID5-160 mm |
NKI NKIS NA49 NA48 | ID8-140 mm | ||
RNA69 NA69 | ID5-140 mm | ||
RNA49..RS RNA49..2RS NA49..RS NA49..RS 2RS | ID5-140 mm | ||
Senza costole | RNAO NAO | ID5-100 mm | |
Allineamento | RPNA PNA | ID15-45 mm | |
Complemento completo | RNAV NAV | ID15-04.8 mm | |
Rulli a rotaia di tipo giogo | Senza guida assiale | RSTO RSTO..X STO STO..X RNA22..2RS RNA22..2RSX NA22..2RS NA22..2RSX | ID5-50 mm |
Con guida assiale | NATR NATR..PP NATV NATV..PP NUTR NUTR..X | ID5-50 mm | |
Rulli di rotaia a strisce | Con guida assiale | KR KRE KR..PP KRE..PP | ID6-30 mm |
KRV KRVE KRV..PP KRVE..PP | ID6-30 mm | ||
NUKR NUKRE | ID16-30 mm | ||
Cuscinetti assiali radiali combinati | Cuscinetto a sfera di contatto per rucola a rulli ad ago | N.K.I.A. | ID12-70 mm |
NKIB | ID12-70 mm | ||
Cuscinetto a rulli ad ago assiale a rulli cilindrici | ZARN | ID15-50 mm | |
ZARN..L | ID15-50 mm | ||
NARF | ID15-50 mm | ||
NARF..L | ID15-50 mm | ||
NKXR | ID15-50 mm | ||
NKXR..Z | ID15-50 mm | ||
Cuscinetto a sfera assiale a rotolatore ad ago | NX NX..Z | ID7-35 mm | |
NKX NKX..Z | ID7-35 mm | ||
Anello interno | IR LR | ID5-160 mm | |
Cuscinetti assiali | Assortimento del rullo dell'ago assiale e della gabbia | AXK AXW | ID4-160 mm |
Cuscinetti assiali | Assemblaggio di rulli e gabbie assiali cilindrici | K811 K812 K893 K874 K894 | ID15-160 mm |
Lavatrici a cuscinetto assiale | Lavatrici per la localizzazione degli alberi | AS WS811 | ID4-160 mm |
Localizzazione delle abitazioni | Lavatrici GS811 | ID15-160 mm | |
Lavatrici per cuscinetti | LS | ID6-160 mm | |
Lavatrici centrali | ZS |
