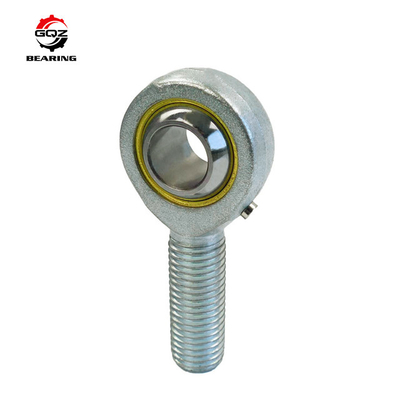

Cuscinetto normale sferico femminile del cuscinetto di estremità di barretta della corsa di serie M10x1.25 PTFE di SITK SI10T/K-1Radial
Il cuscinetto unito è ampiamente usato nell'organizzazione del cilindro idraulico, forgiando le macchine utensili, costruenti il macchinario, attrezzatura di automazione, l'ammortizzatore dell'automobile, le industrie del macchinario di tutela dell'acqua.
Caratteristiche di applicazione e di progettazione:
L'estremità di Rod dell'acciaio e dello zinco coaated, con il filo maschio e femminile; anello esterno di bronzo, con piano di scorrimento del materiale del composit di PTFE, senza manutenzione; anello interno dell'acciaio al cromo del carbonio, superficie sferica con la cromatura. Ha caratteristiche di grande capadility del carico, montaggio facile e smontare e semplificazione del meccanismo.
| Vantaggio del cuscinetto di estremità di barretta |
|
1, resistenza della corrosione eccellente
|
| Applicazione del cuscinetto di estremità di barretta |
|
Scopo principale: automobile del vapore: parte posteriore, trasmissione, parti del materiale elettrico, elettriche: General motors,
elettrodomestici. Altro: Strumentazione, motori a combustione, macchinario di costruzione, veicoli su rotaie,
macchine per la movimentazione materiali, macchinario agricolo, macchinario industriale. |
| Modello | d | D3 | d2 | d5 | S | B | L5 | C1 | h1 | L3 | d4 | L4 | a° | Carico massimo | Peso (chilogrammo) | vecchio modello |
| PHSA5 | 5 | M5×0.8 | 18 | 12,5 | 10 | 8 | 4 | 6 | 27 | 10 | 9 | 36 | 13 | SI5T/K | ||
| PHSA6 | 6 | M6×1 | 20 | 13 | 11 | 9 | 5 | 6,75 | 30 | 12 | 10 | 45 | 13 | 7,2 | 0,027 | SI6T/K |
| PHSA8 | 8 | M8×1.25 | 24 | 16 | 14 | 12 | 5 | 9 | 36 | 16 | 12,5 | 48 | 13 | 11,6 | 0,046 | SI8T/K |
| PHSA10 | 10 | M10×1.5 | 28 | 19 | 17 | 14 | 6,5 | 10,5 | 43 | 20 | 15 | 57 | 13 | 14,5 | 0,076 | SI10T/K |
| PHSA12 | 12 | M12×1.75 | 32 | 22 | 19 | 16 | 6,5 | 12 | 50 | 22 | 17,5 | 66 | 13 | 17 | 0,115 | SI12T/K |
| PHSA14 | 14 | M14×2 | 36 | 25 | 22 | 19 | 8 | 13,5 | 57 | 25 | 20 | 75 | 13 | 24 | 0,17 | SI14T/K |
| PHSA16 | 16 | M16×2 | 40 | 27 | 22 | 21 | 8 | 15 | 64 | 28 | 22 | 84 | 13 | 28,5 | 0,23 | SI16T/K |
| PHSA18 | 18 | M18×1.5 | 46 | 31 | 27 | 23 | 10 | 16,5 | 71 | 32 | 25 | 94 | 13 | 35 | 0,32 | SI18T/K |
| PHSA20 | 20 | M20×1.5 | 50 | 34 | 30 | 25 | 10 | 18 | 77 | 33 | 27,5 | 102 | 13 | 40 | 0,42 | SI20T/K |
| PHSA22 | 22 | M22×1.5 | 54 | 37 | 32 | 28 | 12 | 20 | 84 | 37 | 30 | 111 | 13 | 52 | 0,54 | SI22T/K |
| PHSA25 | 25 | M24×2 | 60 | 42 | 30 | 31 | 12 | 22 | 94 | 42 | 33,5 | 124 | 13 | 60 | 0,75 | SI25T/K |
| PHSA28 | 28 | M27×2 | 66 | 46 | 41 | 35 | 14 | 26 | 103 | 41 | 37 | 136 | 13 | SI28T/K | ||
| PHSA30 | 30 | M30×2 | 70 | 50 | 41 | 37 | 15 | 25 | 110 | 51 | 40 | 145 | 13 | 81 | 1,3 | SI30T/K |
