unità lineari dello scorrevole di moto lineare del blocchetto SBR20UU della lega di Alumunum del diametro dell'asse di 20mm
1. Specificazione:
La ferrovia di guida lineare cilindrica di SBR/TBR è composta di supporto della via di corsa, di asse (ferrovia) e di numero dei blocchi. Sono forniti come unità o come rispettive componenti pure. Tutte le componenti sono standardizzate per essere completamente intercambiabili.
Ferrovia di sostegno (SBS/TBS)
La ferrovia di sostegno fornisce la rigidità e la rigidezza massime all'asse in tutto l'intero colpo ed assicura la prestazione dell'unità.
Caso (SBR/TBR)
Efficace per l'alto carico o l'applicazione lunga del colpo con rigidità massima ed il moto eccellente congiuntamente a tipo aperto boccola lineare. Inoltre, il preload può essere applicato sulla serie di SBR/TBR/SMD per la prestazione di alta precisione.
Unità della ferrovia di sostegno (SBR-S/TBR-S)
Il tipo di TBR-S e di SBR-S è unità ottimali della guida per alta precisione e sistema scorrevole libero di deviazione con rigidità regolare di massimo e di moto e meno costo e tempo.
2. Caratteristica:
(1) buona qualità
(2) prezzo competitivo
(3) consegna rapida
(4) garanzia di qualità a lungo termine

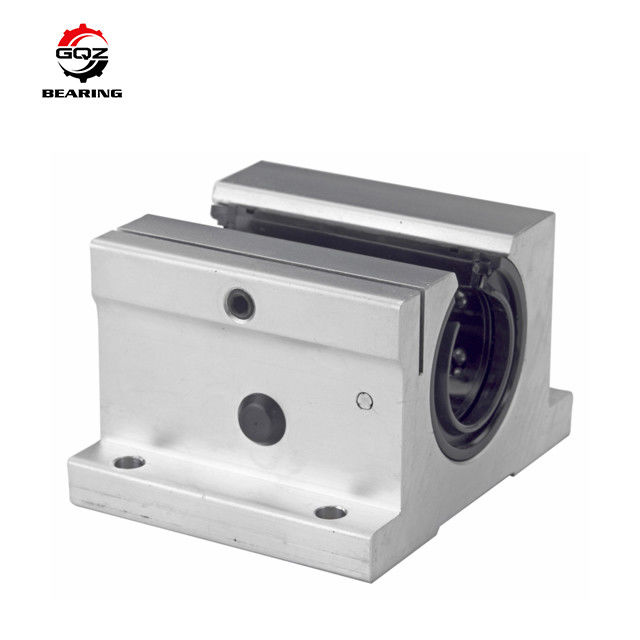

3. Immagine del cuscinetto:
4. Inoltre forniamo dopo i cuscinetti di SBR:
| Modello | Dimensione (millimetro) | Faccia scorrere il cespuglio | |||||||||||
| h | E | W | L | F | H1 | θ | B | C | S | L1 | T | no. | |
| SBR10UU | 15 | 18 | 36 | 32 | 24 | 6 | 80° | 25 | 20 | M5 | 10 | 7 | LM10UUOP |
| SBR13UU | 17 | 20 | 40 | 39 | 27,6 | 8,5 | 80° | 28 | 28 | M5 | 10 | 8 | LM13UUOP |
| SBR16UU | 20 | 22,5 | 45 | 45 | 33 | 10 | 80° | 32 | 30 | M5 | 12 | 9 | LM16UUOP |
| SBR20UU | 23 | 24 | 48 | 50 | 39 | 10 | 60° | 35 | 35 | M6 | 12 | 11 | LM20UUOP |
| SBR25UU | 27 | 30 | 60 | 65 | 47 | 11,5 | 50° | 40 | 40 | M6 | 12 | 14 | LM25UUOP |
| SBR30UU | 33 | 35 | 70 | 70 | 56 | 14 | 50° | 50 | 50 | M8 | 18 | 15 | LM30UUOP |
| SBR35UU | 37 | 40 | 80 | 80 | 63 | 16 | 50° | 55 | 55 | M8 | 18 | 18 | LM35UUOP |
| SBR40UU | 42 | 45 | 90 | 90 | 72 | 19 | 50° | 65 | 65 | M10 | 20 | 20 | LM40UUOP |
| SBR50UU | 53 | 60 | 120 | 110 | 92 | 23 | 50° | 94 | 80 | M10 | 20 | 25 | LM50UUOP |
| SBR16LUU | 20 | 22,5 | 45 | 85 | 33 | 10 | 80° | 32 | 60 | M5 | 12 | 9 | LM16LUUOP |
| SBR20LUU | 23 | 24 | 48 | 96 | 39 | 10 | 60° | 35 | 70 | M6 | 12 | 11 | LM20LUUOP |
| SBR25LUU | 27 | 30 | 60 | 130 | 47 | 11,5 | 50° | 40 | 100 | M6 | 12 | 14 | LM25LUUOP |
| SBR30LUU | 33 | 35 | 70 | 140 | 56 | 14 | 50° | 50 | 110 | M8 | 18 | 15 | LM30LUUOP |
| SBR40LUU | 42 | 45 | 90 | 175 | 72 | 19 | 50° | 65 | 180 | M10 | 20 | 20 | LM40LUUOP |
Se avete qualunque indagine, contattici prego!
