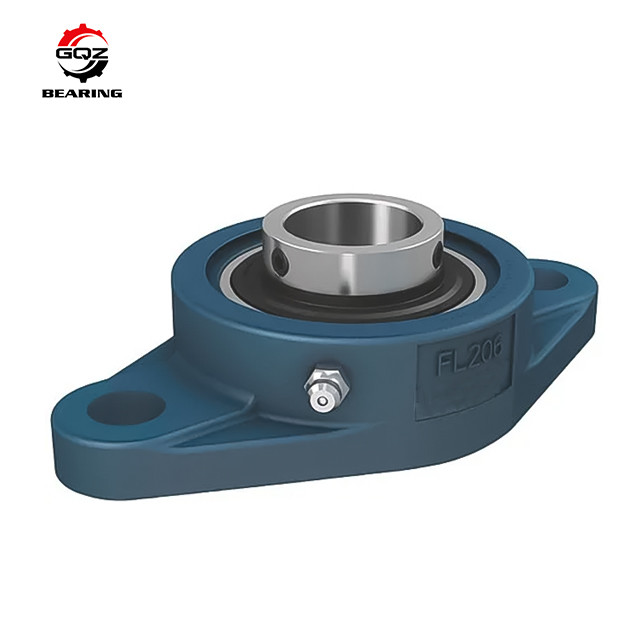

Blocchetto di cuscino della flangia di NTN che sopporta l'alloggio del blocchetto di cuscino del cuscinetto di UCFL UCFL205 che sopporta UCFL205
Blocchetto di cuscino della flangia di NTN UCFL che sopporta l'introduzione del blocchetto di cuscino del cuscinetto UCFL205:
Il cuscinetto del blocchetto di cuscino di UCFL è all'interno di un alloggio flangiato è usato quando la superficie di montaggio del cuscinetto è perpendicolare ad un asse dell'asse. Sono comunemente disponibili in due, tre, o configurazioni del quattro-foro. Due-Bolt ha flangiato unità con cuscinetto a sfera ha un diamante o una traversare-forma con 2 fori per montare. Come con il nostro 3-Bolt hanno flangiato le unità del cuscinetto, 4-Bolt ha flangiato unità del cuscinetto e le nostre serie di Flangette, i 2 che il bullone ha flangiato unità del cuscinetto hanno i rapporti che possono essere mossi e stati allineati per accomodare meglio le assi lunghe.
Unità | millimetro |
Tipo del cuscinetto | Alloggio del ghisa |
Valutazione dinamica del carico (Cr) | 14.022 |
Valutazione del carico statico (cuore) | 7.843 |
Diametro dell'asse (Fw) | 25,0000 |
Larghezza dell'alloggio (b) | 68,0000 |
Centro--Centro del foro di montaggio (e) | 99,0000 |
Lunghezza dell'alloggio (a) | 130,0000 |
Spessore alla base dall'alloggio (g) | 13,0000 |
Larghezza dell'anello di guida interna del sopporto (Bi) | 34,0000 |
Larghezza dell'anello di guida interna del sopporto - breve lato (n) | 14,0000 |
Larghezza dell'anello di guida interna del sopporto - lato esteso (m) | 20,0000 |
Dimensione di bullone di attacco | 10,0000 |
Numero di alloggio | FL 205E |
Diametro del foro di montaggio (s) | 12,0000 |
Altezza dell'Assemblea della flangia (z) | 37,0000 |
Altezza della flangia (l) | 27,0000 |
Base del montaggio a sopportare centro (i) | 16,0000 |
Peso (g) | 634,00 |
Materiale | Alloggio del ghisa, cuscinetto dell'acciaio al cromo |
Il blocchetto di cuscino della flangia di NTN che sopporta i modelli del blocchetto di cuscino del cuscinetto di UCFL UCFL205 progetta:
Cuscinetti del blocchetto di cuscino (serie di UCFL)
Numero del cuscinetto | Diametro d (millimetro) dell'asse | H (millimetro) | L (millimetro) | L1 (millimetro) | A (millimetro) | J (millimetro) |
UCFL 201 | 12 | 113 | 60 | 66 | 25,5 | 90 |
UCFL 202 | 15 | 113 | 60 | 66 | 25,5 | 90 |
UCFL 203 | 17 | 113 | 60 | 66 | 25,5 | 90 |
UCFL 204 | 20 | 113 | 60 | 66 | 25,5 | 90 |
UCFL 205 | 25 | 130 | 68 | 73 | 27 | 99 |
UCFL 305 | 25 | 150 | 80 | 84 | 29 | 113 |
UCFL 206 | 30 | 148 | 80 | 84 | 31 | 117 |
UCFL 306 | 30 | 180 | 90 | 94 | 32 | 134 |
UCFL 207 | 35 | 161 | 90 | 94 | 34 | 130 |
UCFL 307 | 35 | 185 | 100 | 104 | 36 | 141 |
UCFL 208 | 40 | 175 | 100 | 104 | 36 | 144 |
UCFL 308 | 40 | 200 | 112 | 118 | 40 | 158 |
UCFL 209 | 45 | 188 | 108 | 113 | 38 | 148 |
UCFL 309 | 45 | 230 | 125 | 132 | 44 | 177 |
UCFL 210 | 50 | 197 | 115 | 120 | 40 | 157 |
UCFL 310 | 50 | 240 | 140 | 144 | 48 | 187 |
UCFL 211 | 55 | 224 | 130 | 134 | 43 | 184 |
UCFL 311 | 55 | 250 | 150 | 154 | 52 | 198 |
UCFL 212 | 60 | 250 | 140 | 144 | 48 | 202 |
UCFL 312 | 60 | 270 | 160 | 164 | 56 | 212 |
UCFL 213 | 65 | 258 | 155 | 157 | 50 | 210 |
UCFL 313 | 65 | 295 | 175 | 186 | 58 | 240 |
UCFL 214 | 70 | 265 | 160 | 163 | 54 | 216 |
UCFL 314 | 70 | 315 | 185 | 196 | 61 | 250 |
UCFL 215 | 75 | 275 | 165 | 168 | 56 | 225 |
UCFL 315 | 75 | 320 | 195 | 206 | 66 | 260 |
UCFL 216 | 80 | 290 | 180 | 188 | 58 | 233 |
UCFL 316 | 80 | 355 | 210 | 218 | 68 | 285 |
UCFL 217 | 85 | 305 | 190 | 198 | 63 | 248 |
