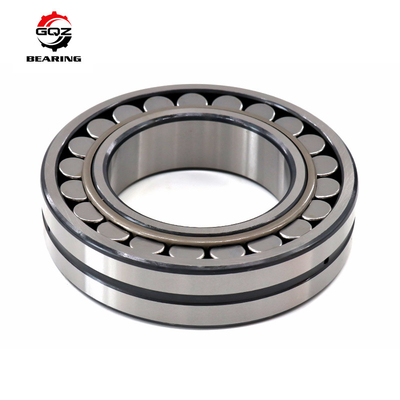

21314 cuscinetti a rulli sferici di CA K CAK /W33 21314 EK che sopportano 70 * 150 * 35 millimetri

Caratteristiche:

1. I cuscinetti a rulli sferici hanno un anello esterno con una forma sferica interna. I rulli sono più spessi nel mezzo e nel diluente all'estremità. I cuscinetti a rulli sferici possono accomodare così sia il cattivo allineamento statico che dinamico. Tuttavia, i rulli sferici sono difficili da produrre e così costoso ed i cuscinetti hanno più alto attrito che un cuscinetto a rulli cilindrico o affusolato ideale poiché ci sarà una certa quantità di scivolamento fra gli elementi di rotolamento e gli anelli.
2. I cuscinetti a rulli sferici possono prendere, non solo carichi radiali pesanti, ma anche alcuni carichi assiali in qualsiasi direzione. Hanno capacità di carico radiale eccellente e sono adatti ad uso dove ci sono carichi di impatto o pesanti.
3. Alcuni cuscinetti a rulli sferici hanno affusolato i fori e possono essere montati direttamente sulle assi affusolate o sulle assi cilindriche facendo uso degli adattatori o delle maniche di ritiro. Le gabbie d'ottone d'acciaio e lavorate urgenti sono usate.

I cuscinetti a rulli di Spherial secondo i tipi differenti della gabbia possono essere classificati come segue:
Serie sferica del cuscinetto a rulli CC/W33 del ■
Serie sferica del cuscinetto a rulli CA/W33 del ■
Serie sferica del F3 del cuscinetto a rulli del ■
Serie sferica della gabbia di MB del cuscinetto a rulli del ■
Serie sferica di forza del cuscinetto a rulli E del ■
Strutture e codice di suffisso dei cuscinetti a rulli sferici di serie popolare:
Secondo le dimensioni e la serie del cuscinetto, scelga una di seguenti progettazioni interne e progetti i cuscinetti a rulli sferici di serie differente. Il seguente grafico è i cuscinetti a rulli sferici con differenti anelli interni e strutture della gabbia.
Designazione dei cuscinetti a rulli sferici
I cuscinetti a rulli sferici sono prodotti in parecchie progettazioni, secondo sopportare la serie e la dimensione. Le differenze sono
- la disposizione dell'anello di galleggiamento della guida come pure
- la progettazione dell'anello e/o delle gabbie interni,
come descritto in quanto segue.

• C (J), CC--Due gabbie d'acciaio finestra tipe, centro interno flangeless dell'anello della guida e dell'anello sull'anello interno
• CE (J), CEE (J)--Due gabbie d'acciaio finestra tipe, anello interno flangeless, centro dell'anello della guida sull'anello interno e complemento di rinforzo del rullo.
• CA--La gabbia d'ottone lavorata di un pezzo, doppio munito di punte, conservante flangia sul centro interno dell'anello della guida e dell'anello sull'anello interno
• CAF-- Come CA, ma con una gabbia d'acciaio.
• CCE, LA CEAC-- Il complemento di rinforzo del rullo, gabbia d'ottone lavorata di un pezzo, doppio munito di punte, conservante flangia sull'anello interno, centro dell'anello della guida sull'anello interno.
• ECAF-- Come CCE, ma con una gabbia d'acciaio.
• E-- Per i cuscinetti con un ≤ del diametro di foro d 65 millimetri: Due hanno premuto le gabbie d'acciaio finestra tipe, l'anello interno flangeless e l'anello della guida concentrato sull'anello interno
• CAFA-- Gabbia d'acciaio lavorata, doppio munito di punte di un pezzo, concentrati sulla canalizzazione esterna dell'anello, conservante le flange sull'anello interno e sull'anello della guida concentrati sull'anello interno
