NTN cuscinetto a rulli spinta cuscinetto a rulli sferici 29412 29412E 29412M
TNT2 NT1 NT2 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1 NT1Spintaper i cuscinetti a rulli:
NTN 29412 cuscinetto è un cuscinetto a rulli sferici, di tipo comune e ampiamente utilizzato in molte applicazioni, contiene anello interno, anello esterno, cage e cuscinetto in acciaio,un cuscinetto a rotaia sferica può trasportare carichi radiali ed assiali in entrambe le direzioni,NTN 29412 i cuscinetti a rullo sferici sono particolarmente versatili e di design semplice, separabili, adatti a grandi e medie capacità, a basso costo di manutenzione.
Per i veicoli a motore a motore a motore a motore a motore a motore a motore a motore a motore a motore a motore a motore a motore a motore a motore a motore a motore
Diametro del foro: | 60 mm |
Diametro esterno: | 130 mm |
Larghezza totale: | 42 mm |
Tipo di gabbia: | Presso |
Intervallo di temperatura di funzionamento: | -40 a 200 C |
Conclusione: | Apri |
Capacità di carico statico: | 951000 N |
Materiale del cuscinetto: | Attraverso l'acciaio indurito |
Materiale della gabbia: | Altri prodotti |
Capacità di carico dinamico | 335000 N |
RPM massime: | 2500 giri al minuto |
Tipo separabile: | Portamento separabile |
Radio del filetto: | 1.5 mm |
Serie: | 294 |

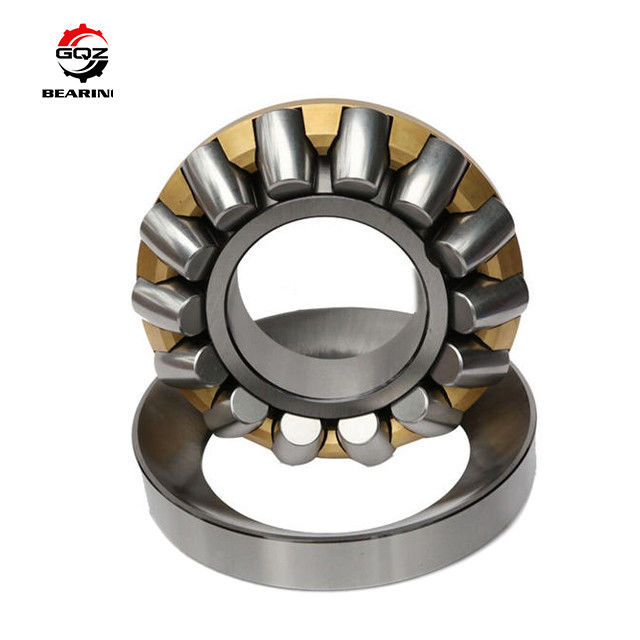

NTN Immagini di cuscinetti a rullo a spinta 29412M Mostra:
Catalogo dei cuscinetti a rulli di spinta:
Cuscinetti a rulli | ||||
Numero di modello | Dimensione ((mm) | |||
Vecchio modello | Nuovo modello | d | D | B |
9039240 | 29240 | 200 | 280 | 48 |
9039244 | 29244 | 220 | 300 | 48 |
9039248 | 29248 | 240 | 340 | 60 |
9039252 | 29252 | 260 | 360 | 60 |
9039256 | 29256 | 280 | 380 | 60 |
9039260 | 29260 | 300 | 420 | 73 |
9039264 | 29264 | 320 | 440 | 73 |
9039268 | 29268 | 340 | 460 | 73 |
9039272 | 29272 | 360 | 480 | 85 |
9039276 | 29276 | 380 | 520 | 85 |
9039280 | 29280 | 400 | 540 | 85 |
9039284 | 29284 | 420 | 580 | 95 |
9039288 | 29288 | 440 | 600 | 95 |
9039292 | 29292 | 460 | 620 | 95 |
9039296 | 29296 | 480 | 650 | 103 |
9039344 | 29344 | 220 | 360 | 85 |
9039348 | 29348 | 240 | 380 | 85 |
9039352 | 29352 | 260 | 420 | 95 |
9039356 | 29356 | 280 | 440 | 95 |
9039360 | 29360 | 300 | 480 | 109 |
9039364 | 29364 | 320 | 500 | 109 |
9039368 | 29368 | 340 | 540 | 122 |
9039372 | 29372 | 360 | 560 | 122 |
9039376 | 29376 | 380 | 600 | 132 |
9039380 | 29380 | 400 | 620 | 132 |
9039384 | 29384 | 420 | 650 | 140 |
9039388 | 29388 | 440 | 680 | 145 |
9039392 | 29392 | 460 | 710 | 150 |
9039396 | 29396 | 480 | 730 | 150 |
9039444 | 29444 | 220 | 440 | 122 |
9039448 | 29448 | 240 | 480 | 122 |
9039452 | 29452 | 260 | 520 | 132 |
9039456 | 29456 | 280 | 540 | 145 |
9039460 | 29460 | 300 | 580 | 145 |
9039464 | 29464 | 320 | 620 | 155 |
9039468 | 29468 | 340 | 640 | 170 |
9039472 | 29472 | 360 | 670 | 170 |
9039476 | 29476 | 380 | 710 | 175 |
9039480 | 29480 | 400 | 730 | 185 |
9039484 | 29484 | 420 | 780 | 185 |
9039488 | 29488 | 440 | 800 | 206 |
9039492 | 29492 | 460 | 850 | 206 |
Caratteristiche dei cuscinetti a rullo a spinta:
1): in grado di sopportare disallineamenti
2): adatto a carichi assiali elevati e ad alcuni carichi radiali
3): Velocità relativamente elevate
4):Macchine utensili pesanti, cambio marittimo ad alta potenza, piattaforma petrolifera, macchine a motore verticale, ganci Juki,
pompe verticali, centrifughe verticali, jack, riduttore a bassa velocità
Descrizione dei cuscinetti a rulli sferici a spinta:
1- cuscinetti a rulli autoallineanti a fila singola
2Si tratta di rotelle a fusoliero e di rotelle a cilindro asimmetrico con gabbia.
3La gabbia contiene il rullo e l'assemblaggio della gabbia insieme alla lavatrice di localizzazione dell'albero.
4I cuscinetti possono essere smontati e le parti dei cuscinetti montate separatamente.
5I cuscinetti a rullo sferici possono sopportare carichi assiali molto elevati e consentire velocità relativamente elevate.i cuscinetti possono anche sopportare carichi radiali.
Spintaper i cuscinetti a rulli sferici:
I cuscinetti sono prodotti in diversi disegni che differiscono principalmente nella gabbia come segue:
I cuscinetti in "M" hanno gabbie di ottone guidate da una manica in acciaio sul lavaggio dell'albero.
I cuscinetti a forma di "J" hanno gabbie di acciaio pressate guidate sul lavaggio dell'albero.
I cuscinetti a forma di "J" sono intercambiabili con i cuscinetti con gabbia in ottone lavorato.in cui il lavaggio dell'albero poggia sull'albero sulla superficie di una manica in acciaio che guida la gabbia con i cuscinetti in "J", è necessario inserire un spaziatore tra il lavaggio dell'albero e la spalla originale dell'albero.
