Cuscinetto con cuscinetto a sfera del blocchetto di cuscino dell'inserzione di NTN dell'inserzione a 3/4 pollici UCS204-012LD1N del cuscinetto a sfera UCS204-012LD1N Giappone NTN
La descrizione sommaria del cuscinetto a sfera dell'inserzione del blocchetto di cuscino:
L'unità del cuscinetto del blocchetto di cuscino è combinazione di cuscinetto dell'inserzione, di guarnizione e di alloggio. La struttura interna del cuscinetto a sfera dell'inserzione è la stessa con quella del cuscinetto a sfera profondo della scanalatura. Ma la corsa interna di questo cuscinetto è più ampia della corsa esterna. La corsa esterna ha la superficie sferica. I cuscinetti a sfera dell'inserzione inscatolano l'auto che allinea con la misura fra la corsa esterna ed il blocchetto del cuscinetto. I cuscinetti a sfera dell'inserzione sono compatti. È facile per il carico e scaricare. I cuscinetti del blocchetto di cuscino sono ampiamente usati nell'estrazione mineraria, in macchinario, in automobilistico, tessuto e le industrie chenmical.
Possiamo fornire UCP, PELO, UKP, SBPP, SAPP, NAF, NAFU, UCF, UCFL, NAFL, NAFL, UCFC, NAFC, SBPF, UCT, NAT, UCC, UCFB, UCFA, UCPH, unità del cuscinetto del blocchetto di cuscino di serie di UCFX.

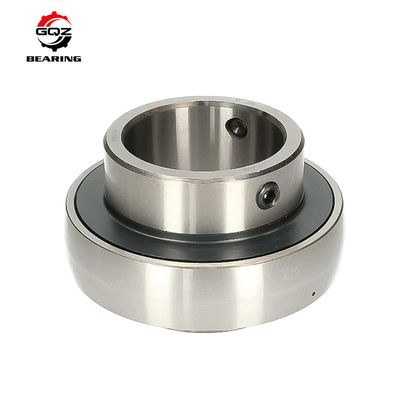

I dettagli di NTN UCS204-012D1N inseriscono il cuscinetto a sfera:
Disegno dimensionale |
Sopportando inserzione con la vite di fissaggio, ampio anello interno - O.D. cilindrico, scanalatura di anello improvviso - dimensioni |
d |
0,7500 in19,050millimetri |
D |
1,8504 in47,000millimetri |
C |
0,6693 in17,000millimetri |
B |
1,2205 in31,000millimetri |
r |
0,0394 in1,000millimetri |
r1 |
0,0236 in0,600millimetri |
ds |
10-32 UNF |
G |
0,1772 in4,500millimetri |
d4 |
1,1654 in29,600millimetri |
S1 |
0,7205 in18,300millimetri |
S |
0,5000 in12,700millimetri |
a |
0,1220 in3,100millimetri |
b |
0,0591 in1,500millimetri |
D1 |
1,7559 in44,600millimetri |
F |
0,1575 in4,000millimetri |
Tipo |
Inserisca il cuscinetto |
Alesi il tipo |
Rotondo |
Tipo del cuscinetto |
Cuscinetto a sfera |
Materiale |
Con acciaio temperato |
Velocità di limitazione - grasso |
6700 GIRI/MIN. |
Tipo della guarnizione |
Contatto |
Materiale della guarnizione |
Gomma di nitrile |
Valutazione di precisione |
Classe 0 |
Prestazione |
Dovere standard |
Dispositivo di bloccaggio |
una vite di fissaggio di 2 -120° |
Lubrificazione |
Ri--Lubricatable |
Spazio interno radiale |
CN |
Valutazione del carico statico |
1500 kN di lbf6650 N6.65 |
Valutazione dinamica del carico |
2880 kN di lbf12800 N12.80 |
Recinzione |
Doppio sigillato |
Gamma di temperatura di funzionamento |
-40 - 250 ºF-40 a ºC 120 |
Cuscinetti del blocchetto di cuscino di serie del UC:
Serie UC200: UC201, UC202, UC203, UC204, UC205, UC206, UC207, UC208, UC209, UC10, UC211, UC212, UC213, UC214, UC215, UC216, UC217, UC208, UC209, UC210, UC211, UC212, UC213, UC214, UC215, UC216, UC217, UC218
Serie UC300: UC305, UC306, UC307, UC308, UC309, UC310, UC311, UC312, UC313, UC314, UC315, UC316, UC317, UC318, UC319, UC320, UC321, UC322, UC324, UC326, UC328
UCF 200 serie: UCF204, UCF205, UCF206.UCF207, UCF208, UCF209, UCF210,
UCF211, UCF212, UCF213, UCF214, UCF215, UCF216, UCF217, UCF218
UCF 300 serie: UCF305, UCF306, UCF307UCF308, UCF309, UCF310, UCF311,
UCF312, UCF313, UCF314, UCF315, UCF316, UCF317, UCF318, UCF319,
UCF320, UCF321, UCF322, UCF324, UCF326, UCF328
