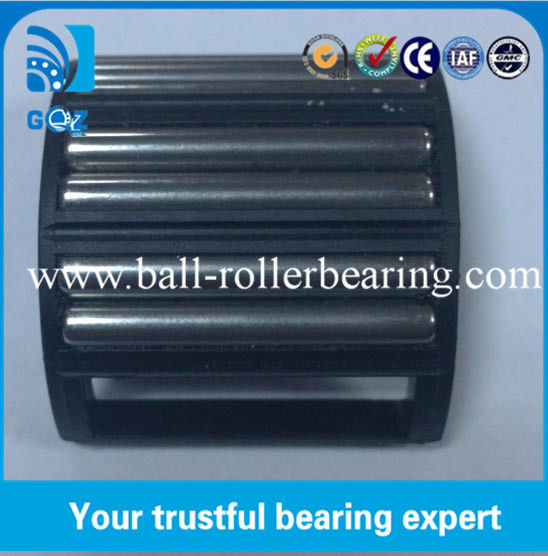

Cuscinetti di ago metrici di HFL3530 GCr15, cuscinetto a rulli di alta precisione
1. Specificazione del cuscinetto a rulli dell'ago:
| Sopportare tipo | Cuscinetto a rulli dell'ago |
| Modello | HFL3530 |
| Marca | TIMKEN/NSK/KOYO/INA |
| Dimensione (millimetri) | 35*42*30 |
| Peso (chilogrammi) | 0,058 |
| Lubrificazione | Petrolio/grasso |
2 . Tipo di cuscinetto a rulli dell'ago
1. componente radiale della gabbia e dell'ago
2. Na, cuscinetto a rulli dell'ago di NKI
3. RNA, cuscinetto a rulli dell'ago di NK senza anello interno
4. Tipo cuscinetto a rulli della HK dell'ago ingabbiato tazza tirata
5. Tipo cuscinetto a rulli di BK dell'ago ingabbiato tazza tirata
3 . Più introduzione sul cuscinetto a rulli dell'ago
RNA22… 2RS doppio sigillato, cuscinetto ad anelli e a rulli non interno
Il doppio di NA22..2RS ha sigillato, un cuscinetto ad anelli e a rulli interno
NATR… pp suonano pianamente il cuscinetto a rulli assiale della guida
NATV… pp suonano pianamente il cuscinetto a rulli assiale della guida, ago pieno
Cuscinetto a rulli della guida del corpo di rotolamento di NUTR, rullo pieno
Cuscinetto a rulli piano della guida dell'anello di pollice di GRIDO
ASI/OH--foro di olio; LA HK, SEDERE, TUM. Z--la tazza estratta ha ingabbiato il cuscinetto a rulli dell'ago con l'estremità aperta; BK, TAM, TLAM--la tazza estratta ha ingabbiato il cuscinetto a rulli dell'ago con l'estremità chiusa.
1. F--la tazza estratta ha ingabbiato il cuscinetto a rulli completo dell'ago con l'estremità aperta
2. FY, YT--la tazza estratta ha ingabbiato il cuscinetto a rulli completo dell'ago con l'estremità aperta (limite del grasso)
3. FH, YTL--la tazza estratta ha ingabbiato il cuscinetto a rulli completo dell'ago con l'estremità aperta (serie pesanti)
4. MF--la tazza estratta ha ingabbiato il cuscinetto a rulli completo dell'ago con l'estremità chiusa
5. MFH--la tazza estratta ha ingabbiato il cuscinetto a rulli completo dell'ago con l'estremità chiusa
6. SCE--la tazza estratta ha ingabbiato il cuscinetto a rulli dell'ago con l'estremità aperta
7. BCE--la tazza estratta ha ingabbiato il cuscinetto a rulli dell'ago con l'estremità chiusa
8. SCH--la tazza estratta ha ingabbiato il cuscinetto a rulli dell'ago con l'estremità aperta
9. BCH--la tazza estratta ha ingabbiato il cuscinetto a rulli dell'ago con l'estremità chiusa
10. SN--la tazza estratta ha ingabbiato il cuscinetto a rulli completo dell'ago con l'estremità aperta
11. B--la tazza estratta ha ingabbiato il cuscinetto a rulli completo dell'ago con l'estremità aperta
12. Il BH--la tazza estratta ha ingabbiato il cuscinetto a rulli completo dell'ago con l'estremità aperta (serie pesanti)
13. M. --la tazza estratta ha ingabbiato il cuscinetto a rulli completo dell'ago con l'estremità chiusa
14. MH--la tazza estratta ha ingabbiato il cuscinetto a rulli completo dell'ago con l'estremità chiusa (serie pesanti)
4 . Inoltre offriamo il cuscinetto a rulli seguente dell'ago.
| d | D | B | d | D | |||
| NA4900 | 10 | 22 | 13 | RNA4900 | 14 | 22 | 13 |
| NA4901 | 12 | 24 | 13 | RNA4901 | 16 | 24 | 13 |
| NA4902 | 15 | 28 | 13 | RNA4902 | 20 | 28 | 13 |
| NA4903 | 17 | 30 | 13 | RNA4903 | 22 | 30 | 13 |
| NA4904 | 20 | 37 | 17 | RNA4904 | 25 | 37 | 17 |
| NA4905 | 25 | 42 | 17 | RNA4905 | 30 | 42 | 17 |
| NA4906 | 30 | 47 | 17 | RNA4906 | 35 | 47 | 17 |
| NA4907 | 35 | 55 | 20 | RNA4907 | 42 | 55 | 20 |
| NA4908 | 40 | 62 | 22 | RNA4908 | 48 | 62 | 22 |
| NA4909 | 45 | 68 | 22 | RNA4909 | 52 | 68 | 22 |
| NA4910 | 50 | 72 | 22 | RNA4910 | 58 | 72 | 22 |
| NA4911 | 55 | 80 | 25 | RNA4911 | 63 | 80 | 25 |
| NA4912 | 60 | 85 | 25 | RNA4912 | 68 | 85 | 25 |
| NA4913 | 65 | 90 | 25 | RNA4913 | 72 | 90 | 25 |
| NA4914 | 70 | 100 | 30 | RNA4914 | 80 | 100 | 30 |
| NA4915 | 75 | 105 | 30 | RNA4915 | 85 | 105 | 30 |
| NA4916 | 50 | 110 | 30 | RNA4916 | 90 | 110 | 30 |
| NA4917 | 85 | 120 | 35 | RNA4917 | 100 | 120 | 35 |
| NA4918 | 90 | 125 | 35 | RNA4918 | 105 | 125 | 35 |
| NA4919 | 95 | 130 | 35 | RNA4919 | 110 | 130 | 35 |
| NA4920 | 100 | 140 | 40 | RNA4920 | 115 | 140 | 40 |
| NA4922 | 110 | 150 | 40 | RNA4922 | 125 | 150 | 40 |
| NA4924 | 120 | 165 | 45 | RNA4924 | 135 | 165 | 45 |
| NA4926 | 130 | 180 | 50 | RNA4926 | 150 | 180 | 50 |
| NA4928 | 140 | 190 | 50 | RNA4928 | 160 | 190 | 50 |
