La gomma ha sigillato il modo dell'arresto uno dello Sprag che sopporta la scanalatura della frizione CSK25P uno
1. Specificazione:
Serie metrica | Serie di pollice | Introduzione |
AXK | TC | Assemblee del rullo e della gabbia dell'ago di spinta, singola gabbia |
NTB | NTA | Assemblee del rullo e della gabbia dell'ago di spinta, doppia gabbia |
AXW | Cuscinetti a rulli dell'ago di spinta con concentrare | |
ASCIA | Cuscinetti a rulli dell'ago di spinta con la rondella | |
K811, K812, K893, K874, K894 | Rullo di spinta ed assemblea della gabbia | |
GS811,812,893,874,894 | Corsa di spinta, molatura esterna | |
WS811,812,893,874,894 | Anello dell'asse di spinta, la molatura interna | |
LS | Rondelle di spinta, economiche, superfici interne ed esterne di nessuna macinazione | |
ZS | Rondella concentrare | |
AS |
TWA, TWAB, TWC, TWD; | Rondella di spinta |
TRA, TRB, TRC, TRD | Rondella di spinta |
2. Caratteristica:
(1) una direzione di modo
(2) con la scanalatura nell'anello interno
(3) guarnizioni della gomma da entrambi i lati
(4) prezzo competitivo
(5) buona qualità

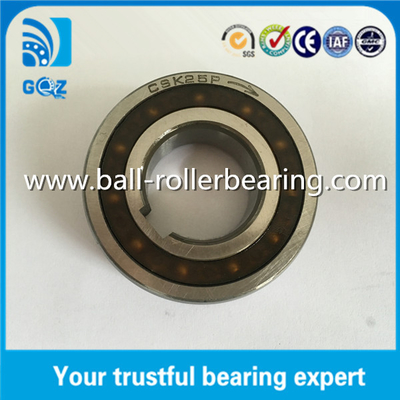

3. Immagine del cuscinetto:
4. Inoltre forniamo dopo i cuscinetti a rulli dell'ago:
Modello | Dimensione (millimetro) | Coppia di torsione di valutazione (Nanometro) |
W.G (chilogrammo) | dimensione (millimetro) | |||||
Identificazione | OD | T | H | h | d1 | D1 | |||
CSK8 | 8 | 22 | 9 | 2,5 | 0,015 | 3 | 3 | 8,5 | 21,5 |
CSK12 | 12 | 32 | 10 | 7,5 | 0,04 | 2 | 4 | 13,2 | 31,4 |
CSK15 | 15 | 35 | 11 | 13,5 | 0,05 | 2 | 5 | 16,2 | 34,4 |
CSK17 | 17 | 40 | 12 | 24,5 | 0,07 | 2 | 5 | 18,2 | 39 |
CSK20 | 20 | 47 | 14 | 40 | 0,11 | 3 | 6 | 21,6 | 45,5 |
CSK25 | 25 | 52 | 15 | 68 | 0,14 | 6 | 8 | 27 | 50 |
CSK30 | 30 | 62 | 16 | 110 | 0,21 | 6 | 8 | 32 | 60 |
CSK35 | 35 | 72 | 17 | 140 | 0,3 | 8 | 10 | 37,4 | 69,5 |
CSK40 | 40 | 80 | 22 | 260 | 0,5 | 10 | 12 | 43,2 | 77 |
CSK305 | 25 | 62 | 17 | 120 | 0,25 | 6 | 8 | 27 | 60 |
CSK306 | 30 | 72 | 19 | 160 | 0,38 | 6 | 8 | 32 | 69,5 |
CSK12-2RS | 12 | 32 | 14 | 7,5 | 0,05 | 2 | 4 | 13,2 | 31,4 |
CSK15-2RS | 15 | 35 | 16 | 13,5 | 0,07 | 2 | 5 | 16,2 | 34,4 |
CSK17-2RS | 17 | 40 | 17 | 24,5 | 0,09 | 2 | 5 | 18,2 | 39 |
CSK20-2RS | 20 | 47 | 19 | 40 | 0,145 | 3 | 6 | 21,6 | 45,5 |
CSK25-2RS | 25 | 52 | 20 | 68 | 0,175 | 6 | 8 | 27 | 50 |
CSK30-2RS | 30 | 62 | 21 | 110 | 0,27 | 6 | 8 | 32 | 60 |
CSK35-2RS | 35 | 72 | 22 | 140 | 0,4 | 8 | 10 | 37,4 | 69,5 |
CSK40-2RS | 40 | 80 | 27 | 260 | 0,6 | 10 | 12 | 43,2 | 77 |
