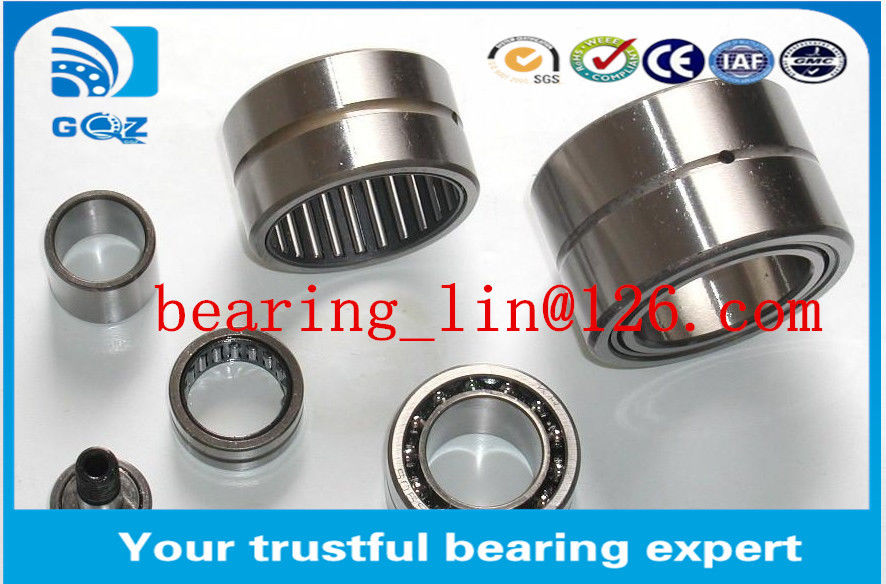

Indurimento a prova di usura, cuscinetto a rulli ad alta precisione, lunga durata, campione gratuito
Quali sono le applicazioni dei cuscinetti a rulli a ago?
Cuscinetti per aghisono ampiamente utilizzati nei componenti delle automobili come pivot a braccio a dondolo, pompe, compressori e trasmissioni.L'albero motore di un veicolo a trazione posteriore ha in genere almeno otto cuscinetti ad ago (quattro in ogni giunto U) e spesso di più se è particolarmente lungo, o opera su pendici ripidi.
Ulteriori precisazioni sul cuscinetto a rulli: secondo il "Marks' Standard Handbook for Mechanical Engineers",un cuscinetto ad ago è un cuscinetto a rulli con rulli la cui lunghezza è almeno quattro volte il loro diametro.
| Articolo | Vecchio articolo | d | D | B(mm) |
| (mm) | (mm) | |||
| HK0408 | 37941/4 | 4 | 8 | 8 |
| HK0509 | 47941/5 | 5 | 9 | 9 |
| HK0608 | 37941/6 | 6 | 10 | 8 |
| HK0609 | 47941/6 | 6 | 10 | 9 |
| HK0709 | 47941/7 | 7 | 11 | 9 |
| HK0808 | 37941/8 | 8 | 12 | 8 |
| HK0810 | 57941/8 | 8 | 12 | 10 |
| HK0910 | 57941/9 | 9 | 13 | 10 |
| HK0912 | 67941/9 | 9 | 13 | 12 |
| HK1010 | 57941/10 | 10 | 14 | 10 |
| HK1012 | 67941/10 | 10 | 14 | 12 |
| HK1210 | 57941/12 | 12 | 16 | 10 |
| HK1412 | 37941/14 | 14 | 20 | 12 |
| HK1416 | 57941/14 | 14 | 20 | 16 |
| HK1512 | 37941/15 | 15 | 21 | 12 |
| HK1516 | 57941/15 | 15 | 21 | 16 |
| HK1612 | 37941/16 | 16 | 22 | 12 |
| HK1616 | 57941/16 | 16 | 22 | 16 |
| HK1712 | 37941/17 | 17 | 23 | 12 |
| HK1812 | 37941/18 | 18 | 24 | 12 |
| HK1816 | 57941/18 | 18 | 24 | 16 |
| HK2010 | 27941/20 | 20 | 26 | 10 |
| HK2012 | 37941/20 | 20 | 26 | 12 |
| HK2016 | 57941/20 | 20 | 26 | 16 |
| HK2210 | 27941/22 | 22 | 28 | 10 |
| HK2212 | 37941/22 | 22 | 28 | 12 |
| HK2216 | 57941/22 | 22 | 28 | 16 |
| HK2512 | 27941/25 | 25 | 32 | 12 |
| HK2516 | 47941/25 | 25 | 32 | 16 |
| HK2520 | 67941/25 | 25 | 32 | 20 |
| HK2816 | 47941/28 | 28 | 35 | 16 |
| HK2820 | 67941/28 | 28 | 35 | 20 |
| HK3012 | 27941/30 | 30 | 37 | 12 |
| HK3016 | 47941/30 | 30 | 37 | 16 |
| HK3020 | 67941/30 | 30 | 37 | 20 |
| HK3512 | 27941/35 | 35 | 42 | 12 |
| HK3520 | 67941/35 | 35 | 42 | 20 |
| HK4012 | 27941/40 | 40 | 47 | 12 |
| HK4020 | 67941/40 | 40 | 47 | 20 |
| HK4512 | 27941/45 | 45 | 52 | 12 |
|
Diametro dell'albero |
Unita' n. |
Dimensioni (mm) |
Classificazione di carico di base |
Limitazione della velocità |
Peso |
||||||
|
mm |
d |
F |
D |
B |
r min |
S |
C CN |
C0 CN |
r/min |
g |
|
|
10 |
NA4900 |
10 |
14 |
22 |
13 |
0.3 |
0.5 |
8.5 |
9.2 |
20000 |
23 |
|
12 |
NA4901 |
12 |
16 |
24 |
13 |
0.3 |
0.5 |
9.4 |
10.9 |
17000 |
26 |
|
15 |
NA4902 |
15 |
20 |
28 |
13 |
0.3 |
0.5 |
10.6 |
13.6 |
14000 |
34 |
|
17 |
NA4903 |
17 |
22 |
30 |
13 |
0.3 |
0.5 |
11 |
14.6 |
12000 |
37 |
|
20 |
NA4904 |
20 |
25 |
37 |
17 |
0.3 |
0.8 |
21 |
25.5 |
10000 |
141 |
|
22 |
NA49/22 |
22 |
28 |
39 |
17 |
0.3 |
0.8 |
22.8 |
29.5 |
9500 |
80 |
|
25 |
NA4905 |
25 |
30 |
42 |
17 |
0.3 |
0.8 |
23.6 |
31.5 |
9500 |
88 |
|
28 |
NA49/28 |
28 |
32 |
45 |
17 |
0.3 |
0.8 |
24.4 |
33.5 |
8500 |
97.7 |
|
30 |
NA4906 |
30 |
35 |
47 |
17 |
0.3 |
0.8 |
25 |
35.5 |
8000 |
101 |
|
32 |
NA49/32 |
32 |
40 |
52 |
20 |
0.6 |
0.8 |
30.5 |
47.5 |
7000 |
158 |
|
35 |
NA4907 |
35 |
42 |
55 |
20 |
0.6 |
0.8 |
31.5 |
50 |
7000 |
170 |
|
40 |
NA4908 |
40 |
48 |
62 |
22 |
0.6 |
1 |
43 |
67 |
6000 |
230 |
|
45 |
NA4909 |
45 |
52 |
68 |
22 |
0.6 |
1 |
45 |
73 |
8500 |
5500 |
|
50 |
NA4910 |
50 |
58 |
72 |
22 |
0.6 |
1 |
47 |
80 |
5000 |
274 |
|
55 |
NA4911 |
55 |
63 |
80 |
25 |
1 |
1.5 |
58 |
100 |
4700 |
393 |
|
60 |
NA4912 |
60 |
68 |
85 |
25 |
1 |
1.5 |
60 |
108 |
4300 |
426 |
|
65 |
NA4913 |
65 |
72 |
90 |
25 |
1 |
1.5 |
61 |
112 |
4100 |
456 |
|
70 |
NA4914 |
70 |
80 |
100 |
30 |
1 |
1.5 |
84 |
156 |
3800 |
728 |
|
75 |
NA4915 |
75 |
85 |
105 |
30 |
1 |
1.5 |
86 |
162 |
3600 |
775 |
|
80 |
NA4916 |
80 |
90 |
110 |
30 |
1 |
1.5 |
89 |
174 |
3400 |
878 |
|
85 |
NA4917 |
85 |
100 |
120 |
35 |
1.1 |
1 |
111 |
237 |
2800 |
1250 |
|
90 |
NA4918 |
90 |
105 |
125 |
35 |
1.1 |
1 |
114 |
250 |
3000 |
1312 |
|
95 |
NA4919 |
95 |
110 |
130 |
3 |
1.1 |
1 |
116 |
260 |
2800 |
1371 |
|
100 |
NA4920 |
100 |
115 |
140 |
40 |
1.1 |
2 |
128 |
270 |
2900 |
1900 |
|
110 |
NA4922 |
110 |
125 |
150 |
40 |
1.1 |
2 |
132 |
290 |
2600 |
2070 |
|
120 |
NA4924 |
120 |
135 |
165 |
45 |
1.1 |
2 |
181 |
390 |
2300 |
2860 |
|
130 |
NA4926 |
130 |
150 |
180 |
50 |
1.5 |
1.5 |
203 |
470 |
2000 |
3900 |
|
140 |
NA4928 |
140 |
160 |
190 |
50 |
1.5 |
1.5 |
209 |
500 |
1800 |
4150 |
