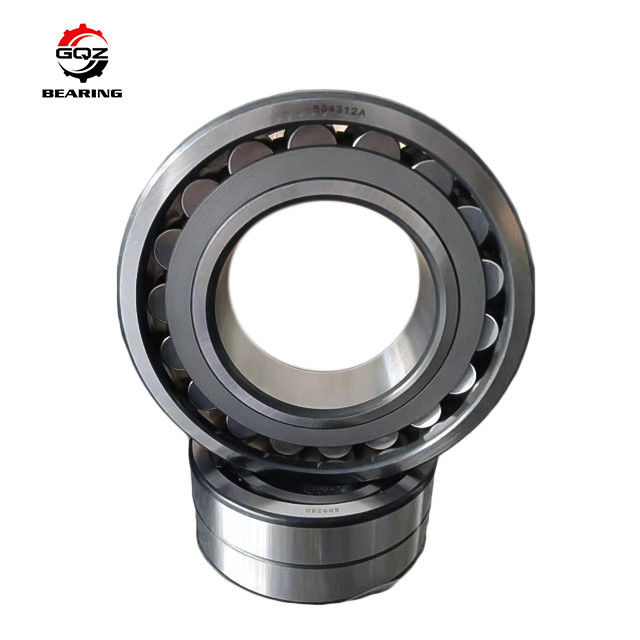

Gcr15 cuscinetti a rulli sferici d'acciaio del materiale NSK 22210EAE4U1 50 * 90 * 23 millimetri

Caratteristiche:


1. Cuscinetti a rulli sfericii rulli sono più spessi al centro e più sottili alle estremità. i cuscinetti a rullo sferici possono quindi ospitare sia il disallineamento statico che quello dinamico.Tuttavia, i rulli sferici sono difficili da produrre e quindi costosi.e i cuscinetti hanno un attrito più elevato rispetto a un cuscinetto a rulli cilindrico o conico ideale poiché ci sarà una certa quantità di scivolamento tra gli elementi di rotolamento e gli anelli.
2. Cuscinetti a rulli sfericiSono dotati di un'eccellente capacità di carico radiale e sono adatti all'impiego in situazioni di carico pesante o di impatto.
3. Alcuni cuscinetti a rulli sfericisono dotate di fori conici e possono essere montate direttamente su alberi conici o cilindrici utilizzando adattatori o manicotti di estrazione.

I cuscinetti a rulli sferici in base ai diversi tipi di gabbia possono essere classificati come segue:
■ cuscinetti a rulli sferici serie CC/W33
■ cuscinetti a rulli sferici serie CA/W33
■ cuscinetti a rulli sferici serie F3
■ Serie MB di gabbie a cuscinetto a rulli sferici
■ Serie di cuscinetti a rulli sferici E
Strutture e codice di suffisso dei cuscinetti a rulli sferici di serie popolare:
In base alle dimensioni e alle serie di cuscinetti, scegliere uno dei seguenti disegni interni e progettare i cuscinetti a rulli sferici delle diverse serie.Il grafico seguente mostra i cuscinetti a rulli sferici con anelli interni diversi e le strutture delle gabbie.
Designazione dei cuscinetti a rulli sferici
I cuscinetti a rulli sferici sono prodotti in diversi modelli, a seconda della serie e delle dimensioni del cuscinetto.
- la disposizione dell'anello di guida galleggiante nonché
- la progettazione dell'anello interno e/o delle gabbie,
come descritto di seguito.


• C(J), CC--Due gabbie in acciaio tipo finestra, anello interno senza flange e anello guida al centro dell'anello interno
• EC(J), ECC(J) --Due gabbie in acciaio tipo finestra, anello interno senza flange, anello di guida al centro dell'anello interno e supporto a rulli rinforzato.
• CA - gabbia in ottone lavorata in un solo pezzo, a doppio filo, con flange di contenimento sull'anello interno e centro dell'anello di guida sull'anello interno
• Come CA, ma con una gabbia di acciaio.
• ECA, ECAC... supplemento a rulli rinforzati, gabbia in ottone lavorata in un pezzo, a doppio filo, con flange di contenimento sull'anello interno, centro dell'anello di guida sull'anello interno.
• Come ECA, ma con una gabbia di acciaio.
• E-- Per cuscinetti con un diametro d ≤ 65 mm: due gabbie in acciaio pressate tipo finestra, anello interno senza flange e anello di guida centrato sull'anello interno
• CAFA-- gabbia in acciaio lavorata in un pezzo, a doppio filo, incentrata sull'anello esterno, con flange sullo anello interno e anello guida incentrato sull'anello interno
