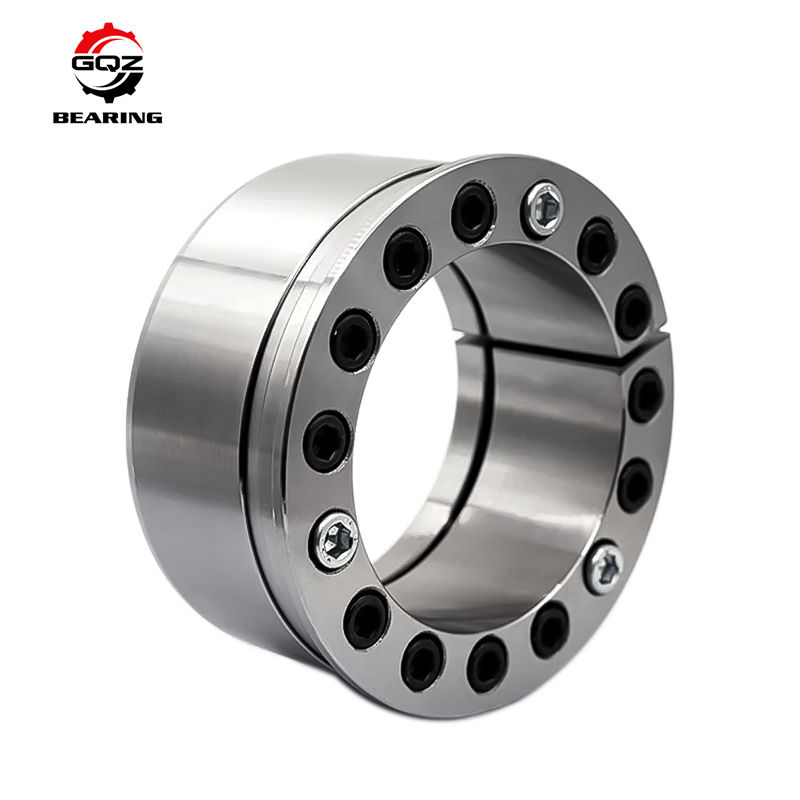

Dispositivo di bloccaggio a manica di espansione Z9 di massima classificazione Diametro 200 a 420 mm

Dispositivo di bloccaggio a manica di espansione Z9 di massima classificazione Diametro 200 a 420 mm

MOQ: 5 pezzi
standard packaging: Sacchetto di plastica + cartone
Supply Capacity: 10.000 al mese
Detail Information
Luogo di origine
CINESE
Marca
GQZ or Other famous brand
Certificazione
ISO9001,ROHS
Numero di modello
Serie Z9
Tipo di prodotto:
Manicotto di giunzione ad espansione
Applicazione:
Automotive.trattori.costruzioni Macchine.mollino
Forza assiale Ft (kN):
526-1980
Torsione Mt(kN.m):
52.8-410
Materiale, cuscinetto:
Acciaio da cuscinetto
Evidenziare:

Assemblaggio del dispositivo di blocco dell'albero

,

Z9 Assemblaggio di blocco dell'albero della manica di espansione

,

Assemblaggio del dispositivo di blocco dell'albero da 420 mm

Product Description
Dispositivo di bloccaggio a manica di espansione Z9, diametro da 200 a 420 mm
La manica di accoppiamento di espansione è un componente di base avanzato ampiamente utilizzato nel mercato internazionale per l'accoppiamento meccanico sotto carico pesante.è un dispositivo di accoppiamento senza chiave per realizzare la trasmissione del carico stringendo la pressione e l'attrito generati tra le superfici di accoglienza di bulloni ad alta resistenza.

Descrizione del prodotto

Industria applicabile
Automotive.trattori.costruzioni Macchine.mollino
Luogo di origine
Cina
Tipo
BALL
Numero di modello
Serie Z9
Marchio
GQZ o OEM
Tipo di sigilli
Apri
Materiale
Acciaio cromato
Diametro esterno
200-420 mm
Dimensione del foro
260-515 mm
Caratteristica
Lunga vita
Certificato
ISO 9001:2008
Vibrazione
Z1V1 Z2V2 Z3V3
Precisione
P0,P5,P6
Servizio
Servizio OEM
Stoccaggio
Ricco.



Pacco
Imballaggio originale

Principali vantaggi della manica di accoppiamento di espansione
Facile da installare
Bassa precisione di lavorazione richiesta per i fori dell'albero, non sono necessarie apparecchiature di riscaldamento/presurizzazione, è sufficiente stringere i bulloni in diagonale in base alla coppia.
Permette di riposizionare i mozziconi sull'albero e supporta gli accoppiamenti con materiali mal saldati.
Alta affidabilità
Nessuna struttura di indebolimento della chiave, nessuna usura relativa, lunga vita.
Il guasto automatico in caso di sovraccarico protegge la sicurezza delle apparecchiature.
Adattamento flessibile
può sopportare carichi multipli, supportare l'uso di più manici di espansione in serie per aumentare il carico.
Facile da smontare (basta allentare i bulloni), progettazione antirrugina della superficie di contatto per garantire l'uso ripetuto.

Dispositivo di bloccaggio a manica di espansione Z9 di massima classificazione Diametro 200 a 420 mm 0Dispositivo di bloccaggio a manica di espansione Z9 di massima classificazione Diametro 200 a 420 mm 1Dispositivo di bloccaggio a manica di espansione Z9 di massima classificazione Diametro 200 a 420 mm 2
Dimensioni di cilindrata superiore a 1000 cm3 Carico nominale Pressione sulla superficie di giunzione tra la manica di espansione e l'albero Pressione sull'interfaccia del manico di espansione Torsione di serraggio della vite Peso
d D L L1 e B d1 n Forza assiale Ft (((kN) Torsione Mt(kN.m) pf(N/mm2) pf1 (((N/mm2) MA(N.m.) W.t ((kg)
200 260 120 142 8 125 M20*120 16 526 52.8 100 77 230 15
220 285 120 142 8 140 M22*130 14 640 70 119 92 355 17.8
240 305 120 159 8 140 M22*130 16 731 88 96 75 355 23.2
260 325 120 159 8 140 M22*130 18 822 107 103 82 355 24.8
280 355 120 159 8 140 M22*130 20 910 128 96 75 355 33
300 375 120 159 8 140 M22*130 22 1000 151 99 79 355 36
320 405 120 159 8 140 M22*130 18 1280 206 101 80 690 52
340 425 120 159 8 140 M22*130 20 1420 242 106 85 690 54
360 455 120 159 8 140 M22*130 20 1770 319 113 89 930 72
380 475 120 159 8 140 M22*130 20 1770 337 109 97 930 75
400 485 120 159 8 140 M22*130 20 1770 355 101 83 930 78
420 515 120 159 8 140 M22*130 22 1980 410 107 87 930 82
Informazioni sulle società

Dispositivo di bloccaggio a manica di espansione Z9 di massima classificazione Diametro 200 a 420 mm 3

Dispositivo di bloccaggio a manica di espansione Z9 di massima classificazione Diametro 200 a 420 mm 4Dispositivo di bloccaggio a manica di espansione Z9 di massima classificazione Diametro 200 a 420 mm 5Dispositivo di bloccaggio a manica di espansione Z9 di massima classificazione Diametro 200 a 420 mm 6Dispositivo di bloccaggio a manica di espansione Z9 di massima classificazione Diametro 200 a 420 mm 7

Domande frequenti

Le maniche dell'adattatore possono resistere alle dure condizioni ambientali?

Gli ambienti difficili, caratterizzati da umidità, polvere e temperature estreme, rappresentano grandi sfide.

Resistenza alla corrosione: L'esposizione all'umidità può portare alla corrosione, influenzando le prestazioni della manica.

Soluzione: per le operazioni in ambienti difficili, selezionare le maniche degli adattatori realizzate in materiali resistenti alla corrosione o considerare rivestimenti protettivi per migliorare la durata delle maniche degli adattatori.



Come dovrebbero essere strutturate le routine di manutenzione per i sistemi che utilizzano le maniche degli adattatori?

Una manutenzione efficace è fondamentale per massimizzare la durata e le prestazioni.

Orari di ispezione: stabilire orari di ispezione di routine aiuta a individuare i potenziali problemi in anticipo.

Necessità di lubrificazione: una lubrificazione adeguata garantisce un funzionamento regolare e riduce l'usura.

Soluzione: per mantenere efficacemente i sistemi con maniche di adattamento:

Implementare un programma di manutenzione completo che includa la pulizia, l'ispezione e la ri-lubrificazione dei componenti intorno al manico dell'adattatore.

Tenere registri dettagliati di tutte le attività di manutenzione per monitorare nel tempo lo stato e le prestazioni delle maniche degli adattatori.
