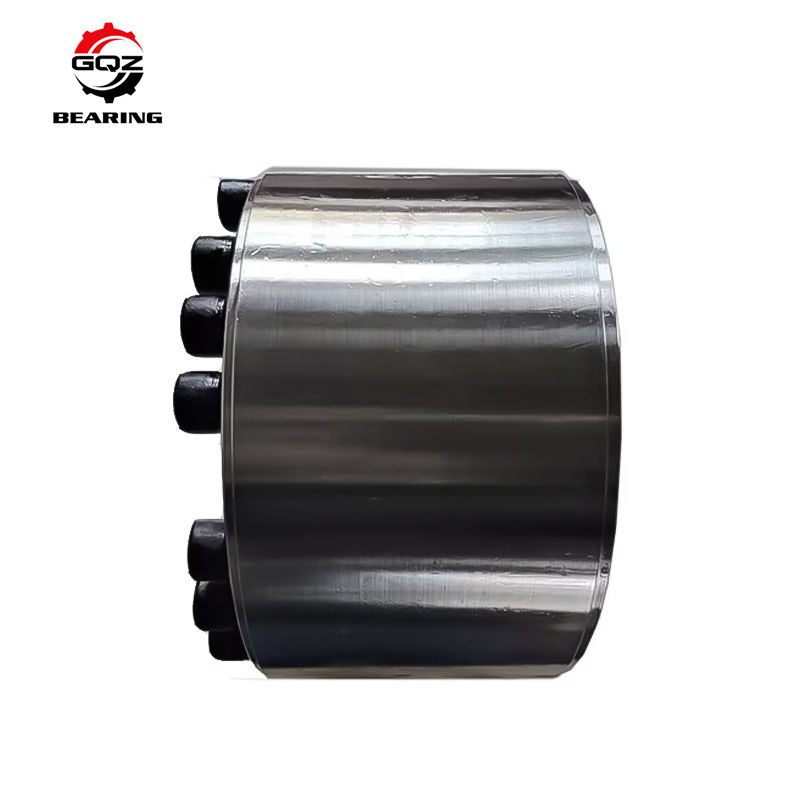

KTR400 Filtro di accoppiamento di estensione senza chiave Grande coppia di bloccaggio manica di espansione manica Z12A

KTR400 Filtro di accoppiamento di estensione senza chiave Grande coppia di bloccaggio manica di espansione manica Z12A

Marchio:	GQZ or Other famous brand
Numero di modello:	Serie Z12A
MOQ:	5 pezzi

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

ISO9001,ROHS

Tipo di prodotto:

Manicotto di giunzione ad espansione

Applicazione:

Automotive.trattori.costruzioni Macchine.mollino

Forza assiale Ft (kN):

1437.5-5860

Torsione Mt(kN.m):

143.7-1760

Materiale, cuscinetto:

Acciaio per cuscinetti

Imballaggi particolari:

Sacchetto di plastica + cartone

Capacità di alimentazione:

10.000 al mese

Evidenziare:

KTR400 Flusso di accoppiamento di estensione senza chiave

Manica di blocco a grande coppia

Manicotto di espansione senza chiavi

Descrizione del prodotto

Sleeve di espansione KTR400 Scafo di accoppiamento di estensione senza chiave Grande coppia di blocco Sleeve di espansione Sleeve Z12A

La manica di accoppiamento di espansione è un componente di base avanzato ampiamente utilizzato nel mercato internazionale per l'accoppiamento meccanico sotto carico pesante.è un dispositivo di accoppiamento senza chiave per realizzare la trasmissione del carico stringendo la pressione e l'attrito generati tra le superfici di accoglienza di bulloni ad alta resistenza.

Descrizione del prodotto

Industria applicabile	Automotive.trattori.costruzioni Macchine.mollino
Luogo di origine	Cina
Tipo	Manica di espansione
Numero di modello	Serie Z12A
Marchio	GQZ o OEM
Tipo di sigilli	Apri
Materiale	Acciaio cromato
Diametro esterno	200-600 mm
Dimensione del foro	260-695 mm
Caratteristica	Lunga vita
Certificato	ISO 9001:2008
Vibrazione	Z1V1 Z2V2 Z3V3
Precisione	P0,P5,P6
Servizio	Servizio OEM
Stoccaggio	Ricco.
Pacco	Imballaggio originale

Principali vantaggi della manica di accoppiamento di espansione

Facile da installare

Bassa precisione di lavorazione richiesta per i fori dell'albero, non sono necessarie apparecchiature di riscaldamento/presurizzazione, è sufficiente stringere i bulloni in diagonale in base alla coppia.

Permette di riposizionare i mozziconi sull'albero e supporta gli accoppiamenti con materiali mal saldati.
Alta affidabilità

Nessuna struttura di indebolimento della chiave, nessuna usura relativa, lunga vita.

Il guasto automatico in caso di sovraccarico protegge la sicurezza delle apparecchiature.
Adattamento flessibile

può sopportare carichi multipli, supportare l'uso di più manici di espansione in serie per aumentare il carico.

Facile da smontare (basta allentare i bulloni), progettazione antirrugina della superficie di contatto per garantire l'uso ripetuto.

Dimensioni						di cilindrata superiore a 1000 cm3		Carico nominale		Pressione sulla superficie di giunzione tra la manica di espansione e l'albero	Pressione sull'interfaccia del manico di espansione	Torsione di serraggio della vite	Peso
d	D	L	L₁	e	B	d₁	n	Forza assiale Ft (((kN)	Torsione Mt(kN.m)	pf(N/mm²)	pf^{1 (((}N/mm²⁾	M_A(N.m.)	W.t ((kg)
200	260	120	142	8	125	M20*120	16	526	52.8	100	77	230	15
220	285	120	142	8	140	M22*130	14	640	70	119	92	355	17.8
240	305	120	159	8	140	M22*130	16	731	88	96	75	355	23.2
260	325	120	159	8	140	M22*130	18	822	107	103	82	355	24.8
280	355	120	159	8	140	M22*130	20	910	128	96	75	355	33
300	375	120	159	8	140	M22*130	22	1000	151	99	79	355	36
320	405	120	159	8	140	M22*130	18	1280	206	101	80	690	52
340	425	120	159	8	140	M22*130	20	1420	242	106	85	690	54
360	455	120	159	8	140	M22*130	20	1770	319	113	89	930	72
380	475	120	159	8	140	M22*130	20	1770	337	109	97	930	75
400	485	120	159	8	140	M22*130	20	1770	355	101	83	930	78
420	515	120	159	8	140	M22*130	22	1980	410	107	87	930	82

Informazioni sulle società

Domande frequenti

Le maniche dell'adattatore possono resistere alle dure condizioni ambientali?

Gli ambienti difficili, caratterizzati da umidità, polvere e temperature estreme, rappresentano grandi sfide.

Resistenza alla corrosione: L'esposizione all'umidità può portare alla corrosione, influenzando le prestazioni della manica.

Soluzione: per le operazioni in ambienti difficili, selezionare le maniche degli adattatori realizzate in materiali resistenti alla corrosione o considerare rivestimenti protettivi per migliorare la durata delle maniche degli adattatori.

Come dovrebbero essere strutturate le routine di manutenzione per i sistemi che utilizzano le maniche degli adattatori?

Una manutenzione efficace è fondamentale per massimizzare la durata e le prestazioni.

Orari di ispezione: stabilire orari di ispezione di routine aiuta a individuare i potenziali problemi in anticipo.

Necessità di lubrificazione: una lubrificazione adeguata garantisce un funzionamento regolare e riduce l'usura.

Soluzione: per mantenere efficacemente i sistemi con maniche di adattamento:

Implementare un programma di manutenzione completo che includa la pulizia, l'ispezione e la ri-lubrificazione dei componenti intorno al manico dell'adattatore.

Tenere registri dettagliati di tutte le attività di manutenzione per monitorare nel tempo lo stato e le prestazioni delle maniche degli adattatori.
