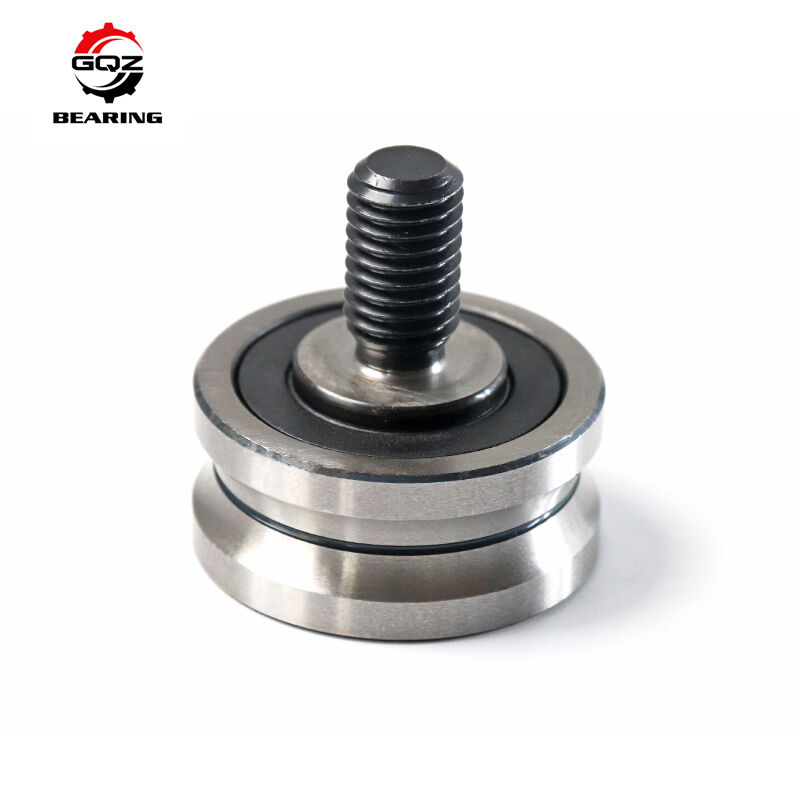

GQZ CFH3S Rullino a rullini con pieno riempimento, tipo perno, diametro 76,2×38,1 mm

Il CFH3S (CFH-3-S) è un cuscinetto a rullini a camme di tipo a bullone di dimensioni in pollici standard ANSI (cuscinetto a rulli di tracciamento).

• S: Versione standard, con esagono incassato interno sull'estremità del perno, foro di lubrificazione integrato per una periodica ri-ingrassatura
  Struttura a rullini a pieno riempimento senza gabbia, che realizza una capacità di carico ultra-elevata. La ghiera esterna a parete spessa rotola direttamente sulle superfici a camme o sulle guide di tracciamento. Il perno filettato integrato semplifica l'installazione e il fissaggio.
  Nota sulla variante del modello: il CFH3SB è dotato di guarnizioni a contatto integrate per la protezione dalla polvere. Ampiamente utilizzato per macchine da stampa, linee di produzione automatizzate, strutture di trasmissione a camme, attrezzature per imballaggio e meccanismi di rulli di guida lineari per impieghi gravosi.
  Il preventivo formale verrà inviato entro 24 ore dalla vostra richiesta.

Modello

CFH3S (CFH-3-S)

Diametro esterno del rullo D

76,2 mm (3 pollici)

Larghezza del rullo C

38,1 mm (1,5 pollici)

Filettatura del perno

1-1/2-12 UNF

Peso netto

circa 2,10 kg

Struttura

Cuscinetto a camme a rullini a pieno riempimento, tipo aperto, perno con esagono incassato

Materiale

Acciaio per cuscinetti GCr15, trattamento antiruggine con ossidazione nera

Carico dinamico di base Cr

157000 N

Carico statico di base C0r

221500 N

Velocità limite (grasso)

1800 giri/min

Disegni dimensionali completi e dati di carico disponibili su richiesta.

1. Il design a rullini a pieno riempimento offre una resistenza superiore ai carichi pesanti e agli urti
2. La ghiera ispessita migliora la rigidità, prevenendo efficacemente la deformazione sotto carico d'impatto
3. Il foro di lubrificazione interno supporta un comodo rifornimento di grasso regolare senza smontaggio
4. L'esagono incassato interno consente una semplice installazione e regolazione della coppia
5. Dimensioni standard in pollici, completamente intercambiabile con la serie CFH-3-S di MCGILL
6. Personalizzabile: variante sigillata CFH3SB, materiale in acciaio inossidabile, marcatura laser OEM, grasso per pressioni estreme

• Macchine da stampa, attrezzature tessili e grandi meccanismi di azionamento a camme
• Linee di assemblaggio automatizzate e unità di rulli di guida lineari per impieghi gravosi
• Macchine per imballaggio, assemblaggi di rulli di guida per nastri trasportatori
• Trasmissioni ausiliarie per macchine utensili e strutture a camme per stampi
• Apparecchiature a bassa velocità e carico pesante con movimento a camme alternato

25 anni di produttore professionale di cuscinetti, prodotti esportati a livello globale.

Rettifica di precisione per la pista esterna e i rullini, rigorosa ispezione della superficie di contatto.

Processo standard di trattamento anticorrosione con ossidazione nera.

Supporto tecnico 24 ore su 24 per la coppia di installazione e la guida alla lubrificazione.

Ampia scorta per distributori di macchinari.

Dimensioni precise e prestazioni di servizio stabili.

• Ispezione della durezza di tempra e rinvenimento della materia prima GCr15
• Superfinitura di precisione per la pista della ghiera esterna e i rullini
• Misurazione del gioco interno e test di scorrevolezza rotazionale
• Ispezione della tolleranza della filettatura, della rugosità superficiale e dei difetti di aspetto

Se hai bisogno di cuscinetti a camme CFH3S:
Invia una richiesta per ottenere i seguenti supporti:

• Preventivo rapido entro 24 ore
• Consulenza alternativa per il modello sigillato CFH3SB
• Dati di interscambio di riferimento incrociato
• Prezzo competitivo diretto di fabbrica
  Contatta il nostro team di vendita per schede tecniche complete e offerta formale.
• 8. FAQ

  D1: Spiegazione del modello

  CFH = Cuscinetto a camme a pieno riempimento serie in pollici; S = tipo aperto standard; SB = tipo sigillato.

  D2: Dimensioni principali del CFH3S?

  Diametro esterno del rullo 76,2 mm, larghezza 38,1 mm, filettatura 1-1/2-12 UNF.

  D3: Suggerimento per l'installazione

  Applicare una coppia di bloccaggio adeguata sul perno per evitare rotazioni allentate durante il funzionamento.
