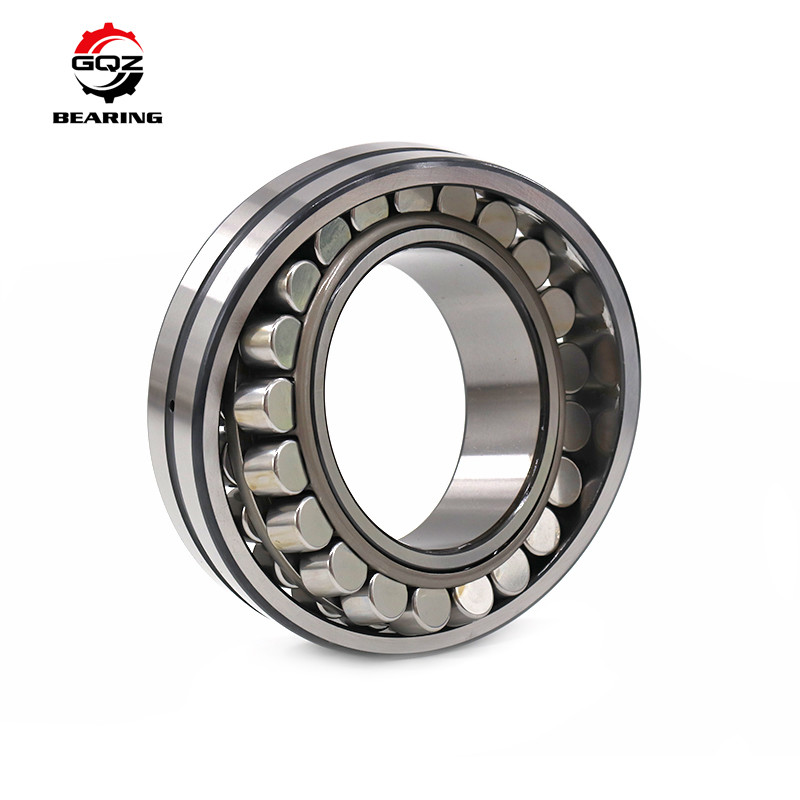

Cuscinetto a rulli sferico della gabbia d'ottone, cuscinetti a rulli 24020CAKW33C4 di alta precisione
Specifiche:
Sopportare | cuscinetto a rulli sferico |
Modello | 24020CAKW33C4 |
d | 100mm |
D | 150mm |
B | 50mm |
Valutazione dinamica di base del carico | 296 KN |
Valutazione di base del carico statico | 415 KN |
Limite di carico di affaticamento | 45.5KN |
Massachussets | 3.1KG |
Descrizione:
1. Alta precisione
2. A basso rumore
3. Meno vibrazione
4. Sia personalizzato
5. Tempo di impiego lungo
Struttura:
Progettazioni sferiche dei cuscinetti a rulli
CA---La progettazione alternativa della seconda generazione, questi cuscinetti caratterizza una gabbia d'ottone precisione-lavorata e un rullo simmetrico rinforzato ed è equivalente a progettazione di cc nelle valutazioni del carico. Sono usate per scambiare con progettazione di C, specialmente per grande.
MB---Caratterizzi una gabbia d'ottone precisione-lavorata in due pezzi. Questi cuscinetti incorporano i rulli simmetrici rinforzati e sono equivalenti a progettazione di cc nella capacità di carico.
Cc---Caratterizza una gabbia d'acciaio timbrata e un rullo simmetrico rinforzato. Come progettazione della seconda generazione, queste progettazioni del cuscinetto sono ottimizzate per offrire le valutazioni considerevolmente più alte del carico che le progettazioni convenzionali per una vasta gamma di applicazioni e di tempo di impiego lungo.
Cuscinetti a rulli sferici---CA/MB/CC
Designazione |
Dimensione principale |
(kN) Valutazioni del carico di base |
(r/min) Valutazioni di velocità |
Massachussets |
|||||
d | D | B | r min |
Dinamico |
Statico |
Grasso |
Olio |
chilogrammo | |
23032 | 160 | 240 | 60 | 2,1 | 376 | 730 | 1500 | 1900 | 13,5 |
24032CA | 160 | 240 | 80 | 2,1 | 636 | 1164 | 1100 | 1500 | 12,9 |
24132CA | 160 | 270 | 109 | 2,1 | 1010 | 1700 | 700 | 900 | 25,4 |
22232K | 160 | 290 | 80 | 3 | 805 | 660 | 1500 | 1900 | 23,5 |
22232/W33 | 160 | 290 | 80 | 3 | 658 | 1074 | 1350 | 1700 | 22,1 |
22332 | 160 | 340 | 114 | 4 | 1170 | 1730 | 800 | 1000 | 50,3 |
23034 | 170 | 260 | 67 | 2,1 | 450 | 900 | 1400 | 1800 | 14,7 |
23034K/W33 | 170 | 260 | 67 | 2,1 | 450 | 900 | 1400 | 1800 | 14,6 |
23034CA | 170 | 260 | 67 | 2,1 | 615 | 580 | 1600 | 2000 | 14,2 |
24034CA/W33 | 170 | 260 | 90 | 2,1 | 810 | 820 | 1000 | 1400 | 17,8 |
23134 | 170 | 280 | 88 | 2,1 | 875 | 805 | 1200 | 1600 | 23 |
23134K/W33 | 170 | 280 | 109 | 2,1 | 1050 | 1020 | 670 | 850 | 24,8 |
22234 | 170 | 310 | 86 | 4 | 730 | 1230 | 1100 | 1500 | 27,6 |
23234CA | 170 | 310 | 110 | 4 | 1160 | 1835 | 950 | 1300 | 37,1 |
22234CA | 170 | 310 | 86 | 4 | 970 | 820 | 1300 | 1700 | 26,8 |
22334K | 170 | 360 | 120 | 4 | 1200 | 2010 | 850 | 1200 | 59,8 |
23036 | 180 | 280 | 74 | 2,1 | 550 | 1100 | 1300 | 1600 | 19,5 |
23036K/W33 | 180 | 280 | 74 | 2,1 | 550 | 1100 | 1300 | 1600 | 19,3 |
24036 | 180 | 280 | 100 | 2,1 | 930 | 1510 | 850 | 1200 | 22,5 |
23136 | 180 | 300 | 96 | 3 | 700 | 1340 | 990 | 1400 | 27,1 |
23136N | 180 | 300 | 96 | 3 | 700 | 1340 | 990 | 1400 | 26,4 |
24136CA/W33 | 180 | 300 | 118 | 3 | 1170 | 1130 | 630 | 800 | 33 |
22236 | 180 | 320 | 86 | 4 | 750 | 1300 | 1200 | 1500 | 28,6 |
23236CA | 180 | 320 | 112 | 4 | 1250 | 2060 | 900 | 1200 | 39,6 |
22236CA/W33 | 180 | 320 | 86 | 4 | 1030 | 880 | 1300 | 1700 | 29,4 |
22336 | 180 | 380 | 126 | 4 | 1430 | 2210 | 800 | 1100 | 80,7 |
2638 | 190 | 280 | 67 | 2,5 | 542 | 978 | 1200 | 1500 | 13,7 |
23038K | 190 | 290 | 75 | 2,1 | 626 | 1100 | 1200 | 1500 | 20,5 |
23038CA | 190 | 290 | 75 | 2,1 | 765 | 735 | 1300 | 1700 | 16,9 |
24038CA | 190 | 290 | 100 | 2,1 | 980 | 1000 | 950 | 1300 | 22,8 |
22238CAK | 190 | 340 | 92 | 4 | 1070 | 1650 | 1200 | 1600 | 36 |
23238CA | 190 | 340 | 120 | 4 | 1410 | 2300 | 850 | 1100 | 51 |
22338 | 190 | 400 | 132 | 5 | 1400 | 2440 | 760 | 1000 | 80,6 |
23040 | 200 | 310 | 82 | 2,1 | 655 | 1170 | 1100 | 1400 | 26,2 |
24040CA | 200 | 310 | 109 | 2,1 | 1130 | 1170 | 900 | 1200 | 31,3 |
23140 | 200 | 340 | 112 | 3 | 930 | 1830 | 850 | 1200 | 50,9 |
24040CA | 200 | 340 | 112 | 3 | 1350 | 1260 | 950 | 1300 | 43,6 |
24140CK30 | 200 | 340 | 140 | 3 | 1530 | 2700 | 560 | 700 | 52 |
22240 | 200 | 360 | 98 | 4 | 940 | 1630 | 1000 | 1400 | 44,7 |
22240CA/W33 | 200 | 360 | 98 | 4 | 1270 | 1110 | 1100 | 1500 | 44,5 |
22340K | 200 | 420 | 138 | 5 | 1880 | 1620 | 850 | 1100 | 96 |
22340 | 200 | 420 | 138 | 5 | 1880 | 1620 | 850 | 1100 | 96 |
2644 | 220 | 320 | 76 | 3 | 758 | 1280 | 1000 | 1300 | 21,6 |
23044 | 220 | 340 | 90 | 3 | 960 | 990 | 1100 | 1500 | 28,8 |
23044CA | 220 | 340 | 118 | 3 | 1070 | 1040 | 1100 | 1500 | 32 |
24044CA | 220 | 340 | 118 | 3 | 1320 | 1370 | 850 | 1100 | 39 |
23144 | 220 | 370 | 120 | 4 | 1330 | 1330 | 900 | 1200 | 54,8 |
23144CA | 220 | 370 | 120 | 4 | 1570 | 1520 | 900 | 1200 | 54,7 |
23144K | 220 | 370 | 120 | 4 | 1330 | 1330 | 900 | 1200 | 54,8 |
22244 | 220 | 400 | 108 | 4 | 1200 | 2100 | 850 | 1200 | 57,6 |
23244 | 220 | 400 | 144 | 4 | 1800 | 2820 | 670 | 850 | 94,6 |
22344/W33 | 220 | 460 | 145 | 5 | 1700 | 3090 | 670 | 850 | 129 |
23948CA | 240 | 320 | 60 | 2,1 | 635 | 710 | 1300 | 1700 | 14,9 |
23048 | 240 | 360 | 92 | 3 | 820 | 1800 | 900 | 1200 | 37,6 |
23048K/W33 | 240 | 360 | 92 | 3 | 820 | 1800 | 900 | 1200 | 37,4 |
23148 | 240 | 400 | 128 | 4 | 1200 | 2560 | 760 | 990 | 77,2 |
24148/W33 | 240 | 400 | 160 | 4 | 1200 | 3300 | 430 | 540 | 81,6 |
24148CAK30/W33 | 240 | 400 | 160 | 4 | 2020 | 2040 | 480 | 600 | 77,8 |
22248 | 240 | 440 | 120 | 4 | 1490 | 2370 | 800 | 1000 | 85 |
23248 | 240 | 440 | 160 | 4 | 2200 | 3460 | 600 | 760 | 128 |
22348K | 240 | 500 | 155 | 5 | 1780 | 3140 | 600 | 760 | 154 |
22348K/W33 | 240 | 500 | 155 | 5 | 1780 | 3140 | 600 | 760 | 153 |
2650 | 250 | 365 | 87 | 3 | 950 | 1650 | 880 | 1100 | 32,2 |
23052K | 260 | 400 | 104 | 4 | 1000 | 2180 | 810 | 1080 | 51,5 |
24052CA | 260 | 400 | 1400 | 4 | 1780 | 1910 | 700 | 900 | 66,7 |
24052CAK/W33 | 260 | 400 | 140 | 4 | 1780 | 1910 | 700 | 900 | 65,2 |
23152 | 260 | 440 | 144 | 4 | 1950 | 2010 | 800 | 1000 | 92,8 |
23252CA/W33 | 260 | 480 | 174 | 5 | 2780 | 2660 | 630 | 800 | 147 |
22352 | 260 | 540 | 165 | 6 | 2840 | 2550 | 630 | 800 | 191,3 |
23056K | 280 | 420 | 106 | 4 | 1100 | 2380 | 760 | 950 | 62 |
24056CA | 280 | 420 | 140 | 4 | 2140 | 2410 | 670 | 850 | 69,2 |
23156CA | 280 | 460 | 146 | 5 | 2300 | 2310 | 750 | 950 | 105 |
23156 | 280 | 460 | 146 | 5 | 1790 | 3300 | 670 | 850 | 95,5 |
22236CA/W33 | 280 | 500 | 130 | 5 | 2020 | 1800 | 750 | 950 | 118 |
23256 | 280 | 500 | 176 | 5 | 2470 | 4550 | 540 | 670 | 153 |
23256CA | 280 | 500 | 176 | 5 | 2970 | 2910 | 600 | 750 | 147 |
22356 | 280 | 580 | 175 | 6 | 2680 | 4490 | 540 | 670 | 238 |
22356K/W33 | 280 | 580 | 175 | 6 | 2680 | 4490 | 540 | 670 | 238 |
23960CA/W33 | 300 | 420 | 90 | 3 | 1190 | 1320 | 950 | 1300 | 40,5 |
23060 | 300 | 460 | 118 | 4 | 1430 | 2740 | 720 | 900 | 75,2 |
24060CA/W33 | 300 | 460 | 160 | 4 | 2280 | 4600 | 540 | 670 | 101 |
23060CA/W33 | 300 | 460 | 118 | 4 | 1830 | 1880 | 800 | 1000 | 71,5 |
23160 | 300 | 500 | 160 | 5 | 2180 | 4030 | 600 | 760 | 134 |
24160CA/W33 | 300 | 500 | 200 | 5 | 3180 | 6100 | 324 | 400 | 159 |
22260CA | 300 | 540 | 140 | 5 | 2620 | 2380 | 750 | 950 | 136 |
23260CA/W33 | 300 | 540 | 192 | 5 | 3300 | 3250 | 530 | 670 | 190 |
22260 | 300 | 540 | 140 | 5 | 2070 | 3250 | 670 | 850 | 143 |
23964K | 320 | 440 | 90 | 3 | 1200 | 2210 | 600 | 750 | 45,1 |
23064K | 320 | 480 | 121 | 4 | 1400 | 2920 | 720 | 900 | 81,5 |
24064CA | 320 | 480 | 160 | 4 | 2380 | 2620 | 700 | 900 | 106 |
23164CAK | 320 | 540 | 176 | 5 | 3150 | 3200 | 630 | 800 | 195 |
23264CA | 320 | 580 | 208 | 5 | 3900 | 3900 | 500 | 630 | 251 |
23264CAK/W33 | 320 | 580 | 208 | 5 | 3900 | 3900 | 500 | 630 | 251 |
23968 | 340 | 460 | 90 | 3 | 1260 | 2360 | 810 | 1050 | 50,5 |
23068K | 340 | 520 | 133 | 5 | 1620 | 3400 | 630 | 810 | 109 |
23068/W33 | 340 | 520 | 133 | 5 | 1620 | 3400 | 630 | 810 | 109 |
23068CA | 340 | 520 | 133 | 5 | 2280 | 2390 | 700 | 900 | 114 |
23068CAK | 340 | 520 | 133 | 5 | 2280 | 2390 | 700 | 900 | 111 |
24068CAK30 | 340 | 520 | 180 | 5 | 2870 | 3200 | 530 | 670 | 135 |
24068/W33 | 340 | 520 | 180 | 5 | 2436 | 5060 | 470 | 600 | 160 |
23972 | 360 | 480 | 90 | 3 | 1330 | 2510 | 760 | 990 | 49,1 |
23972CA | 360 | 480 | 90 | 3 | 1700 | 1730 | 850 | 1100 | 46,6 |
23072 | 360 | 540 | 134 | 5 | 1750 | 3730 | 600 | 760 | 114 |
23072CA | 360 | 540 | 134 | 5 | 2390 | 2530 | 670 | 850 | 126 |
24072CA/W33 | 360 | 540 | 180 | 5 | 3010 | 6350 | 500 | 630 | 148 |
23172K | 360 | 600 | 192 | 5 | 2400 | 5350 | 500 | 630 | 222 |
24172 | 360 | 600 | 243 | 5 | 4300 | 7330 | 270 | 340 | 333 |
22372 | 360 | 750 | 224 | 7,5 | 4180 | 7500 | 280 | 360 | 494 |
22372CA | 360 | 750 | 224 | 7,5 | 5400 | 4900 | 400 | 500 | 466 |
23976 | 380 | 520 | 106 | 4 | 1410 | 2670 | 720 | 900 | 73,5 |
23976CA/W33 | 380 | 520 | 106 | 4 | 1750 | 2100 | 800 | 1000 | 69,5 |
23076K | 380 | 560 | 135 | 5 | 1750 | 3780 | 560 | 720 | 122 |
23076CA | 380 | 560 | 135 | 5 | 2440 | 2690 | 630 | 800 | 130 |
24176CAK30/W33 | 380 | 560 | 180 | 5 | 3050 | 3550 | 190 | 260 | 153 |
23176 | 380 | 620 | 194 | 5 | 2680 | 5680 | 360 | 450 | 244 |
23176CA/W33 | 380 | 620 | 194 | 5 | 3900 | 4100 | 400 | 500 | 248 |
23176CAK/W33 | 380 | 620 | 194 | 5 | 3900 | 4100 | 400 | 500 | 241 |
23980CA/W33 | 400 | 540 | 106 | 4 | 1790 | 2160 | 750 | 950 | 72,4 |
2680 | 400 | 590 | 142 | 6 | 2290 | 4420 | 340 | 530 | 145 |
23080 | 400 | 600 | 148 | 5 | 2100 | 4570 | 540 | 670 | 165 |
23080CA | 400 | 600 | 148 | 5 | 2820 | 3000 | 600 | 750 | 158 |
24080CA/W33 | 400 | 600 | 200 | 5 | 2840 | 3050 | 450 | 560 | 202 |
23180 | 400 | 650 | 200 | 6 | 3060 | 6670 | 340 | 430 | 239 |
23180CA | 400 | 650 | 200 | 6 | 4100 | 4300 | 380 | 480 | 272 |
23280 | 400 | 720 | 256 | 6 | 5750 | 8420 | 310 | 390 | 530 |
22380 | 400 | 820 | 243 | 7,5 | 4650 | 8960 | 240 | 320 | 650 |
23084 | 420 | 620 | 150 | 5 | 2320 | 4570 | 400 | 500 | 159 |
23084CA | 420 | 620 | 150 | 5 | 2970 | 3300 | 450 | 560 | 149 |
23184/W33 | 420 | 700 | 224 | 6 | 4170 | 8100 | 320 | 400 | 402 |
23284CA | 420 | 760 | 272 | 7,5 | 6140 | 11250 | 320 | 400 | 659 |
23088 | 440 | 650 | 157 | 6 | 2450 | 5120 | 390 | 480 | 192 |
23188 | 440 | 720 | 226 | 6 | 4910 | 8710 | 310 | 390 | 420 |
23188/W33 | 440 | 720 | 226 | 6 | 4910 | 8710 | 310 | 390 | 419 |
23092 | 460 | 680 | 163 | 6 | 2520 | 5880 | 360 | 450 | 223 |
23092CA | 460 | 680 | 163 | 6 | 3550 | 3850 | 400 | 500 | 226 |
23192CA | 460 | 760 | 240 | 7,5 | 5750 | 6200 | 320 | 400 | 457 |
23192CAK/W33 | 460 | 760 | 240 | 7,5 | 5750 | 6200 | 320 | 400 | 452 |
23996 | 480 | 650 | 128 | 5 | 2240 | 4730 | 360 | 450 | 162 |
23096 | 480 | 700 | 165 | 6 | 2500 | 5730 | 340 | 430 | 231 |
23196CAK/W33 | 480 | 790 | 248 | 7,5 | 6150 | 6700 | 300 | 380 | 485 |
23296 | 480 | 870 | 310 | 7,5 | 6900 | 11500 | 230 | 310 | 837 |
239/500 | 500 | 670 | 128 | 5 | 2100 | 5020 | 360 | 450 | 135 |
239/500CA | 500 | 670 | 128 | 5 | 2570 | 3200 | 400 | 500 | 120 |
230/500 | 500 | 720 | 167 | 6 | 3050 | 6400 | 340 | 430 | 238 |
230/500/W33 | 500 | 720 | 167 | 6 | 3050 | 6400 | 340 | 430 | 238 |
