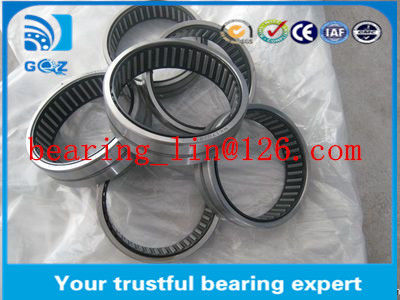

cuscinetto a rulli piano dell'ago della guarnizione 2RS, singolo cuscinetto a rulli NA4906 di fila
| Informazioni del cuscinetto di IKO | ||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||
1. Specifiche:
Oggetto: Cuscinetto a rulli dell'ago di IKO
Dimensioni: 30*47*17 mm/Metric
Identificazione (diametro interno) /Bore=30mm
OD (diametro esterno) =47mm
Larghezza/altezza/thickness=17mm
Dimensione: 30mm x 47mm x 17mm
Tipo: Cuscinetto a rulli NA4906UU dell'ago di IKO
Chiusure: Gomma sigillata (entrambi i lati)
Quantità: Uno che sopporta (il cono interno è incluso)
2.Features:
I cuscinetti a rulli dell'ago di IKO sono cuscinetti a rulli con i rulli cilindrici che sono piccoli di diametro. Malgrado la loro sezione trasversale bassa, i cuscinetti a rulli dell'ago hanno un'alta capacità di carico e sono quindi estremamente adatti a sopportare le disposizioni dove lo spazio radiale è limitato.
I cuscinetti di ago radiali di IKO sono rulli di uso e cilindrici paralleli all'asse dell'asse. Spinga i cuscinetti di ago sono piano ed usano un modello radiale degli aghi.
I cuscinetti completi di complimento IKO hanno gli anelli interni ed esterni solidi e rulli cilindrici costola-guida. Poiché questi cuscinetti hanno il più grande numero possibile degli elementi di rotolamento, hanno capacità di carico radiale estremamente alta e sono adatti a progettazioni particolarmente compatte.
I cuscinetti di ago di IKO sono molto - utilizzato negli componenti del motore quali i perni, le pompe, i compressori e le trasmissioni del bilanciere. L'albero motore di un veicolo della trazione posteriore ha tipicamente almeno 8 cuscinetti di ago (4 in ogni giunto di U) e spesso più se è particolarmente lungo, o aziona sopra i pendii ripidi.
|
NO. |
NO. |
DIMENSIONE (MILLIMETRI) |
VALUTAZIONE DEL CARICO DI BASIC (KN) |
VELOCITÀ DI LIMITAZIONE |
|||||
|
con interno |
senza interno |
d |
Fw |
D |
C |
rs/min |
C |
C0 |
r/min |
|
Cuscinetto a rulli NA495 di bisogno |
RNA495 |
5 |
7 |
13 |
10 |
0,15 |
2,24 |
2,02 |
27200 |
|
Cuscinetto a rulli NA496 di bisogno |
RNA496 |
6 |
8 |
15 |
10 |
0,15 |
3,14 |
2,62 |
25600 |
|
Cuscinetto a rulli NA497 di bisogno |
RNA497 |
7 |
9 |
17 |
10 |
0,15 |
2,44 |
2,77 |
24000 |
|
Cuscinetto a rulli NA498 di bisogno |
RNA498 |
8 |
10 |
19 |
11 |
0,2 |
4,71 |
3,82 |
22400 |
|
Cuscinetto a rulli NA499 di bisogno |
RNA499 |
9 |
12 |
20 |
11 |
0,3 |
5,02 |
4,79 |
20800 |
|
Cuscinetto a rulli NA4900 di bisogno |
RNA4900 |
10 |
14 |
22 |
13 |
0,3 |
8,5 |
9,2 |
25000 |
|
Cuscinetto a rulli NA4901 di bisogno |
RNA4901 |
12 |
16 |
24 |
13 |
0,3 |
9,4 |
10,9 |
24000 |
|
Cuscinetto a rulli NA4902 di bisogno |
RNA4902 |
15 |
20 |
28 |
13 |
0,3 |
10,6 |
13,6 |
22000 |
|
Cuscinetto a rulli NA4903 di bisogno |
RNA4903 |
17 |
22 |
30 |
13 |
0,3 |
11 |
14,6 |
21000 |
|
Cuscinetto a rulli NA4904 di bisogno |
RNA4904 |
20 |
25 |
37 |
17 |
0,3 |
21 |
25,5 |
17000 |
|
Cuscinetto a rulli NA49/22 di bisogno |
RNA49/22 |
22 |
28 |
39 |
17 |
0,3 |
22,8 |
29,5 |
16000 |
|
Cuscinetto a rulli NA4905 di bisogno |
RNA4905 |
25 |
30 |
42 |
17 |
0,3 |
23,6 |
31,5 |
15000 |
|
Cuscinetto a rulli NA49/28 di bisogno |
RNA49/28 |
28 |
32 |
45 |
17 |
0,3 |
24,4 |
33,5 |
13000 |
|
Cuscinetto a rulli NA4906 di bisogno |
RNA4906 |
30 |
35 |
47 |
17 |
0,3 |
25 |
35,5 |
13000 |
|
Cuscinetto a rulli NA49/32 di bisogno |
RNA49/32 |
32 |
40 |
52 |
20 |
0,6 |
30,5 |
47,5 |
12000 |
|
Cuscinetto a rulli NA4907 di bisogno |
RNA4907 |
35 |
42 |
55 |
20 |
0,6 |
31,5 |
50 |
11000 |
|
Cuscinetto a rulli NA4908 di bisogno |
RNA4908 |
40 |
48 |
62 |
22 |
0,6 |
43 |
67 |
9500 |
|
Cuscinetto a rulli NA4909 di bisogno |
RNA4909 |
45 |
52 |
68 |
22 |
0,6 |
45 |
73 |
8500 |
|
Cuscinetto a rulli NA4910 di bisogno |
RNA4910 |
50 |
58 |
72 |
22 |
0,6 |
47 |
80 |
8000 |
|
Cuscinetto a rulli NA4911 di bisogno |
RNA4911 |
55 |
63 |
80 |
25 |
1 |
58 |
100 |
7500 |
|
Cuscinetto a rulli NA4912 di bisogno |
RNA4912 |
60 |
68 |
85 |
25 |
1 |
60 |
108 |
7000 |
|
Cuscinetto a rulli NA4913 di bisogno |
RNA4913 |
65 |
72 |
90 |
25 |
1 |
61 |
112 |
6500 |
|
Cuscinetto a rulli NA4914 di bisogno |
RNA4914 |
70 |
80 |
100 |
30 |
1 |
84 |
156 |
6000 |
|
Cuscinetto a rulli NA4915 di bisogno |
RNA4915 |
75 |
85 |
105 |
30 |
1 |
86 |
162 |
5500 |
|
Cuscinetto a rulli NA4916 di bisogno |
RNA4916 |
80 |
90 |
110 |
30 |
1 |
89 |
174 |
5000 |
|
Bisogno Rolleraring NA4917 |
RNA4917 |
85 |
100 |
120 |
35 |
1,1 |
111 |
237 |
4800 |
|
Cuscinetto a rulli NA4918 di bisogno |
RNA4918 |
90 |
105 |
125 |
35 |
1,1 |
114 |
250 |
4300 |
|
Cuscinetto a rulli NA4919 di bisogno |
RNA4919 |
95 |
110 |
130 |
35 |
1,1 |
116 |
260 |
|
