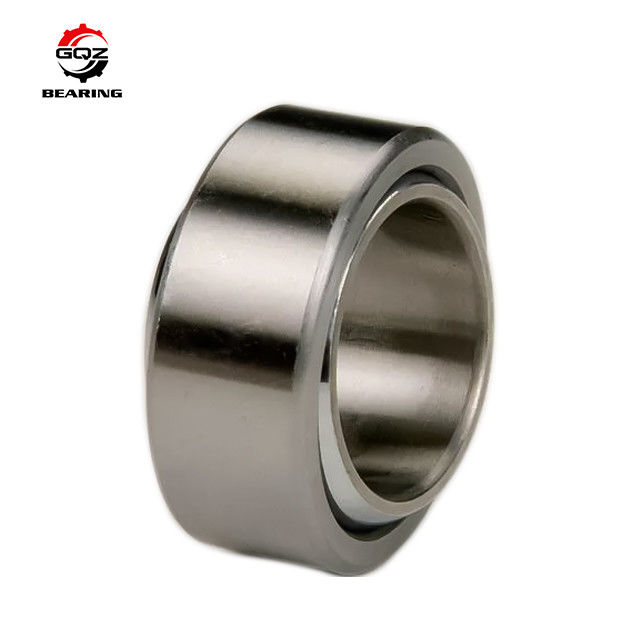

GE 220 TXA-2LS Acciaio / tessuto PTFE Sferico Plain Bearing 220x320x135mm

1. Panoramica del prodotto

Il GE 220 TXA-2LS appartiene alla serie GE metrica di cuscinetti radiali a gola profonda esenti da manutenzione, con foro interno d=220mm, diametro esterno D=340mm, larghezza totale B=135mm.

Spiegazione dei parametri del suffisso:

• TXA: Strato composito autolubrificante sulla superficie esterna della ghiera interna, basso coefficiente di attrito, nessuna necessità di rifornimento frequente per un funzionamento a lungo termine;
• 2LS: Struttura di tenuta a contatto con labbro in gomma su entrambi i lati della ghiera esterna, che copre completamente il gioco di accoppiamento tra le ghiere interna ed esterna, bloccando efficacemente polvere, fango, detriti metallici e schizzi d'acqua, prevenendo la perdita di lubrificante solido interno.

Struttura integrata monolitica della ghiera esterna + ghiera interna sferica, la superficie di scorrimento sferica consente un ampio angolo di oscillazione e una leggera compensazione angolare, assorbendo bene il disallineamento di montaggio e l'impatto delle vibrazioni dell'attrezzatura. Le ghiere interna ed esterna adottano acciaio per cuscinetti GCr15 temprato integralmente, processo di rettifica sferica di precisione con rivestimento composito autolubrificante TXA uniforme, prestazioni di oscillazione a basso attrito stabili sotto carichi d'urto statici e alternati pesanti. Ampiamente abbinato per grandi cilindri idraulici, bracci oscillanti di macchinari edili, attrezzature di sollevamento minerario, assemblaggi di trasmissione idraulica metallurgica e giunti di collegamento di attrezzature agricole pesanti.

2. Specifiche tecniche

Disegni di installazione completi, curve caratteristiche di carico e rapporti di prova di durata accelerata di resistenza a polvere e acqua possono essere forniti su richiesta del cliente.

3. Vantaggi chiave

1. Design integrato a doppio labbro 2LS su entrambi i lati, isola completamente fango esterno, polvere e refrigerante schizzato, si adatta ad ambienti di costruzione a cielo aperto e a condizioni operative minerarie difficili, prolungando notevolmente la durata dello strato autolubrificante interno
2. Strato di scorrimento composito autolubrificante TXA esclusivo, bassa coppia di attrito, nessuna necessità di riempimento regolare di grasso, riduce il carico di lavoro di manutenzione giornaliera dell'attrezzatura e i costi di manodopera
3. Design con ampia superficie di contatto sferica, capacità di carico statico ultra-elevata, funzionamento oscillante stabile sotto impatti alternati prolungati e carichi sbilanciati
4. Funzione di compensazione autolivellante integrata di ±4°, compensa efficacemente la deviazione di installazione dell'albero e dell'alloggiamento, evitando la concentrazione di stress locale del cuscinetto e l'usura prematura
5. Struttura a parete spessa con ghiere interna ed esterna integrali, trattamento termico di tempra integrale, elevata durezza e forte resistenza agli urti, non facile da deformare sotto carichi di compressione elevati
6. Supporto completo per servizi personalizzati: tenuta speciale resistente alle alte temperature, grado di precisione P5, marcatura laser OEM, rivestimento antiruggine superficiale, imballaggio in cassa di legno neutra per l'esportazione
7. La tenuta a contatto a doppio labbro si adatta perfettamente alla superficie sferica della ghiera interna, bloccando efficacemente il lubrificante solido interno, evitando il guasto della lubrificazione causato dalla perdita di grasso durante il funzionamento oscillante prolungato
8. Layout compatto complessivo, elevata capacità di carico in spazi di installazione limitati, cuscinetto di giunzione ideale per cilindri idraulici di grandi dimensioni e bracci meccanici oscillanti pesanti

4. Applicazioni

Il cuscinetto radiale a gola profonda esente da manutenzione a doppio sigillo GE 220 TXA-2LS è un pezzo di ricambio di usura per giunti di collegamento centrali per grandi attrezzature industriali pesanti:

• Assemblaggi di cuscinetti di estremità di cilindri idraulici di grandi dimensioni, giunti di cerniera di bracci oscillanti di macchinari edili pesanti
• Posizioni di supporto di collegamento di macchinari di sollevamento minerario, componenti oscillanti di attrezzature per la movimentazione di materiali sfusi portuali
• Giunti di collegamento di trasmissione ausiliaria di presse idrauliche metallurgiche, cuscinetti di cerniera di attrezzature di ribaltamento di grandi acciaierie
• Braccio di collegamento principale di grandi mietitrebbie agricole pesanti, unità di supporto oscillante di grandi miscelatori
• Cuscinetto radiale a gola profonda esente da manutenzione a doppio sigillo della serie GE con foro da 220 mm intercambiabile sul mercato dei ricambi
• Soluzione di cuscinetti di giunzione esenti da manutenzione e a basso costo per carichi pesanti per OEM di cilindri idraulici, fabbriche di riparazione di macchinari edili e forniture di attrezzature minerarie

5. Perché scegliere i cuscinetti GQZ

• 25 anni di esperienza professionale nella produzione di cuscinetti radiali a gola profonda sigillati autolubrificanti della serie GE, incluso il GE 220 TXA-2LS
• Il GE 220 TXA-2LS è completamente intercambiabile dimensionalmente con i cuscinetti radiali a gola profonda della serie GE standard internazionali, con dimensioni di montaggio, carico statico e indicatori di tolleranza dell'assemblaggio di tenuta coerenti
• Servizio completo di personalizzazione OEM e ODM che supporta l'aggiornamento della tenuta per alte temperature, il trattamento speciale del rivestimento di scorrimento e il rivestimento anticorrosione superficiale personalizzato
• Ispezione completa e rigorosa pre-consegna: test di durezza del materiale grezzo, ispezione di precisione della rettifica della superficie sferica, test di tenuta del labbro di tenuta 2LS, test di ciclo di durata della compressione a carico statico elevato
• Il team di ingegneri specializzati in cuscinetti radiali a gola profonda fornisce assistenza tecnica per il montaggio con tolleranze di albero e alloggiamento entro 24 ore
• Linee di produzione di massa stabili con prezzi all'ingrosso favorevoli per produttori di cilindri idraulici a lungo termine, fornitori di macchinari edili e attrezzature minerarie
• Ci concentriamo sul design autolubrificante esente da manutenzione a doppio sigillo, sulla capacità di carico ultra-elevata, sulla struttura autolivellante per l'assorbimento delle vibrazioni e sulla cooperazione a lungo termine vantaggiosa per tutti con acquirenti globali di ricambi per macchinari idraulici pesanti e edili

6. Controllo qualità

• Ispezione della composizione chimica e della durezza superficiale dell'acciaio per cuscinetti al cromo GCr15
• Forgiatura di precisione, tempra e rinvenimento e rettifica ultra-precisa della superficie sferica per ghiere interne ed esterne
• Processo esclusivo di spruzzatura uniforme e polimerizzazione del rivestimento composito autolubrificante TXA, prestazioni stabili a basso attrito
• Processo di tornitura di precisione della scanalatura della tenuta a doppio labbro per garantire un accoppiamento stretto tra la tenuta NBR e la superficie sferica della ghiera interna, eccellente resistenza a polvere e acqua
• Test di prestazioni mirati per classi: test di invecchiamento a oscillazione continua a lungo ciclo GE220TXA-2LS, test di durata della tenuta in ambiente con polvere e fango, rilevamento della deformazione per compressione a carico statico elevato
• Assemblaggio dell'anello di tenuta, ricontrollo dimensionale completo e del rivestimento superficiale prima del rivestimento con olio antiruggine e dell'imballaggio in cassa di legno per la spedizione
• Ogni lotto di cuscinetti GE 220 TXA-2LS supera il test di oscillazione alternata a carico statico elevato a campionamento completo per garantire prestazioni di supporto di collegamento stabili a lungo termine all'interno di grandi cilindri idraulici e attrezzature edili pesanti

7. Richiedi un preventivo ora

8. FAQ
