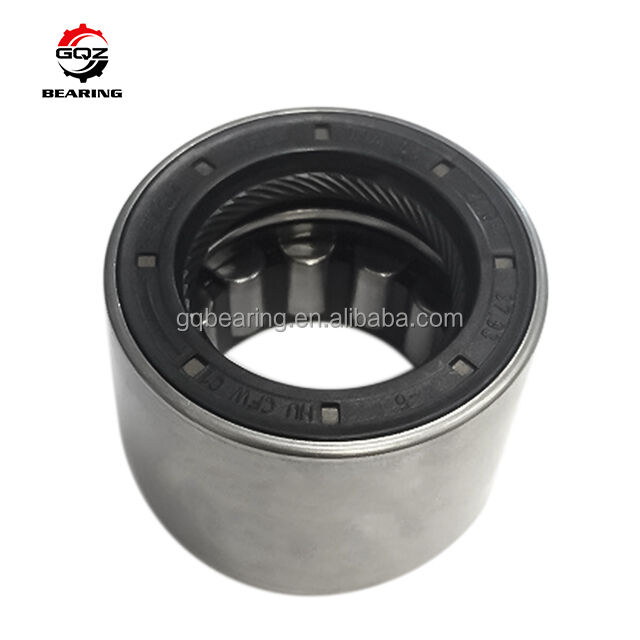

PA66 Cage BK0408 BK0408TN Dimensioni metriche Cuscinetti a ago 4x8x8mm

BK0408 e BK0408-TN sono miniaturizzati cuscinetti a rulli a goccioli di una riga chiusa, senza anello interno, dimensione di confine unificata Fw=4 mm di diametro interno dell'assemblaggio dell'ago,diametro esterno D=8 mm, larghezza totale C=8 mm. La serie BK dispone di una tazza esterna in acciaio stampata integrata a un pezzo con tappo di fondo chiuso solido, che consente un posizionamento assiale automatico all'interno degli alloggiamenti dei fori ciechi,eliminazione degli anelli di scatto extra, le spalle dell'albero e i tappi della punta per semplificare l'assemblaggio delle attrezzature in miniatura.

• BK0408: versione in gabbia di acciaio sottile stampata standard, forte resistenza agli urti, adatta per ambienti di lavoro con scosse leggere a media velocità;
• BK0408-TN: dotato di gabbia TN in nylon PA66 rinforzata con fibra di vetro, peso più leggero, basso rumore di attrito, migliore stabilità ad alta velocità per scene di trasmissione in miniatura pulite e silenziose.

L'impostazione densa del rullo dell'ago fornisce un'elevata capacità di carico radiale sotto una sezione trasversale radiale ultra-sottile.La superficie dell'albero corrispondente deve essere scaldata fino a HRC60·64 e superfinita allo specchio per servire come corsia internaQuesta serie sopporta solo carico radiale puro, ampiamente utilizzato per micro riduttori, utensili elettrici portatili in miniatura, piccoli macchinari per ufficio, rulli tessili micro tensione,automazione piccoli componenti scorrevoli e leggeri gruppi di trasmissione giocattolo con spazio di installazione radiale estremamente limitato.

Fw (Diametro interno dell'assemblaggio dell'ago): 4 mm
Diametro esterno D: 8 mm
Larghezza totale C: 8 mm
Struttura: cuscinetto con aghi di tazza di una riga chiusa, senza anello interno
Materiale esterno della tazza: acciaio a cuscinetto cromato ad alto tenore di carbonio GCr15
Disponibilità radiale standard: Disponibilità normale NC
Campiera minima r: 0,3 mm
Durezza dell'albero di abbinamento richiesta: HRC60·64 superfinitura a specchio

Tipo di gabbia: gabbia di acciaio al carbonio sottile stampata
Carico dinamico Cr: 1760 N
Corpo di carico statico: 1370 N
Velocità limite di riferimento del grasso: 22000 giri/min
Velocità limite di lubrificazione con olio: 26000 giri/min
Peso netto: 0,0016 kg

Tipo di gabbia: gabbia di plastica PA66 TN rinforzata con fibra di vetro
Carico dinamico Cr: 1540 N
Corpo di carico statico: 1070 N
Velocità limite di riferimento del grasso: 28000 giri/min
Velocità limite di lubrificazione con olio: 40000 giri/min
Peso netto: 0,0018 kg
Disegni dimensionali completi e dati di carico tecnico completi di due modelli sono disponibili su richiesta del cliente.

1. Progettazione integrata con tappo interno chiuso auto-localizzabile, direttamente premuta nell'alloggiamento del buco cieco senza parti di fissaggio assiale aggiuntive, numero di parti e costo di montaggio delle attrezzature di taglio in miniatura
2. Ultra-miniatura sottile sezione trasversale radiale ridurre notevolmente l'apparecchiatura spazio occupato radiale, perfetto per la trasmissione micro compatta progetto strutturale
3. Due opzioni di gabbia (acciaio / nylon TN) rispondono a diverse esigenze di lavoro: gabbia in acciaio per la resistenza agli urti, gabbia TN PA66 per il rumore ultra basso e l'operazione ad alta velocità
4. La struttura compatta e densa dell'ago garantisce un'affidabile rigidità radiale e capacità di carico, un funzionamento continuo e stabile a bassa velocità media
5. Gabbia di nylon TN leggera riduce l'attrito di rotolamento, riduce il rumore di marcia e migliora la levigatezza della rotazione ad alta velocità senza problemi di carenza di olio facilmente
6. Opzioni personalizzabili includono sigillo di gomma RS singolo, C3 ampliato spazio libero radiale, coppa tirata in acciaio inossidabile antirruggine, marcatura laser OEM e riempimento a bassa temperatura con lubrificante

Semplificare efficacemente l'elaborazione meccanica delle carcasse dei micro fori ciechi e prolungare la durata di vita degli assemblaggi di trasmissione miniatura a fine albero

Questo set di cuscinetti a rulli con aghi chiusi in miniatura BK0408 / BK0408-TN è ampiamente adattato per le seguenti apparecchiature industriali e civili micro leggere:

• Cavi di trasmissione a riduttore in miniatura, piccoli gruppi di supporto per il foro cieco dell'albero della trasmissione
• Mini utensili elettrici portatili, piccole macchine elettriche per giardini
• Apparecchiature per ufficio di precisione di piccole dimensioni
• Meccanismi di scorrere lineari in miniatura e componenti di posizionamento dell'albero a micro camma
• Giocattoli leggeri, piccoli apparecchi elettrici per uso domestico
• Ricambi di ricambio per apparecchiature per cuscinetti a rulli a goccia a miniatura di diametro interno di 4 mm

Soluzione ideale di portamento a piccole velocità a doppia opzione per apparecchiature di trasmissione in miniatura a buco cieco

• 25 anni di esperienza professionale nella produzione di cuscinetti a rulli a goccia di serie BK in miniatura
• Due modelli interscambiabili in termini di dimensioni con cuscinetti della serie BK0408 della norma internazionale, tolleranza dimensionale uniforme della coppa esterna
• Servizio OEM e ODM personalizzato completo che supporta la sigillatura RS, il guscio in acciaio inossidabile e la personalizzazione speciale
• Ispezione rigorosa dell'intero processo: prova della durezza della materia prima, precisione del tracciamento profondo, tenuta dell'assemblaggio della gabbia e prova del ciclo di velocità dinamica prima della consegna
• Il team di ingegneri di cuscinetti professionisti fornisce una tolleranza di alloggiamento per micro buchi ciechi e una guida all'installazione della durezza dell'albero corrispondente entro 24 ore
• Linee di montaggio stabili per la produzione di massa con prezzo all'ingrosso preferenziale per i produttori di apparecchiature in miniatura a lungo termine

Ci concentriamo sul posizionamento assiale stabile, prestazioni a basso rumore e cooperazione a lungo termine con acquirenti industriali globali

• Ispezione della composizione chimica delle materie prime e della durezza superficiale dell'acciaio a cuscinetti cromati GCr15
• Precisione di tracciatura profonda, taglio e lavorazione di modellazione per coppe esterne tirate a fine chiuso integrate
• Processo di trattamento termico a temperatura costante per stabilizzare lo stress interno della tazza esterna e migliorare la resistenza all'usura
• Prova di prestazioni separate per due versioni: resistenza all'impatto della gabbia in acciaio, resistenza al rumore e alla temperatura ad alta velocità della gabbia in nylon TN, uniformità del libero radiale
• Ispezione uniforme dell'assemblaggio del rullo ad ago e riesame delle dimensioni e dell'aspetto separati per ciascun modello prima dell'imballaggio e della spedizione antirrugine
• Ogni lotto di cuscinetti supera la prova di durata del ciclo di campionamento per garantire un funzionamento stabile del carico radiale negli alloggiamenti per micro buchi ciechi

Se avete bisogno di una gabbia in acciaio di alta qualità BK0408 e una gabbia in nylon BK0408-TN PA66 miniatura con cuscinetti a rulli a goccia per micro cambio e mini attrezzature elettricheInviaci direttamente la tua richiesta.
Dopo aver inviato la richiesta, riceverete un servizio completo di assistenza professionale:

• Risposta rapida ufficiale di fabbrica entro 24 ore
• Tolleranza di alloggiamento per micro buchi ciechi uno contro uno e parametro di durezza dell'albero di abbinamento, guida di abbinamento da ingegneri di cuscinetti professionisti
• Suggerimenti di soluzioni per cuscinetti personalizzati, comprese le varianti sigillate RS e le opzioni di coppe di stainless steel antiruggine
• Prezzi all'ingrosso di vendita a granel diretti in fabbrica per ordini a granello combinati di due modelli misti

Invia il tuo quantitativo di acquisto richiesto di ogni modello e ambiente operativo dell'attrezzatura per ottenere un preventivo formale dettagliato

D1: Cosa significa il suffisso TN in BK0408-TN?
A1: TN significa gabbia di plastica PA66 rinforzata con fibra di vetro, più leggera, a basso attrito e adatta per un funzionamento silenzioso ad alta velocità.
D2: Qual è la differenza fondamentale tra BK0408 e BK0408-TN?
A2: medesime dimensioni complessive; BK0408 utilizza una gabbia in acciaio con una maggiore capacità di carico e resistenza agli urti; BK0408-TN utilizza una gabbia in nylon per una velocità limite più elevata e un rumore di marcia inferiore.
D3: I cuscinetti della serie BK possono funzionare senza un albero di terra indurito?
A3: Non raccomandato. La superficie di contatto dell'albero corrispondente deve raggiungere la durezza di spegnimento HRC60 ‰ 64 con finitura a specchio per agire come corsia interna ed evitare un'usura rapida.
