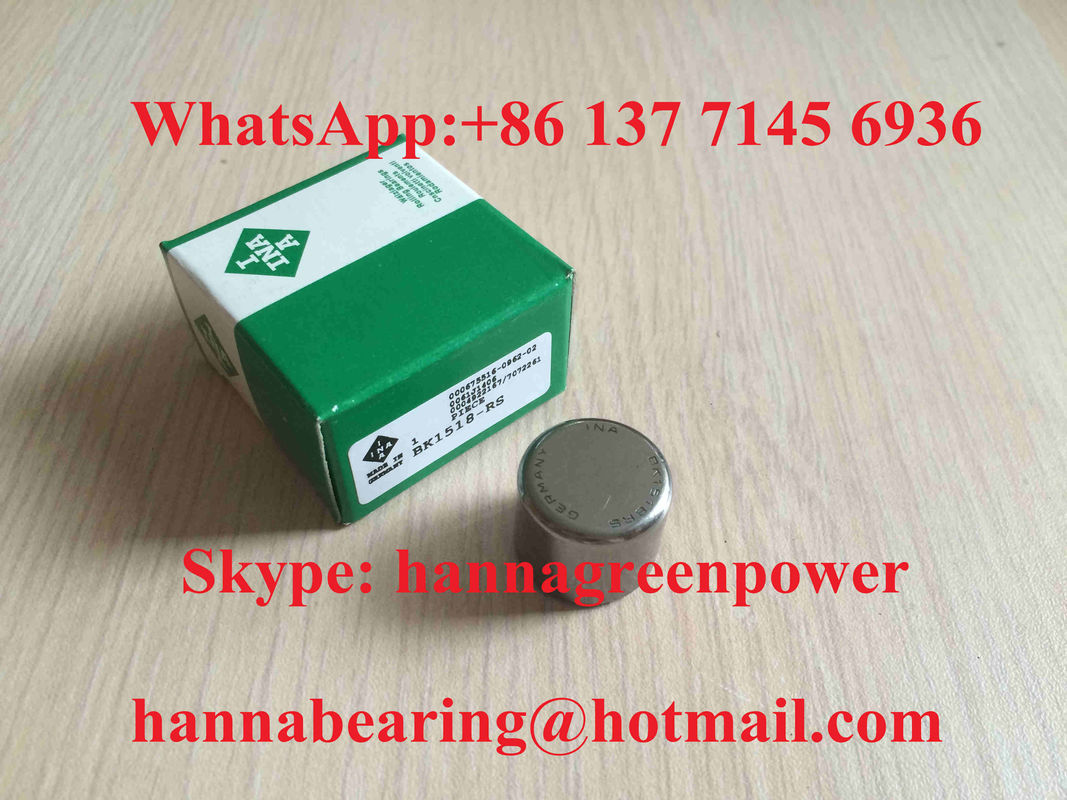

BK1512-RS BK1512 Coppa a punta chiusa 15x21x12mm

1. Panoramica del prodotto

BK1512, BK1512-RS e BK152112 sono cuscinetti a rullini con gabbia stampata a tazza chiusa, a fila singola, metrici, senza anello interno, con diametro interno del rullo Fw=15mm, diametro esterno D=21mm, larghezza totale C=12mm, differenziati dal design di tenuta e dalla disposizione dei rullini. Questa serie BK adotta una tazza esterna integrata in acciaio stampato con un cappuccio di fondo chiuso in un unico pezzo, che fornisce un limite assiale automatico all'interno degli alloggiamenti ciechi, eliminando anelli elastici aggiuntivi, spalle dell'albero e coperchi terminali per semplificare le fasi di assemblaggio.

• BK1512: Standard 12mm di larghezza sottile tipo aperto senza guarnizione in gomma, eccellente dissipazione del calore per ambienti di lavoro interni puliti e asciutti;
• BK1512-RS: 12mm di larghezza, guarnizione in gomma a contatto singolo labbro NBR RS sul lato aperto, blocca polvere fine, fluido da taglio e umidità leggera per officine di produzione leggermente inquinate;
• BK152112: 12mm, disposizione densa di aghi completamente ispessiti senza spazio aperto, area di contatto maggiore per migliorare la capacità di carico radiale dinamica e statica per condizioni di carico d'urto pesanti.

La gabbia in acciaio stampato sottile separa uniformemente i rullini densi per ottenere una capacità di cuscinetto radiale ultra-elevata in una sezione trasversale radiale ultra-stretta. La superficie dell'albero di installazione abbinata deve essere temprata e superfinita a specchio per fungere da pista di rotolamento interna. Questa serie sopporta solo carichi puramente radiali, ampiamente utilizzata per riduttori miniaturizzati, utensili elettrici portatili, rulli tenditori tessili, parti scorrevoli cieche per automazione, valvole idrauliche micro e assemblaggi di posizionamento terminale albero di macchine agricole leggere con limiti di spazio radiale rigorosi.

Richiedi un preventivo entro 24 ore per il tuo progetto

2. Specifiche tecniche

Parametri base unificati

Fw (diametro interno gruppo aghi): 15 mm
Diametro esterno D: 21 mm
Larghezza totale C: 12 mm
Struttura: Cuscinetto a rullini con gabbia stampata a tazza chiusa, a fila singola, senza anello interno
Materiale: Tazza stampata e rullini in acciaio per cuscinetti GCr15 ad alto tenore di carbonio e cromo
Gioco radiale standard: CN gioco normale
Velocità di rotazione limite con grasso di riferimento: 15300 giri/min
Velocità di rotazione limite con lubrificazione ad olio: 19100 giri/min
Durezza albero di accoppiamento richiesta: HRC60–64 con superfinizione a specchio
Smusso minimo r: 0,6 mm

BK1512

Tenuta: Cappuccio di fondo singolo chiuso, estremità aperta opposta senza tenuta
Carico dinamico Cr: 8760 N
Carico statico Cor: 11400 N
Limite di carico a fatica Pu: 1620 N
Peso netto: 0,0098 kg

BK1512-RS

Tenuta: Cappuccio di fondo chiuso + guarnizione in gomma a contatto singolo RS sul lato aperto
Carico dinamico Cr: 8430 N
Carico statico Cor: 10980 N
Limite di carico a fatica Pu: 1570 N
Peso netto: 0,0102 kg

BK152112

Tenuta: Struttura a tazza chiusa con aghi ispessiti completamente sigillata senza apertura
Carico dinamico Cr: 10120 N
Carico statico Cor: 13050 N
Limite di carico a fatica Pu: 1840 N
Peso netto: 0,0107 kg
Disegni dimensionali completi e dati di carico tecnici completi dei tre modelli sono disponibili su richiesta del cliente.

3. Vantaggi chiave

1. Design autoportante integrato con cappuccio terminale chiuso, premuto direttamente nell'alloggiamento cieco senza parti di fissaggio assiale aggiuntive, riducendo la quantità di componenti e i costi di manodopera per l'assemblaggio
2. La sezione trasversale radiale ultra-sottile minimizza lo spazio occupato radialmente dall'attrezzatura, soddisfa perfettamente i requisiti di progettazione di strutture di trasmissione compatte miniaturizzate
3. Tre versioni strutturali opzionali (aperte / sigillate RS singole / ispessite per carichi pesanti) coprono le condizioni di lavoro principali: ambienti asciutti e puliti, umidi e polverosi e carichi d'urto alternati pesanti
4. La disposizione densa dei rullini fornisce una rigidità radiale e una capacità di carico eccezionali, un funzionamento stabile a velocità media continua sotto carichi d'urto di avviamento-arresto frequenti
5. La gabbia leggera in acciaio stampato garantisce una guida uniforme dei rullini, una bassa perdita per attrito e un'efficiente dissipazione del calore per un funzionamento continuo delle apparecchiature per lunghi cicli
6. Le opzioni personalizzabili includono guarnizioni composite 2RS su entrambi i lati, gioco radiale ampliato C3, tazza stampata in acciaio inossidabile antiruggine, marcatura laser OEM e riempimento di grasso resistente all'usura ad alta temperatura

Semplifica efficacemente i processi di lavorazione degli alloggiamenti ciechi e prolunga la durata degli assemblaggi di trasmissione compatti all'estremità dell'albero

4. Applicazioni

Questo set di cuscinetti a rullini con gabbia stampata a tazza chiusa multi-specifica BK1512 / BK1512-RS / BK152112 è ampiamente abbinato per le seguenti attrezzature industriali leggere e medie compatte:

• Riduttori miniaturizzati, assemblaggi di supporto all'estremità dell'albero di scatole di trasmissione piccole con alloggiamento cieco
• Utensili elettrici portatili, mini macchine da giardino e parti rotanti leggere di macchine agricole
• Telai per tessitura, unità tenditrici scorrevoli per piccole attrezzature di stampa
• Meccanismi scorrevoli lineari in miniatura per automazione e componenti di posizionamento dell'albero a camme
• Valvole di controllo idraulico piccole, assemblaggi scorrevoli rotanti leggeri per micro pompe dell'acqua
• Ricambi aftermarket per apparecchiature con cuscinetti a rullini con gabbia stampata a tazza chiusa con diametro interno di 15 mm

Soluzione ideale di cuscinetti ad alto carico radiale multi-opzione per apparecchiature di trasmissione industriale con alloggiamento cieco all'estremità dell'albero e spazio di installazione limitato

5. Perché scegliere GQZ Bearing

• 25 anni di esperienza professionale nella produzione di cuscinetti a rullini con gabbia stampata a tazza chiusa serie BK
• Tre modelli completamente intercambiabili dimensionalmente con i cuscinetti standard internazionali serie BK15, tolleranza dimensionale e indicatori di prestazioni di carico coerenti
• Servizio OEM e ODM completo con supporto per tenute su entrambi i lati, guscio in acciaio inossidabile e personalizzazione del gioco speciale
• Ispezione rigorosa dell'intero processo: test di durezza delle materie prime, precisione della stampatura della tazza, tenuta e test di fatica del carico dinamico prima della consegna
• Il team di ingegneri cuscinetti professionisti fornisce indicazioni sull'alloggiamento cieco e sulla durezza dell'albero di accoppiamento entro 24 ore
• Linee di assemblaggio di produzione di massa stabili su larga scala con prezzi all'ingrosso preferenziali per produttori di macchinari a lungo termine

Ci concentriamo su prestazioni affidabili di autoposizionamento assiale, lunga durata e cooperazione stabile e vantaggiosa per tutti con acquirenti industriali globali

6. Controllo qualità

• Ispezione della composizione chimica delle materie prime e della durezza superficiale dell'acciaio per cuscinetti al cromo GCr15
• Stampaggio di precisione, tranciatura e formatura per la tazza esterna stampata chiusa integrata
• Processo di trattamento termico a temperatura costante per stabilizzare lo stress interno del metallo e migliorare la resistenza all'usura superficiale
• Test di prestazioni completi: uniformità del gioco radiale, coerenza della disposizione dei rullini, capacità di carico dinamico/statico e durata antipolvere della tenuta RS
• Ispezione uniforme del gruppo rullini e re-ispezione dimensionale e visiva separata per ogni modello prima dell'imballaggio antiruggine e della spedizione

Ogni lotto di cuscinetti supera il test di durata del ciclo di pompaggio completo per garantire un funzionamento stabile sotto carico radiale pesante in alloggiamenti ciechi

7. Richiedi un preventivo ora

Se hai bisogno di cuscinetti a rullini con gabbia stampata a tazza chiusa di alta qualità BK1512 tipo aperto, BK1512-RS sigillato singolarmente e BK152112 ispessito per carichi pesanti per riduttori miniaturizzati e attrezzature per utensili elettrici, inviaci direttamente la tua richiesta.
Riceverai servizi di supporto professionali completi dopo aver inviato la richiesta:

• Risposta rapida del preventivo ufficiale di fabbrica entro 24 ore
• Guida personalizzata per la tolleranza dell'alloggiamento cieco e i parametri di durezza dell'albero di accoppiamento da parte di ingegneri cuscinetti professionisti
• Suggerimenti per soluzioni di cuscinetti personalizzate, comprese varianti sigillate RS doppie e opzioni di tazza stampata in acciaio inossidabile antiruggine
• Prezzo all'ingrosso diretto di fabbrica competitivo per ordini in blocco misti dei tre modelli

Invia la quantità di acquisto richiesta di ciascun modello e l'ambiente operativo dell'attrezzatura per ottenere un preventivo formale dettagliato

8. FAQ

1. D1: Cosa significa il suffisso RS in BK1512-RS?
   R1: RS si riferisce a una guarnizione in gomma a contatto singolo labbro NBR installata all'estremità aperta del cuscinetto chiuso, utilizzata per bloccare polvere, refrigerante e umidità leggera.
2. D2: Qual è la differenza principale tra BK1512 e BK152112?
   R2: Le dimensioni Fw e del diametro esterno sono completamente coerenti; BK152112 adotta una disposizione di rullini densi ispessiti per migliorare notevolmente la capacità di carico radiale dinamica e statica, adatta a condizioni di lavoro con carichi d'urto pesanti.
3. D3: I cuscinetti serie BK possono funzionare senza un albero temprato e rettificato?
   R3: Non consigliato. La superficie di contatto dell'albero di accoppiamento deve raggiungere una durezza di tempra HRC60–64 con superfinizione a specchio per fungere da pista di rotolamento interna ed evitare un rapido guasto per abrasione del cuscinetto.
