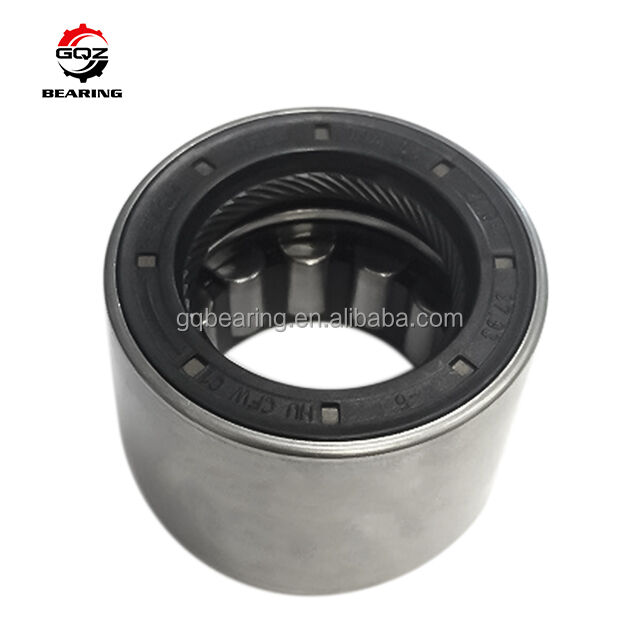

BK1516 BK1516-RS BK152116 Cuscinetto a rulli ad ago con gabbia PA66 15x21x16mm

1. Visualizzazione del prodotto

BK1516, BK1516-RS e BK152116 sono cuscinetti a rulli a goccioli di coppe di linea singola metrica senza anello interno, di dimensioni unificate Fw = 15 mm di diametro interno, diametro esterno D = 21 mm,larghezza totale C=16 mmLa serie BK adotta una coppa esterna in acciaio stampata integrata con tappo inferiore chiuso integrato,che realizza la limitazione assiale automatica all'interno di alloggiamenti a buco cieco, eliminando gli anelli di scatto extra, le spalle dell'albero e le coperture finali per semplificare il processo di assemblaggio.

• BK1516: tipo aperto standard di larghezza 16 mm senza sigillo di gomma, eccellente dissipazione del calore per ambienti interni puliti e asciutti;
• BK1516-RS: sigillo di gomma di contatto NBR RS a una sola bocca di larghezza di 16 mm sul lato aperto, blocca la polvere fine, il fluido di taglio e l'umidità leggera per scene di produzione leggermente inquinate;
• BK152116: Disposizione dell'ago denso e completamente spessito da 16 mm senza spazi aperti, area di contatto più ampia per migliorare la capacità di carico radiale dinamico e statico per condizioni di lavoro con carico da urto pesante.

Equipaggiato con una gabbia di acciaio sottile stampata per separare uniformemente i rulli densi con aghi, realizzando una capacità di carico radiale ultra elevata sotto una sezione radiale ultra stretta.La superficie dell'albero di installazione corrispondente deve essere spegnata e specchio superfinito per servire come la corsia interna. Questa serie sopporta solo carico radiale puro, ampiamente applicato a riduttori in miniatura, utensili elettrici portatili, rulli di tensione tessili, componenti di scorrevole a fori ciechi di automazione,Valvole idrauliche di piccole dimensioni e gruppi di posizionamento dell'estremità dell'albero delle macchine agricole leggere con rigide limitazioni di spazio radiale.

Ottenere un preventivo entro 24 ore per il vostro progetto

2. Specificativi tecnici

Parametri standard di base unificati

Fw (diametro interno dell'assemblaggio dell'ago): 15 mm
Diametro esterno D: 21 mm
Larghezza totale C: 16 mm
Struttura: cuscinetto con ago di tazza di una fila chiusa, senza anello interno, supporto a rulli in acciaio stampato
Materiale: rulli per bicchieri e aghi GCr15 in acciaio con cuscinetti cromati ad alto tenore di carbonio
Disponibilità radiale standard: Disponibilità normale NC
Grassi di riferimento che limitano la velocità di rotazione: 14500 giri/min
L'olio di lubrificazione limita la velocità di rotazione: 18200 giri/min
Durezza dell'albero di abbinamento richiesta: HRC60·64 con finitura a specchio
Campiera minima r: 0,6 mm

BK1516

Sigillamento: singolo tappo inferiore chiuso, fine opposta aperta senza sigillo
Carico dinamico Cr: 11200 N
Corpo di carico statico: 14600 N
Limite di carico da stanchezza Pu: 1980 N
Peso netto: 0,0132 kg

BK1516-RS

Sigillamento: tappo inferiore chiuso + sigillo di gomma a contatto RS singolo sul lato aperto
Cargo dinamico Cr: 10850 N
Corpo di carico statico: 14150 N
L'impostazione di carico di stanchezza Pu: 1920 N
Peso netto: 0,0137 kg

BK152116

Sigillatura: struttura del bicchiere chiuso a rotoli spessiti completamente chiusa senza port aperto
Carico dinamico Cr: 12900 N
Corpo di carico statico: 16700 N
Limite di carico da stanchezza Pu: 2240 N
Peso netto: 0,0143 kg
Disegni dimensionali completi e dati di carico tecnico completi di tre modelli sono disponibili su richiesta del cliente.

3. Principali vantaggi

1. Progettazione integrata di auto-posizionamento con cappuccio chiuso, direttamente premuta nell'alloggiamento del buco cieco senza accessori di fissaggio assiale extra, riducendo notevolmente il numero di parti e il costo del lavoro di assemblaggio
2. La sezione trasversale radiale ultra-sottile riduce al minimo lo spazio occupato dalle trasmissioni radiali dell'apparecchiatura, rispondendo perfettamente alle esigenze di progettazione strutturale della trasmissione compatta miniaturizzata
3. Tre varianti strutturali opzionali (aperto / singolo RS sigillato / pesante spessito) coprono tutte le condizioni di lavoro comuni: ambienti puliti e asciutti, umidi e polverosi e pesanti carichi alternativi di urto
4. Disposizione densa del rullo dell'ago fornisce un'eccellente rigidità radiale e capacità di carico, un funzionamento continuo stabile a media velocità sotto frequenti carichi di impatto di partenza-arresto
5. La gabbia in acciaio stampato leggero garantisce una guida uniforme dei rulli, una bassa perdita di attrito e un'efficiente dissipazione del calore per il funzionamento continuo dell'apparecchiatura a lungo ciclo
6. Opzioni personalizzabili includono sigilli compositi 2RS a doppio lato, C3 ampliato spazio radiale, coppa tirata in acciaio inossidabile antirruggine, marcatura laser OEM e riempimento di grasso resistente all'usura ad alta temperatura

Semplificare efficacemente le procedure di lavorazione dell'alloggiamento a buco cieco e prolungare la durata di servizio degli assemblaggi di trasmissione compatti a fine albero

4Applicazioni

Questo set di cuscinetti a rulli a ago chiuso con specifiche multiple BK1516 / BK1516-RS / BK152116 è ampiamente adattato per le seguenti apparecchiature industriali compatte leggere e medie:

• Cavi riduttori in miniatura, gruppi di supporto per l'estremità dell'albero a buco cieco della piccola trasmissione
• Strumenti elettrici portatili, macchine da giardino e parti mobili rotanti agricole leggere
• Tessitori per tessitura tessile, piccole macchine per la stampa a rulli scorrevoli
• Meccanismi di scorrere lineari in miniatura e componenti di posizionamento dell'albero a camme
• Valvole di controllo idrauliche di piccole dimensioni, micro pompe idriche, gruppi rotanti scorrevoli leggeri
• Ricambi di ricambio per apparecchiature per cuscinetti a rulli a goccia con diametro interno chiuso di 15 mm

Soluzione ideale per il cuscinetto ad alto carico radiale multi-opzione per apparecchiature di trasmissione industriali a filo cieco con spazio di installazione limitato

5. Perché scegliere GQZ Bearing

1. 25 anni di esperienza professionale nella produzione di cuscinetti a rulli a goccia di serie BK a punta chiusa
2. Tre modelli completamente intercambiabili dimensionalmente con cuscinetti della serie BK15 di norma internazionale, tolleranza dimensionale coerente e indicatori di prestazioni di carico
3. Servizio OEM e ODM personalizzato completo che supporta sigillamento a doppio lato, guscio in acciaio inossidabile e personalizzazione speciale
4. Ispezione rigorosa dell'intero processo: prova della durezza della materia prima, precisione di timbrazione del bicchiere tirato, tenuta della tenuta e prova del ciclo di stanchezza da carico dinamico prima della consegna
5. Il team di ingegneria di cuscinetti professionisti fornisce tolleranza all'alloggiamento del buco cieco e guida all'installazione della durezza dell'albero corrispondente entro 24 ore
6. Linee di montaggio stabili per la produzione di massa su larga scala con prezzo all'ingrosso preferenziale per i produttori di macchine e attrezzature a lungo termine

Ci concentriamo sulle prestazioni affidabili di auto-posizionamento assiale, sulla lunga durata di vita e sulla cooperazione stabile a lungo termine con acquirenti industriali globali

6Controllo della qualità

• Ispezione della composizione chimica delle materie prime e della durezza superficiale dell'acciaio a cuscinetti cromati GCr15
• Precisione di tracciatura profonda, taglio e lavorazione di modellazione per coppe esterne tirate a fine chiuso integrate
• Processo di trattamento termico a temperatura costante per stabilizzare lo stress interno del metallo e migliorare la resistenza all'usura della superficie
• Prova completa delle prestazioni: uniformità del libero radiale, consistenza dell'arrangiamento del rullo dell'ago, capacità di carico dinamico/statico e resistenza alla polvere del sigillo RS
• Ispezione uniforme dell'assemblaggio dei rulli e riesame delle dimensioni e dell'aspetto separati di ciascun modello prima dell'imballaggio antirrugine e della spedizione

Ogni lotto di cuscinetti passa il test di durata del ciclo di campionamento per garantire un funzionamento stabile con carico radiale pesante nei cascami a buco cieco

7Prendi una citazione ora.

Se avete bisogno di cuscinetti a rulli a goccia di alta qualità BK1516 di tipo aperto, BK1516-RS mono sigillato e BK152116 spessito per carico pesante, con fine chiuso, per mini cassetti di cambio e attrezzature elettriche,Inviaci direttamente la tua richiesta.
Dopo aver inviato la richiesta, riceverete un servizio completo di assistenza professionale:

• Risposta rapida ufficiale di fabbrica entro 24 ore
• Tolleranza di alloggiamento del buco cieco uno contro uno e parametro di durezza dell'albero di abbinamento di abbinamento di guida da ingegneri di cuscinetti professionali
• Suggerimenti di soluzioni per cuscinetti personalizzati, comprese le varianti sigillate a doppio RS e le opzioni di coppe di stainless steel antiruggine
• Prezzi all'ingrosso di vendita a granel diretti in fabbrica per ordini a granello combinati di tre modelli misti

Invia il tuo quantitativo di acquisto richiesto di ogni modello e ambiente operativo dell'attrezzatura per ottenere un preventivo formale dettagliato

8. FAQ

D1: Cosa significa il suffisso RS in BK1516-RS?
A1: RS si riferisce a un sigillo di gomma di contatto NBR a una sola bocca installato all'estremità aperta di un cuscinetto chiuso, utilizzato per bloccare la polvere, il liquido di raffreddamento e l'umidità.

D2: Qual è la differenza fondamentale tra BK1516 e BK152116?
A2: le dimensioni di Fw e di diametro esterno sono pienamente coerenti; BK152116 adotta una disposizione di rulli a ago denso e spessito per migliorare notevolmente la capacità di carico radiale dinamico e statico,adatti a condizioni di lavoro con carico pesante.

D3: I cuscinetti della serie BK possono funzionare senza un albero di terra indurito?
A3: Non raccomandato. La superficie di contatto dell'albero di abbinamento deve raggiungere la durezza di spegnimento HRC60 ∼64 con superfinitura a specchio per servire come corsia interna ed evitare il fallimento rapido dell'abrasione del cuscinetto.
