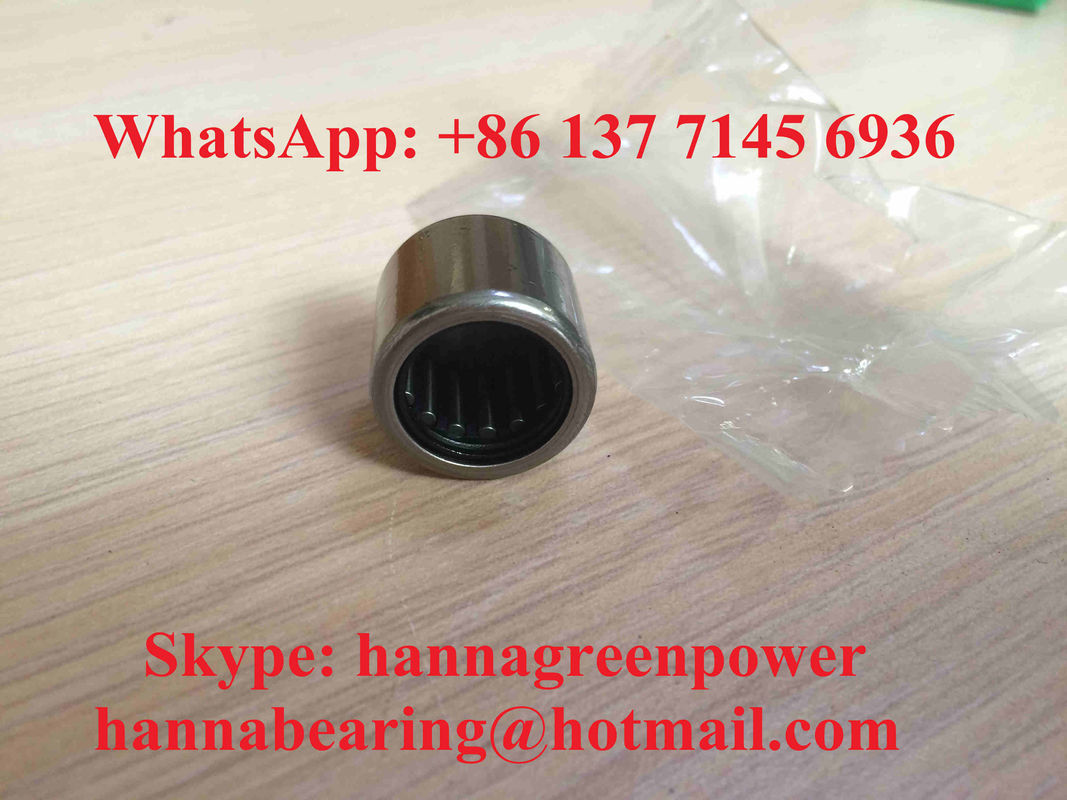

BK1015 BK1015-RS BK101415 Cuscinetto a rulli a ago con capo chiuso

1.Suggerimento del prodotto

BK1015, BK1015-RS e BK101415 sono cuscinetti a rulli a goccioli di coppe a tiro chiuso a riga singola metrici senza anello interno, dimensioni unificate del nucleo Fw = 10 mm di diametro interno del gruppo di rulli, diametro esterno D = 14 mm,larghezza totale C=15 mmLa serie BK adotta una coppa esterna in acciaio stampata integrata con tappo inferiore chiuso integrato,che realizza il limite assiale automatico nelle carcasse a buco cieco, eliminando gli anelli di blocco aggiuntivi, le spalle dell'albero e le parti di copertura della parte finale per semplificare il processo di montaggio.

• BK1015: tipo standard a fine aperto larghezza 15 mm, senza sigillo in gomma, eccellente dissipazione del calore per ambienti interni puliti e asciutti;

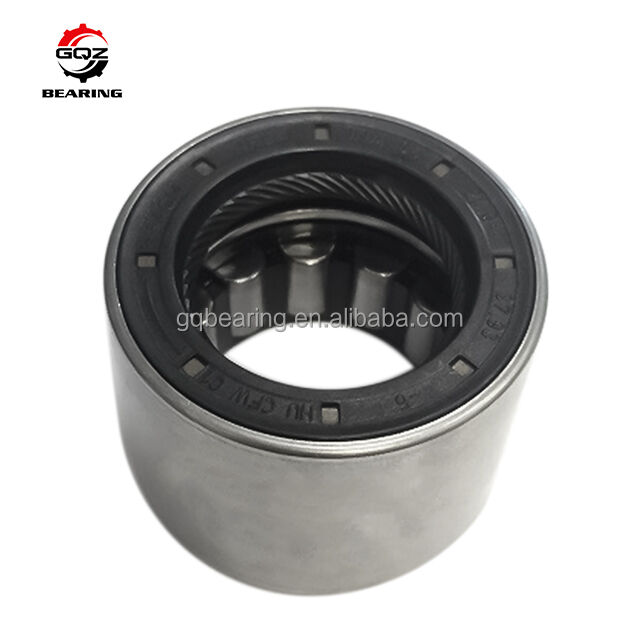

• BK1015-RS: sigillo di gomma RS NBR a una sola bocca di larghezza di 15 mm sul lato aperto, che blocca efficacemente la polvere fine, il fluido di taglio e l'umidità leggera per le scene di produzione leggermente inquinate;
• BK101415: 15 mm di struttura a rulli a ago denso, senza spazi aperti, area di contatto più ampia per migliorare la capacità di carico radiale dinamica e statica per condizioni di lavoro con carico da urto pesante.

Equipaggiato con una gabbia di acciaio sottile stampata per separare uniformemente i rulli densi con aghi, realizzando una capacità di carico radiale ultra elevata sotto una sezione radiale ultra stretta.La superficie dell'albero di installazione corrispondente deve essere spegnata e specchio superfinito per servire come la corsia interna. Questa serie sopporta solo carico radiale puro, ampiamente applicato a riduttori in miniatura, utensili elettrici portatili, rulli di tensione tessili, componenti di scorrevole a fori ciechi di automazione,Valvole idrauliche di piccole dimensioni e gruppi di posizionamento dell'estremità dell'albero delle macchine agricole leggere con rigide limitazioni di spazio radiale.

Ottenere un preventivo entro 24 ore per il vostro progetto

2Specificativi tecnici

Parametri standard di base unificati

• Fw (Diametro interno dell'assemblaggio dell'ago): 10 mm
• Diametro esterno D: 14 mm
• Larghezza totale C: 15 mm
• Struttura: cuscinetto con ago di tazza di una fila chiusa, senza anello interno, supporto a rulli in acciaio stampato
• Materiale: rulli per bicchieri e aghi GCr15 in acciaio con cuscinetti cromati ad alto tenore di carbonio
• Disponibilità radiale standard: Disponibilità normale NC
• Grassi di riferimento che limitano la velocità di rotazione: 19000 giri/min
• L'olio di lubrificazione limita la velocità di rotazione: 24300 giri/min
• Durezza dell'albero di abbinamento richiesta: HRC60·64 con finitura a specchio
• Campiera minima r: 0,4 mm

BK1015

• Sigillamento: singolo tappo inferiore chiuso, fine opposta aperta senza sigillo
• Carico dinamico Cr: 6800 N
• Corpo di carico statico: 8800 N
• Limite di carico da stanchezza Pu: 1230 N
• Peso netto: 0,0062 kg

BK1015-RS

• Sigillamento: tappo inferiore chiuso + sigillo di gomma a contatto RS singolo sul lato aperto
• Carico dinamico Cr: 6550 N
• Corpo di carico statico: 8460 N
• Limite di carico da stanchezza Pu: 1180 N
• Peso netto: 0,0065 kg

BK101415

• Sigillatura: struttura del bicchiere chiuso a rotoli spessiti completamente chiusa senza port aperto
• Carico dinamico Cr: 7620 N
• Corpo di carico statico: 9750 N
• Limite di carico da stanchezza Pu: 1350 N
• Peso netto: 0,0069 kg

Disegni dimensionali completi e dati di carico tecnico completi di tre modelli sono disponibili su richiesta del cliente.

3.Vantaggi chiave

1. Progettazione integrata di auto-posizionamento con cappuccio chiuso, installata direttamente nell'alloggiamento a buco cieco senza accessori di fissaggio assiale aggiuntivi, riducendo notevolmente il numero di parti e il costo del lavoro di assemblaggio
2. La sezione trasversale radiale ultra-sottile riduce al minimo lo spazio occupato dalle trasmissioni radiali dell'apparecchiatura, rispondendo perfettamente alle esigenze di progettazione strutturale della trasmissione compatta miniaturizzata
3. Tre varianti strutturali opzionali (aperto / singolo RS sigillato / pesante spessito) coprono tutte le condizioni di lavoro comuni: ambienti puliti e asciutti, umidi e polverosi e pesanti carichi alternativi di urto
4. Disposizione densa del rullo dell'ago fornisce un'eccellente rigidità radiale e capacità di carico, un funzionamento continuo stabile a media velocità sotto frequenti carichi di impatto di partenza-arresto
5. La gabbia in acciaio stampato leggero garantisce una guida uniforme dei rulli, una bassa perdita di attrito e un'efficiente dissipazione del calore per il funzionamento continuo dell'apparecchiatura a lungo ciclo
6. Opzioni personalizzabili includono sigilli compositi 2RS a doppio lato, C3 ampliato spazio radiale, coppa tirata in acciaio inossidabile antirruggine, marcatura laser OEM e riempimento di grasso resistente all'usura ad alta temperatura

Semplificare efficacemente le procedure di lavorazione dell'alloggiamento a buco cieco e prolungare la durata di servizio degli assemblaggi di trasmissione compatti a fine albero

4.Applicazioni

Questo set di cuscinetti a rulli a ago chiuso con specifiche multiple BK1015 / BK1015-RS / BK101415 è ampiamente adattato per le seguenti apparecchiature industriali compatte leggere e medie:

• Cavi riduttori in miniatura, gruppi di supporto per l'estremità dell'albero a buco cieco della piccola trasmissione
• Strumenti elettrici portatili, macchine da giardino e parti mobili rotanti agricole leggere
• Tessitori per tessitura tessile, piccole macchine per la stampa a rulli scorrevoli
• Meccanismi di scorrere lineari in miniatura e componenti di posizionamento dell'albero a camme
• Valvole di controllo idrauliche di piccole dimensioni, micro pompe idriche, gruppi rotanti scorrevoli leggeri
• Ricambi di ricambio per apparecchiature per cuscinetti a rulli a goccia con fine chiuso con diametro interno di 10 mm

Soluzione ideale per il cuscinetto ad alto carico radiale multi-opzione per apparecchiature di trasmissione industriali a filo cieco con spazio di installazione limitato

5.Perché scegliere il cuscinetto GQZ

• 25 anni di esperienza professionale nella produzione di cuscinetti a rulli a goccia di serie BK a punta chiusa
• Tre modelli interscambiabili in termini di dimensioni con cuscinetti della serie BK10 della norma internazionale, tolleranza dimensionale coerente e indicatori di prestazioni di carico
• Servizio OEM e ODM personalizzato completo che supporta sigillamento a doppio lato, guscio in acciaio inossidabile e personalizzazione speciale
• Ispezione rigorosa dell'intero processo: prova della durezza della materia prima, precisione di timbrazione del bicchiere tirato, tenuta della tenuta e prova del ciclo di stanchezza da carico dinamico prima della consegna
• Il team di ingegneria di cuscinetti professionisti fornisce tolleranza all'alloggiamento del buco cieco e guida all'installazione della durezza dell'albero corrispondente entro 24 ore
• Linee di montaggio stabili per la produzione di massa su larga scala con prezzo all'ingrosso preferenziale per i produttori di macchine e attrezzature a lungo termine

Ci concentriamo sulle prestazioni affidabili di auto-posizionamento assiale, sulla lunga durata di vita e sulla cooperazione stabile a lungo termine con acquirenti industriali globali

6Controllo della qualità

• Ispezione della composizione chimica delle materie prime e della durezza superficiale dell'acciaio a cuscinetti cromati GCr15
• Precisione di tracciatura profonda, taglio e lavorazione di modellazione per coppe esterne tirate a fine chiuso integrate
• Processo di trattamento termico a temperatura costante per stabilizzare lo stress interno del metallo e migliorare la resistenza all'usura della superficie
• Prova completa delle prestazioni: uniformità del libero radiale, consistenza dell'arrangiamento del rullo dell'ago, capacità di carico dinamico/statico e resistenza alla polvere del sigillo RS
• Ispezione uniforme dell'assemblaggio dei rulli e riesame delle dimensioni e dell'aspetto separati di ciascun modello prima dell'imballaggio antirrugine e della spedizione

Ogni lotto di cuscinetti passa il test di durata del ciclo di campionamento per garantire un funzionamento stabile con carico radiale pesante nei cascami a buco cieco

7. Ottieni una citazione ora

Se avete bisogno di cuscinetti a rulli a goccia di alta qualità BK1015 tipo aperto, BK1015-RS mono sigillato e BK101415 spessito a carico pesante a fine chiuso per mini cassetti di cambio e attrezzature elettriche,Inviaci direttamente la tua richiesta.

Dopo aver inviato la richiesta, riceverete un servizio completo di assistenza professionale:

• Risposta rapida ufficiale di fabbrica entro 24 ore
• Tolleranza di alloggiamento del buco cieco uno contro uno e parametro di durezza dell'albero di abbinamento di abbinamento di guida da ingegneri di cuscinetti professionali
• Suggerimenti di soluzioni per cuscinetti personalizzati, comprese le varianti sigillate a doppio RS e le opzioni di coppe di stainless steel antiruggine
• Prezzi all'ingrosso di vendita a granel diretti in fabbrica per ordini a granello combinati di tre modelli misti

Invia il tuo quantitativo di acquisto richiesto di ogni modello e ambiente operativo dell'attrezzatura per ottenere un preventivo formale dettagliato

8.FAQ

Q1:Cosa significa il suffisso RS in BK1015-RS?
A1:RS si riferisce a un sigillo di gomma di contatto NBR a una sola bocca installato all'estremità aperta di un cuscinetto chiuso, utilizzato per bloccare polvere, liquido di raffreddamento e umidità leggera.

Q2:Qual è la differenza fondamentale tra BK1015 e BK101415?
A2:Le dimensioni unificate di Fw e di diametro esterno sono coerenti; BK101415 adotta una disposizione di rulli a ago denso e spessito, che migliora notevolmente la capacità di carico radiale dinamico e statico,adatti a condizioni di lavoro con carico pesante.

Q3:I cuscinetti della serie BK possono funzionare senza un albero a terra indurito?
A3:Non raccomandato: la superficie di contatto dell'albero di abbinamento deve raggiungere la durezza di spegnimento HRC 60 ∼ 64 con superfinitura a specchio per servire come corsia interna ed evitare un rapido guasto dell'abrasione del cuscinetto.
