Cuscinetto a sfera ceramico H7004C-2RZ/P4 HQ1 DTA di disposizione ABEC-7 del fuso in tandem di precisione
1. Specificazione:
| Marca: | GQZ, NSK, THK, IKO o l'altra marca |
| Serie: | Cuscinetto a sfera angolare del contatto di alta precisione |
| No. del modello: | H7004C 2RZ/P4 HQ1 DTA |
| Diametro interno: | 20 (millimetro) |
| Diametro esterno | 42 (millimetro) |
| Spessore: | 12 (millimetro) |
| Caratteristica del cuscinetto: | palle ceramiche |
| Azione | 1552 pezzi in azione |
2. Caratteristica:
3. Angolo di contatto del contatto di Anguar:
CA: 25 gradi
B: 40 gradi
C: 15 gradi
A: 30 degress
4. Tipo di corrispondenza:
DB: di nuovo alla parte posteriore
DF: faccia a faccia
Distacco: Le serie si collegano

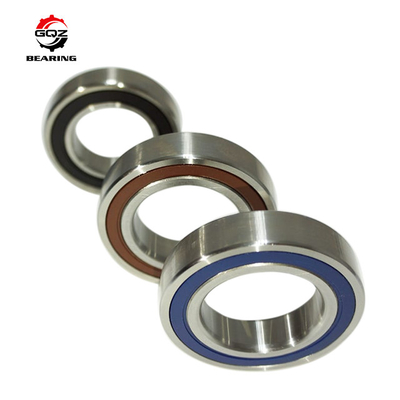

5. Immagine del cuscinetto:
6. Inoltre assicuriamo il cuscinetto a sfera angolare seguente del contatto di alta precisione:
|
Sopportando no. |
d (millimetro) |
D (millimetro) |
B (millimetro) |
|
H708C-2RZ P4 HQ1 |
8 |
22 |
7 |
|
H709C-2RZ P4 HQ1 |
9 |
24 |
7 |
|
H7000C-2RZ P4 HQ1 |
10 |
26 |
8 |
|
H7001C-2RZ P4 HQ1 |
12 |
28 |
8 |
|
H7002C-2RZ P4 HQ1 |
15 |
32 |
9 |
|
H7003C-2RZ P4 HQ1 |
17 |
35 |
10 |
|
H7004C-2RZ P4 HQ1 |
20 |
42 |
12 |
|
H7005C-2RZ P4 HQ1 |
25 |
47 |
12 |
|
H7006C-2RZ P4 HQ1 |
30 |
55 |
13 |
|
H7007C-2RZ P4 HQ1 |
35 |
62 |
14 |
|
H7008C-2RZ P4 HQ1 |
40 |
68 |
15 |
|
H7009C-2RZ P4 HQ1 |
45 |
75 |
16 |
|
H7010C-2RZ P4 HQ1 |
50 |
80 |
16 |
|
H7011C-2RZ P4 HQ1 |
55 |
90 |
18 |
|
H7012C-2RZ P4 HQ1 |
60 |
95 |
18 |
|
H7013C-2RZ P4 HQ1 |
65 |
100 |
18 |
|
H7014C-2RZ P4 HQ1 |
70 |
110 |
20 |
|
H7015C-2RZ P4 HQ1 |
75 |
115 |
20 |
|
H7016C-2RZ P4 HQ1 |
80 |
125 |
22 |
|
H7017C-2RZ P4 HQ1 |
85 |
130 |
22 |
|
H7018C-2RZ P4 HQ1 |
90 |
140 |
24 |
|
H7019C-2RZ P4 HQ1 |
95 |
145 |
24 |
|
H7020C-2RZ P4 HQ1 |
100 |
150 |
24 |
