Cuscinetto a sfera angolare 7005C 2RZ P4 DTA del contatto delle guarnizioni di gomma senza contatto
1. Specificazione:
Marca: | GQZ, NSK, THK, IKO o l'altra marca |
Serie: | Cuscinetto a sfera angolare del contatto di alta precisione |
No. del modello: | 7005C 2RZ P4 DTA |
Diametro interno: | 25 (millimetro) |
Diametro esterno | 47 (millimetro) |
Spessore: | 12 (millimetro) |
Caratteristica del cuscinetto: | Acciaio al cromo |
Azione | 2252 pezzi in azione |
2. Caratteristica:
3. Angolo di contatto del contatto di Anguar:
CA: 25 gradi
B: 40 gradi
C: 15 gradi
A: 30 degress
4. Tipo di corrispondenza:
DB: di nuovo alla parte posteriore
DF: faccia a faccia
Distacco: Le serie si collegano

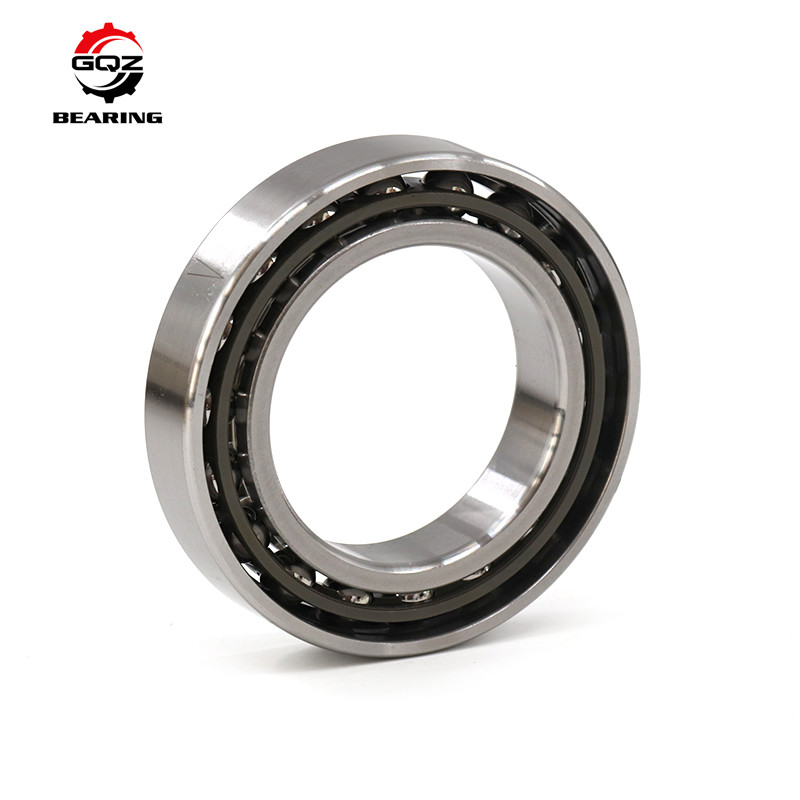

5. Immagine del cuscinetto:
6. Inoltre assicuriamo il cuscinetto a sfera angolare seguente del contatto di alta precisione:
Sopportando no. |
d (millimetro) |
D (millimetro) |
B (millimetro) |
H708C-2RZ P4 HQ1 |
8 |
22 |
7 |
H709C-2RZ P4 HQ1 |
9 |
24 |
7 |
H7000C-2RZ P4 HQ1 |
10 |
26 |
8 |
H7001C-2RZ P4 HQ1 |
12 |
28 |
8 |
H7002C-2RZ P4 HQ1 |
15 |
32 |
9 |
H7003C-2RZ P4 HQ1 |
17 |
35 |
10 |
H7004C-2RZ P4 HQ1 |
20 |
42 |
12 |
H7005C-2RZ P4 HQ1 |
25 |
47 |
12 |
H7006C-2RZ P4 HQ1 |
30 |
55 |
13 |
H7007C-2RZ P4 HQ1 |
35 |
62 |
14 |
H7008C-2RZ P4 HQ1 |
40 |
68 |
15 |
H7009C-2RZ P4 HQ1 |
45 |
75 |
16 |
H7010C-2RZ P4 HQ1 |
50 |
80 |
16 |
H7011C-2RZ P4 HQ1 |
55 |
90 |
18 |
H7012C-2RZ P4 HQ1 |
60 |
95 |
18 |
H7013C-2RZ P4 HQ1 |
65 |
100 |
18 |
H7014C-2RZ P4 HQ1 |
70 |
110 |
20 |
H7015C-2RZ P4 HQ1 |
75 |
115 |
20 |
H7016C-2RZ P4 HQ1 |
80 |
125 |
22 |
H7017C-2RZ P4 HQ1 |
85 |
130 |
22 |
H7018C-2RZ P4 HQ1 |
90 |
140 |
24 |
H7019C-2RZ P4 HQ1 |
95 |
145 |
24 |
H7020C-2RZ P4 HQ1 |
100 |
150 |
24 |
