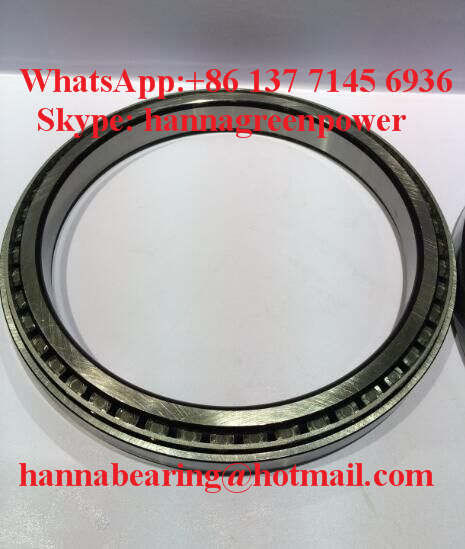

R196Z -4 R196Z -4SA 196.85x241.3x23.812 mm

1. Visualizzazione del prodotto

1.Suggerimento del prodotto
R196Z-4 e R196Z-4SA sono cuscinetti a rulli conici separabili a riga singola standard da pollici, ampiamente adattati per i meccanismi di spostamento della trazione finale dell'escavatore,macchine per la costruzione, macchine differenziali e macchine agricole pesantiDimensioni unificate di montaggio del nucleo: foro d=196,85 mm, diametro esterno D=241,3 mm, larghezza complessiva dell'assemblaggio T=23,812 mm, spazio di installazione intercambiabile per entrambe le versioni.

Indicare la spiegazione della differenza tecnica:

• R196Z-4: modello di base standard, gabbia di stampaggio in acciaio di tipo aperto, trattamento termico convenzionale della corsia, conveniente per condizioni di lavoro normali a temperatura di carico pesante;
• R196Z-4SA: variante di grado SA rinforzata aggiornata, curva di contatto logaritmica del rullo ottimizzata, trattamento di spegnimento della superficie dell'anello interno/esterno rafforzato, migliore resistenza all'usura,resistenza alle vibrazioni e alle alte temperature, minore rumore di marcia, durata di vita più lunga sotto carico continuo di pesante impatto.

Struttura completamente separabile: il cono (anello interno + rulli conici + gabbia) e la coppa esterna possono essere smontati separatamente, semplificando notevolmente l'installazione in loco.disassemblaggio e manutenzione di scatole riduttrici di spostamento per escavatoriTutti gli anelli e gli elementi di laminazione adottano acciaio ad alto tenore di carbonio GCr15 ad alto tenore di carbonio, alta durezza, forte resistenza agli urti e resistenza all'usura,prestazioni stabili del cuscinetto sotto carico combinato radiale e assiale alternato.

2. Specificativi tecnici

Parametri di base universali unificati

Foratura interna d: 196,85 mm
Diametro esterno D: 241,3 mm
Larghezza totale dell'assemblaggio T: 23,812 mm
Larghezza dell'anello interno B: 23,017 mm
Larghezza dell'anello esterno C: 17,462 mm
Radio del filetto r: 2,1 mm
Struttura: cuscinetto a rulli conici separabile in una sola fila, aperto senza sigillo
Materia prima: acciaio a cuscinetti GCr15
Disponibilità standard: Disponibilità normale C0, Disponibilità ampliata C3 personalizzabile
Grado di precisione facoltativo: P0 / P6 / P5
Intervallo di temperatura di lavoro: -30°C ~ 110°C (R196Z-4SA fino a 130°C)
Peso netto: 2,107 kg

R196Z-4 Versione standard

Classificazione di base del carico dinamico Cr: 312 kN
C0r: 408 kN
Velocità di rotazione limitata del grasso: 2850 giri/min
Caratteristica principale: trattamento termico standard, controllo dei costi, adatto alle attrezzature da costruzione a carico pesante intermittente

R196Z-4SA SA Versione aggiornata

Classificazione di base del carico dinamico Cr: 336 kN
C0r: 435 kN
Velocità di rotazione limitata del grasso: 3100 giri/min
Caratteristica principale: trattamento superficiale rinforzato con SA, contatto ottimizzato con i rulli, resistenza all'usura, resistenza alle alte temperature, basso rumore, per 24 ore di guida continua dell'escavatore ad impatto pesante
Su richiesta del cliente possono essere forniti disegni di installazione completi, curve caratteristiche del carico e rapporti di prova di usura accelerata.

3. Principali vantaggi

1. due cuscinetti a rulli conici interscambiabili da 1 cm con dimensioni di installazione complessive identiche,i clienti scelgono la R196Z-4 standard per le condizioni di lavoro intermittenti cost-sensitive o la R196Z-4SA aggiornata per l'impatto pesante continuo, assemblaggi di trasporto per escavatori ad alta temperatura.
2. Disegno a grande angolo di contatto con rulli conici, forte capacità portante per sopportare carichi radiali combinati pesanti + carico di spinta assiale unidirezionale,funzionamento stabile a basse vibrazioni in presenza di frequenti urti avanti/indietro delle macchine da costruzione.
3. Separabile coni e coppe struttura divisa, comodo assemblaggio indipendente e sostituzione, riducendo efficacemente la difficoltà di smontaggio dell'unità finale dell'escavatore e la perdita di tempo di fermo di manutenzione.
4. Configurazione di processo differenziata: R196Z-4 soddisfa la domanda di carico pesante convenzionale con costi stabili; R196Z-4SA aggiunge un trattamento termico esclusivo di rinforzo superficiale,riduce il tasso di guasto dell'abrasione del rullo e del peeling della corsia, prolunga il ciclo di revisione di oltre il 30%.
5. Cage multiple facoltative: gabbia in acciaio per stampaggio standard per ridurre i costi di massa; gabbia in ottone solido per condizioni di lavoro difficili ad alta temperatura e carico pesante continuo a lungo termine.
6. Supporto di servizio personalizzabile: C3 con spazio libero ampliato, P5 di alta precisione, marcatura laser OEM, riempimento speciale con grasso antiossidante ad alta temperatura, imballaggio neutro per il marchio.
   ridurre efficacemente la frequenza di sostituzione dei cuscinetti e le perdite di manutenzione durante lo spegnimento delle attrezzature da costruzione.

4Applicazioni

Questo set di cuscinetti a rulli conici a doppio modello da pollice è un pezzo di ricambio per macchinari pesanti per la costruzione e l'agricoltura:

• Unità di cuscinetti di supporto principale della scatola di riduzione del viaggio di trasmissione finale dell'escavatore, cuscinetti principali della scatola di cambio a piedi mini e media dell'escavatore
• Accoppiamenti di cuscinetti per caricatori pesanti, rulli stradali, differenziali per bulldozer e cuscinetti per posizionamento degli assi
• Grandi raccoglitori agricoli, trattori cuscinetti di trasmissione dell'asse motore pesante
• Cuscinetti di supporto per ruote e riduttori per veicoli per il trasporto sotterraneo
• cuscinetti a rulli conici a serie singola per uso pesante standard di dimensioni standard intercambiabili per il mercato posteriore
• Soluzione di cuscinetti intercambiabili di due gradi conveniente per impianti di riparazione di macchine da costruzione e equipaggiamenti OEM.

5. Perché scegliere GQZ Bearing

• 20 anni di esperienza professionale nella fabbricazione di cuscinetti a rulli conici da pollice pesanti, comprese le serie di viaggi per escavatori R196Z-4 e R196Z-4SA
• R196Z-4 e R196Z-4SA interscambiabili in termini di dimensioni con dimensioni di cuscinetto standard internazionali di pollici, dimensioni di montaggio coerenti e tolleranza di montaggio.
• Servizio completo di personalizzazione OEM & ODM che supporta gabbia in ottone, aggiornamento della clearance C3, grado di alta precisione e riempimento speciale di lubrificante ad alta / bassa temperatura.
• Ispezione completa e rigorosa prima della consegna: prova di durezza della materia prima, ispezione di precisione di macinazione della corsia del cono, rilevamento dello spessore dello strato di rinforzo superficiale R196Z-4SA,prova del ciclo di stanchezza da impatto reciproco a carico pesante.
• Il team di ingegneri professionisti di cuscinetti conici fornisce guida tecnica all'installazione del pozzo dell'escavatore e della tolleranza dell'alloggiamento entro 24 ore.
• Una linea di produzione di massa stabile con un prezzo all'ingrosso all'ingrosso favorevole per le fabbriche di riparazione di macchinari da costruzione a lungo termine, gli OEM di escavatori e i produttori di attrezzature minerarie.
• Ci concentriamo su una progettazione differenziata standard e di grado aggiornato, una forte capacità di carico combinata radiale-assiale,struttura separabile e di facile manutenzione e cooperazione a lungo termine vantaggiosa per tutti con gli acquirenti globali di ricambi per macchine pesanti.

6Controllo della qualità

• Ispezione della composizione chimica delle materie prime e della durezza superficiale dell'acciaio a cuscinetti cromati GCr15
• Trasformazione di precisione, temperatura per spegnimento e lavorazione di superfiniture per anelli interni ed esterni con linee di scorrere coniche
• processo di trattamento termico mirato differenziato: R196Z-4 processo di spegnimento integrale convenzionale;R196Z-4SA esclusivo SA per il rinforzo superficiale, smorzamento + trattamento logaritmico della curva di rulli di contatto.
• Classificazione dei test di prestazioni mirate: prova di invecchiamento con carico a ciclo standard R196Z-4, prova di usura accelerata con impatto pesante continuo con aumento di temperatura ad alta velocità R196Z-4SA.
• Sortire i rulli conici, assemblare le gabbie in acciaio e ottone, riesaminare le dimensioni e l'aspetto prima dell'imballaggio e della spedizione dell'olio antirrugina.
• Each batch of R196Z series bearings passes full sampling heavy-load reciprocating rotation fatigue test to guarantee stable long-term operation inside excavator final drive and heavy construction machinery reducers.

7Prendi una citazione ora.

Se avete bisogno di cuscinetti a rulli conici standard R196Z-4 convenienti e cuscinetti di viaggio anti-usura R196Z-4SA per scavatori per la riparazione di macchinari da costruzione e OEM,Invia direttamente la tua richiesta.
Dopo la presentazione della richiesta, riceverete un servizio completo di assistenza professionale:

• Risposta rapida ufficiale di fabbrica entro 24 ore
• Guida tecnica per l'installazione dell'albero e della carcassa con tolleranza corrispondente da ingegneri professionali di cuscinetti conici da pollice pesante
• Suggerimenti di schemi di cuscinetti personalizzati, incluse le opzioni di aggiornamento della gabbia in ottone e di C3 con spazio libero ampliato
• Prezzi all'ingrosso di fabbrica diretti competitivi per ordini di pezzi di ricambio di grandi dimensioni a granel di due modelli misti
• Invia la quantità di acquisto richiesta di ciascun modello e attrezzatura per ottenere un preventivo formale dettagliato.

8. FAQ

D1: Qual è la differenza fondamentale tra R196Z-4 e R196Z-4SA?
A1: le dimensioni complessive dell'impianto sono completamente coerenti; R196Z-4 è il modello di base standard con trattamento termico convenzionale, a basso costo per le apparecchiature a carico pesante intermittente;R196Z-4SA è la versione rinforzata SA aggiornata con trattamento speciale di rinforzo superficiale, migliore resistenza all'usura, resistenza alle alte temperature e prestazioni a basso rumore, appositamente progettate per l'azionamento finale ininterrotto di 24 ore dell'escavatore ad impatto pesante.
D2: Quali carichi possono sopportare i cuscinetti della serie R196Z?
A2: può sopportare un carico radiale combinato pesante e un carico di spinta assiale unidirezionale di grandi dimensioni;il posizionamento assiale bidirezionale richiede due cuscinetti installati uno dietro l'altro o faccia a faccia con un precarico ragionevole;.
Q3: Qual è il vantaggio della struttura del cuscinetto a rulli conici separabile?
A3: l'assemblaggio della gabbia a rotoli con anello interno e il bicchiere esterno possono essere completamente separati, conveniente installazione indipendente e sostituzione durante la manutenzione del cambio dell'escavatore,evitare lo smontaggio complessivo di componenti di trasmissione di grandi dimensioni.
