Serie Rod M64*4 Excavato cuscinetto normale sferico a basso rumore di SI80ES 80x182x55mm, ad alta velocità di E e
Il cuscinetto sferico è un cuscinetto scorrevole autolineante resistente. Altamente resistente ai carichi di impatto, questo prodotto più misura alla sezione d'oscillazione nell'ambito degli oneri gravosi lenti e.

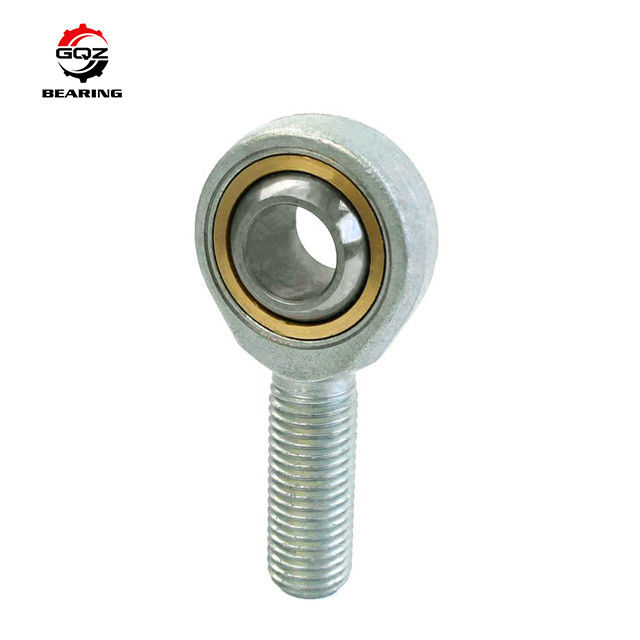

Un cuscinetto di estremità di barretta, anche conosciuto come un giunto del heim (America settentrionale) o il giunto rosa (il Regno Unito ed altrove), è un giunto d'articolazione meccanico. Tali giunti sono usati sull'estremità delle barre di regolazione, i collegamenti di guida, tiranti, o dovunque un giunto d'articolazione di precisione è richiesto. Una parte girevole della palla con un'apertura con cui un bullone o l'altro hardware di attaccattura può passare è premuta in un'intelaiatura circolare con un'asse infilata allegata. La parte infilata può essere maschio o femmina.
1. Corpo di Rod con la destra o il filo femminile della mano sinistra
2. Si compone di GE sopportante normale sferico radiale. E o GE. .ES 2RS e corpo della barretta
3. Superficie dello zine del corpo della barretta placcata, abitazione del SI. .ES con un capezzolo di lubrificazione di grasso o del foro
4. Per il filo della mano sinistra, aggiunga prego il suffisso “L„, per esempio SIL 30 es
5. Per i cuscinetti d≥15, SI. .ES 2RS anche disponibile, per esempio SI 25 es 2RS
6. La lubrificazione del capezzolo di grasso o del foro non è disponibile per la dimensione segnata " *„
| SI. .ES | Dimensioni (millimetri) | Valutazioni del carico (kn) | Peso (chilogrammi) | |||||
| Tipo | d | B | C1 | d2 | a° | Dinamico | Statico | |
| SI 80 ES | 80 | 55 | 47 | 180 | 6 | 400 | 750 | 13 |
| Dimensioni | Angolo | Dinamico | Statico | ||||||
| d (millimetro) | d2 (millimetro) | B (millimetro) | G (6H) | C1 (massimo) | h1 | C (kn) | C0 (kn) | ||
| 40 | 94 | 28 | M. 42x3 | 24 | 145 | 6 | 280 | 166 | SIL 40 TXE-2LS |
| 40 | 94 | 28 | M. 39x3 | 24 | 142 | 6 | 280 | 166 | SIA 40 TXE-2LS |
| 40 | 94 | 28 | M. 39x3 | 24 | 142 | 6 | 280 | 166 | SILA 40 TXE-2LS |
| 45 | 104 | 32 | M. 42x3 | 28 | 145 | 7 | 360 | 224 | SIA 45 TXE-2LS |
| 45 | 104 | 32 | M. 42x3 | 28 | 145 | 7 | 360 | 224 | SILA 45 TXE-2LS |
| 45 | 104 | 32 | M. 45x3 | 28 | 165 | 7 | 360 | 224 | SI 45 TXE-2LS |
| 45 | 104 | 32 | M. 45x3 | 28 | 165 | 7 | 360 | 224 | SIL 45 TXE-2LS |
| 50 | 114 | 35 | M. 45x3 | 31 | 160 | 6 | 440 | 270 | SIA 50 TXE-2LS |
| 50 | 114 | 35 | M. 45x3 | 31 | 160 | 6 | 440 | 270 | SILA 50 TXE-2LS |
| 50 | 114 | 35 | M. 52x3 | 31 | 195 | 6 | 440 | 270 | SI 50 TXE-2LS |
| 50 | 114 | 35 | M. 52x3 | 31 | 195 | 6 | 440 | 270 | SIL 50 TXE-2LS |
| 60 | 137 | 44 | M. 60x4 | 39 | 225 | 6 | 695 | 400 | SI 60 TXE-2LS |
| 60 | 137 | 44 | M. 60x4 | 39 | 225 | 6 | 695 | 400 | SIL 60 TXE-2LS |
| 60 | 137 | 44 | M. 52x3 | 39 | 175 | 6 | 695 | 400 | SIA 60 TXE-2LS |
| 60 | 137 | 44 | M52x3 | 39 | 175 | 6 | 695 | 400 | SILA 60 TXE-2LS |
| 70 | 162 | 49 | M. 56x4 | 43 | 200 | 6 | 880 | 530 | SIA 70 TXE-2LS |
| 70 | 162 | 49 | M. 56x4 | 43 | 200 | 6 | 880 | 530 | SILA 70 TXE-2LS |
| 70 | 162 | 49 | M. 72x4 | 43 | 265 | 6 | 880 | 530 | SI 70 TXE-2LS |
| 70 | 162 | 49 | M. 72x4 | 43 | 265 | 6 | 880 | 530 | SIL 70 TXE-2LS |
| 80 | 182 | 55 | M. 64x4 | 48 | 230 | 5 | 1140 | 655 | SIA 80 TXE-2LS |
| 80 | 182 | 55 | M. 64x4 | 48 | 230 | 5 | 1140 | 655 | SILA 80 TXE-2LS |
| 80 | 182 | 55 | M. 80x4 | 48 | 295 | 5 | 1140 | 655 | SI 80 TXE-2LS |
| 80 | 182 | 55 | M80x4 | 48 | 295 | 5 | 1140 | 655 | SIL 80 TXE-2LS |
