YRT200 Montamento a vite cuscinetto rotativo a tavola a doppia direzione assiale/radiale
1Specificità:
Il cuscinetto per tavoli rotativi di precisione YRT è un tipo di cuscinetto fissato da un cuscinetto di spinta bidirezionale e da un cuscinetto guidato a centripeto.i carichi assiali da entrambe le direzioni e i momenti di inclinazione privi di spazio libero e sono particolarmente adatti a sistemi di cuscinetti con elevati requisiti di precisione di marcia, come tavoli rotanti, teste di fresatura e pinze reversibili. A causa dei fori di fissaggio negli anelli dei cuscinetti, le unità sono molto facili da montare.
2Caratteristica:
(1) 48 fori di montaggio
(2) doppia direzione
(3) Attrezzi non dentali
(4) alte velocità limite
(5) lubrificazione con olio o grasso
(6) Garanzia di qualità di 1 anno
(7) Spedizione rapida

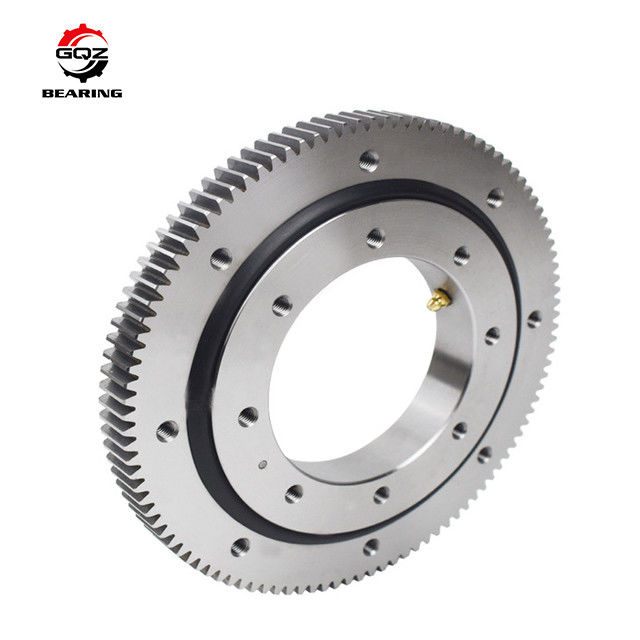

3. cuscinetto Immagine:
4Forniamo anche i seguenti cuscinetti per anelli di rotazione:
Tipo di cuscinetto | Dimensioni di confine (mm) | Fori di fissaggio dell'anello interno/esterno (mm) | Peso (kg) | |||||||||||||
d | D | H | H1 | H2 | C | d1 | n | dm | fare | Ds | T | quantità | dL | quantità | ||
YRT50 | 50 | 126 | 30 | 20 | 10 | 10 | 105 | 63 | 116 | 5.6 | 9 | 4.2 | 10 | 5.6 | 12 | 1.6 |
YRT80 | 80 | 146 | 35 | 23 | 11.65 | 12 | 130 | 92 | 138 | 5.6 | 10 | 4 | 10 | 4.6 | 12 | 2.4 |
YRT100 | 100 | 185 | 38 | 25 | 13 | 12 | 160 | 112 | 170 | 5.6 | 10 | 5.4 | 16 | 5.6 | 15 | 4.1 |
YRT120 | 120 | 210 | 40 | 26 | 14 | 12 | 184 | 135 | 195 | 7 | 11 | 6.2 | 22 | 7 | 21 | 5.3 |
YRT150 | 150 | 240 | 40 | 26 | 14 | 12 | 214 | 165 | 225 | 7 | 11 | 6.2 | 34 | 7 | 33 | 6.2 |
YRT180 | 180 | 280 | 43 | 29 | 14 | 15 | 244 | 194 | 260 | 7 | 11 | 6.2 | 46 | 7 | 45 | 7.7 |
YRT200 | 200 | 300 | 45 | 30 | 15 | 15 | 274 | 215 | 285 | 7 | 11 | 6.2 | 46 | 7 | 45 | 9.7 |
YRT260 | 260 | 385 | 55 | 36.5 | 18.5 | 18 | 345 | 280 | 365 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 18.3 |
YRT325 | 325 | 450 | 60 | 40 | 20 | 20 | 415 | 342 | 430 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 25 |
YRT395 | 395 | 525 | 65 | 42.5 | 22.5 | 20 | 486 | 415 | 505 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 33 |
YRT460 | 460 | 600 | 70 | 46 | 24 | 22 | 560 | 482 | 580 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 45 |
YRT580 | 580 | 750 | 90 | 60 | 30 | 30 | 700 | 610 | 720 | 11.4 | 18 | 11 | 46 | 11.4 | 42 | 89 |
YRT650 | 650 | 870 | 122 | 78 | 44 | 34 | 800 | 680 | 830 | 14 | 20 | 13 | 45 | 14 | 42 | 170 |
YRT850 | 850 | 1095 | 124 | 80.5 | 43.5 | 37 | 1018 | 890 | 1055 | 18 | 26 | 17 | 57 | 18 | 54 | 253 |
YRT950 | 950 | 1200 | 132 | 86 | 46 | 40 | 1130 | 990 | 1160 | 18 | 26 | 17 | 57 | 18 | 54 | 312 |
YRT1030 | 1030 | 1300 | 145 | 92.5 | 52.5 | 40 | 1215 | 1075 | 1255 | 18 | 26 | 17 | 66 | 18 | 66 | 375 |
| YRT1200 | 1200 | 1490 | 164 | 108 | 56 | 52 | 1410 | 1240 | 1445 | 18.5 | 25 | 17 | 66 | 18.5 | 66 | 450 |
Se volete comprare questo cuscinetto, sentitevi liberi di contattarci!
