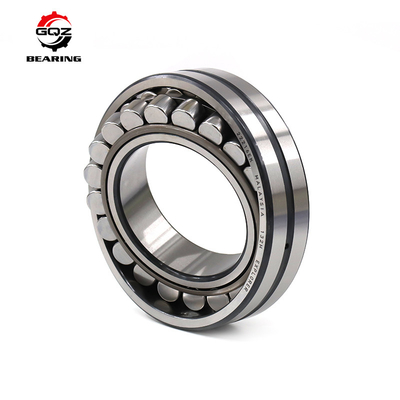

ABEC-3 cuscinetto a rulli sferico 22209 E per il cuscinetto a rulli del cuscinetto a rulli CA/W33 45X85X23 di Rolls 22209 del laminatoio
Progettazione & concetto sferici del cuscinetto a rulli:
I cuscinetti a rulli sferici dei cuscinetti dello schermo dell'agitatore sono doppia fila, auto-conservante le unità che comprendono gli anelli esterni solidi con una canalizzazione concava, gli anelli interni solidi ed i rulli del barilotto con le gabbie. Gli anelli interni con i fori cilindrici o affusolati.
Ha due file dei rulli, di una canalizzazione esterna dell'anello sphered terreno comunale e delle due canalizzazioni interne dell'anello inclinate ad angolo all'asse del cuscinetto. Il punto di centro della sfera nella canalizzazione esterna dell'anello è all'asse del cuscinetto. Di conseguenza, i cuscinetti sono autolineanti ed insensibili a cattivo allineamento dell'asse riguardante l'alloggio, che può essere causato, per esempio, tramite deviazione dell'asse. Sono destinati per accomodare i carichi radiali pesanti come pure i carichi assiali pesanti in entrambe le direzioni.
Le serie dimensionali dei cuscinetti a rulli sferici sono:
Progetto sferico di progettazione di cc K W33 del cuscinetto a rulli 22209:
| Unità | millimetro |
| Tipo del cuscinetto | foro, scanalatura del lubrificante & fori affusolati |
| Diametro del foro (d) | 45,0000 |
| Diametro esterno (D) | 85,0000 |
| Larghezza (B) | 23,0000 |
| Raggio (min) (rs) | 1,100 |
| Valutazione dinamica del carico (Cr) | 93.000 |
| Valutazione del carico statico (cuore) | 105.000 |
| Velocità massima (grasso) | 5 |
| Velocità massima (olio) | 6 |
| Peso (g) | 620,00 |
| Suffissi - progettazione interna | |
| CA, CAC | Conservando le flange sull'anello interno, anello concentrato sull'anello interno, gabbia d'ottone lavorata della guida |
| CC (J), CJ | L'anello interno di Flangeless, l'anello concentrato sull'anello interno, due della guida ha timbrato le gabbie d'acciaio |
| CCJA, EJA | L'anello interno di Flangeless, l'anello concentrato sulla canalizzazione esterna dell'anello, due della guida ha timbrato le gabbie d'acciaio |
| E | Progettazione interna ottimizzata per capacità di carico aumentata 213, 222 e 223 serie: L'anello interno e due di Flangeless hanno timbrato le gabbie d'acciaio. Scanalatura anulare e tre fori di lubrificazione nell'anello esterno. ≤ di d 65 millimetri: Anello della guida concentrato sull'anello interno d > 65 millimetri: Anello della guida concentrato sulla gabbia |
| Suffissi - progettazione esterna (guarnizioni, scanalatura di anello improvviso ecc.) | |
| - CS, -2CS | Guarnizione del contatto, NBR, da uno o da entrambi i lati |
| - CS2, -2CS2 | Guarnizione del contatto, FKM, da uno o da entrambi i lati |
| - CS5, -2CS5 | Guarnizione del contatto, HNBR, da uno o da entrambi i lati |
| K | Foro affusolato, 1:12 della conicità |
| K30 | Foro affusolato, 1:30 della conicità |
