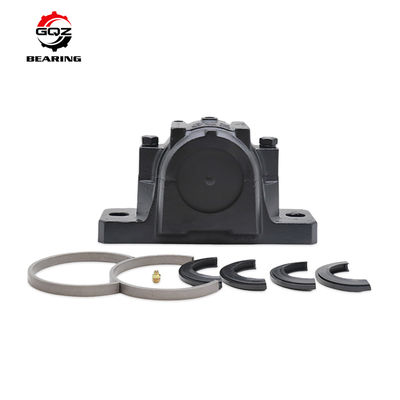

Alloggio del cuscinetto di serie di SNL che sopporta i cuscinetti di alta qualità di SNL516-613 SKF che alloggiano SNL 516 SNL516-613
L'alloggio del cuscinetto di serie di SNL che sopporta SNL516-613 è utilizzato tipicamente con i cuscinetti a sfera autolineanti, i cuscinetti a rulli sferici o i cuscinetti a rulli toroidali di CARB misura sopra diritto o gli alberi scanalati; i cuscinetti possono essere montati sulle maniche di ritiro o dell'adattatore o direttamente sui sedili cilindrici dell'asse. Questi alloggi possono anche essere utilizzati con altri tipi del cuscinetto se sono all'interno degli alloggi del cuscinetto di dimensione corretta Series.SNL messi permettono ai cuscinetti compresi di raggiungere il tempo di impiego massimo con meno esigenza di manutenzione. Le varianti dell'alloggio e le progettazioni differenti della guarnizione sono disponibili, rendendo l'uso degli alloggi adattati virtualmente inutile e permettendo alle disposizioni redditizie del cuscinetto di essere fatto.
Materiali dell'alloggio del cuscinetto di serie di SNL che sopporta SNL516-613:
Gli alloggi del cuscinetto di SNL sono fatti del ghisa grigio. Per le applicazioni dove la forza del ghisa grigio è alloggi insufficienti e dimensionale equivalenti fatti del ghisa della grafite sferoidale può essere fornito. Questi alloggi sono soltanto disponibili con quattro fori passanti di collegamento fusi (serie FSNLD) o senza alcuni fori nella base (serie SSNLD).
Abitazione | il da | cuscinetto a sfera autolineante | cuscinetto a rulli sferico | Cuscinetto di CARB | A | L | H | H1 | Massachussets | |
millimetro | Manica dell'adattatore | millimetro | millimetro | millimetro | millimetro | chilogrammo | ||||
SNL516-613 | 55,562 | K 1313 | HA2313 | 21313 K | - | 120 | 315 | 177 | 95 | 9,5 |
alloggiando no. | Sopportando no. | Sopportando no. |
SNL507-606 | 1207EK | 2207EK |
SNL507-607 | 1307EK | 2307EK |
SNL508-607 | 1208EK | 2208EK |
SNL510-608 | 1308EK | 2308EK |
SNL509 | 1209EK | 2209EK |
SNL511-609 | 1309EK | 2309EK |
SNL510-608 | 1210EK | 2210EK |
SNL512-610 | 1310EK | 2310K |
SNL511-609 | 1211EK | 2211EK |
SNL513-611 | 1311EK | 2311K |
SNL512-610 | 1212EK | 2212EK |
SNL515-612 | 1312EK | 2312K |
SNL513-611 | 1213EK | 2213EK |
SNL516-613 | 1313EK | 2313K |
SNL515-612 | 1215K | 2215EK |
SNL518-615 | 1315K | 2315K |
SNL516-613 | 1216K | 2216EK |
SNL519-616 | 1316K | 2316K |
SNL 517 | 1217K | 2217K |
SNL520-617 | 1317K | 2317K |
SNL518-615 | 1218K | 2218K |
SNL519-616 | 1219K | 2219K |
SNL522-619 | 1319K | 2319K |
SNL526 | 22226EK | 23226CCK/W33 |
SNL528 | 22228CCK/W33 | 23228CCK/W33 |
SNL532 | 22232CCK/W33 | 23232CCK/W33 |
SNL205 | 1205E | 2205E |
SNL206-305 | 1305E | 2305 |
