FCB-25 / FCB25 / HFL2530 Blocco / Abbracure a rulli a coppa tirata / Rulli con cuscinetti a ago 25*32*30mm

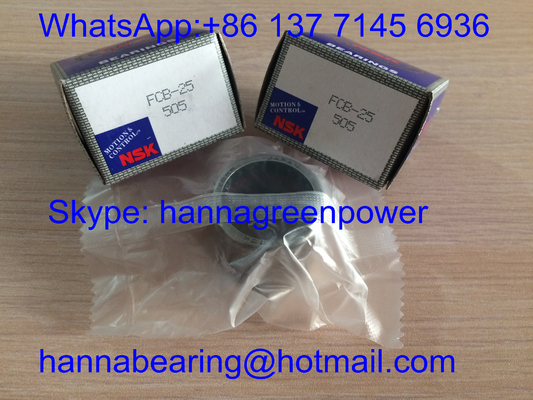

1. Visualizzazione del prodotto

FCB-25, FCB25 e HFL2530 sono cuscinetti di frizione per aghi di tazza unidirezionali integrati metrici identici con dimensione unificata Fw=25 mm, diametro esterno D=32 mm, larghezza complessiva C=30 mm.FCB-25 e FCB25 sono due diversi formati di marcatura dello stesso prodotto; HFL2530 è la denominazione standard del settore per questa unità integrata di cuscinetti di sovraccarico.

diversi dai semplici rulli a singola frizione della serie HF senza supporto laterale,questo tipo HFL/FCB combina un meccanismo di frizione centrale a blocco unidirezionale e due gruppi di supporto a rotoli laterali con aghi in un unico guscio integratoLe molle a foglia in acciaio inossidabile guidano i rulli a ago inclinati per realizzare la trasmissione unidirezionale della coppia e l'auto blocco anti-ritorno.nel frattempo i gruppi di ago bilaterali sopportano simultaneamente un carico radiale continuo.

Il guscio esterno adotta acciaio stampato ad alta resistenza, rulli ad ago e superficie di corsa interna di abbinamento utilizzano acciaio da cuscinetto GCr15 con trattamento di spegnimento complessivo.Disegno aperto a entrambe le estremità facilita la regolare ri-lubrificazione. solo adattato all'albero finito a specchio spento da 25 mm, ampiamente utilizzato per riduttori di piccole dimensioni, macchine tessili, trasportatori di imballaggio, apparecchiature di stampa,gruppi di trasmissione di elettrodomestici e gruppi di trasmissione anti-sborsa inversa per l'industria leggera.

Ottenere un preventivo entro 24 ore per il vostro progetto

2. Specificativi tecnici

Parametri standard di base unificati

Diametro dell'albero di corrispondenza Fw: 25 mm
Diametro esterno D: 32 mm
Larghezza totale C: 30 mm
Struttura: frizione unidirezionale integrata a coppa tirata con supporto ad ago radiale bilaterale
Materiale esterno del bicchiere: acciaio al carbonio stampato a freddo
Materiale del rullo dell'ago e della molla: acciaio portante GCr15 + molla in acciaio inossidabile
Disponibilità radiale standard: Disponibilità normale NC
Torsione massima di trasmissione ammissibile: 66 N·m
Velocità di rotazione di limitazione del grasso: 5500 giri/min (asse rotante / anello esterno rotante)
Intervallo di temperatura di funzionamento: -10°C ~ 70°C
Campiera minima r: 0,3 mm
Superficie dell'albero richiesta: superfinitura a specchio HRC60­64

FCB-25 / FCB25

Marcatura alternativa del numero di parte per HFL2530, dimensione e prestazioni interscambiabili
carico radicale dinamico Cr: 10600 N
C0r: 14000 N
Limite di carico da stanchezza Cur: 1930 N
Peso netto: 0,0442 kg

HFL2530

Denominazione ufficiale standard del modello di questo cuscinetto a ago integrato unidirezionale
carico radicale dinamico Cr: 10600 N
C0r: 14000 N
Limite di carico da stanchezza Cur: 1930 N
Peso netto: 0,0442 kg
Disegni dimensionali completi, curve di prova della coppia e schede di parametri di carico completo sono disponibili su richiesta del cliente.

3. Principali vantaggi

1. struttura integrata all-in-one che combina frizione unidirezionale + supporti ad ago radiale bilaterali, senza necessità di cuscinetti ad ago separati aggiuntivi,semplificare notevolmente il layout della trasmissione dell'attrezzatura e ridurre le varietà del magazzino di parti
2. Meccanismo di bloccaggio a molla in legno di acciaio inossidabile, prestazioni stabili di autobloccaggio unidirezionale, affidabile funzione anti-reverso sotto frequente start-stop e carico di coppia reciproca
3. Disposizione del rullo a ago denso a doppio lato fornisce una forte capacità di carico radiale, distribuzione uniforme delle sollecitazioni, evita efficacemente l'usura eccentrica unilaterale durante il funzionamento continuo
4. Disegno di installazione con pressa per coppe a trazione integrata sottile, direttamente premuto nel foro di interferenza dell'alloggiamento senza manicotti di posizionamento o anelli di scatto, riduzione dei costi di lavoro di assemblaggio
5. Rulli di aghi di rettifica di altissima precisione uniformi e superficie inclinata della corsia, basso attrito, rotazione stabile ad alta velocità e lunga durata di servizio per fatica da contatto
6. Opzioni personalizzabili: sigilli di polvere in gomma RS singola/doppia, coppa esterna antiruggine in acciaio inossidabile, marcatura laser OEM, riempimento speciale a bassa temperatura con grasso alimentare

ridurre efficacemente il tasso di guasti del sistema di trasmissione e prolungare la durata di servizio degli assemblaggi meccanici anti-riverso

4Applicazioni

Questa serie di cuscinetti per le manovre a goccia a goccia integrata FCB-25 / FCB25 / HFL2530 è ampiamente adatta per le seguenti apparecchiature di trasmissione industriali leggere e medie:

• Riduciori planetari in miniatura, gruppi di supporto dell'albero di uscita anti-ritrovo della piccola scatola di cambio
• Macchine e apparecchi per la tessitura tessile
• Componenti di rotazione anti-retrogrado per linee di produzione di imballaggi alimentari con rullo trasportatore
• Apparecchiature per la stampa, macchine per l'automazione degli uffici, meccanismi di trasmissione alternativi
• Parti di azionamento di piccole lavatrici, gruppi di rulli di alimentazione per macchine di costruzione leggere
• Parti di ricambio per apparecchiature integrate per cuscinetti a aghi a frizione unidirezionale a foratura di 25 mm

Soluzione anti-ritrovo compatta ideale per macchine a trasmissione unidirezionale con spazio radiale ristretto

5. Perché scegliere GQZ Bearing

• 25 anni di esperienza professionale nella fabbricazione di cuscinetti di frizione a goccia di serie HFL/FCB integrati
• Numeri di tre parti completamente interscambiabili dimensionalmente con cuscinetti HFL2530 di norma internazionale, coppia costante, capacità di carico e precisione di rotazione
• Servizio OEM e ODM personalizzato completo che supporta l'aggiunta di sigilli di polvere, guscio in acciaio inossidabile e personalizzazione di lubrificanti speciali
• Ispezione rigorosa dell'intero processo: prova di durezza della materia prima, precisione di formazione del bicchiere tirato, coerenza della coppia di blocco della molla e prova di durata del ciclo ad alta velocità prima della consegna
• Il team di ingegneria di frizione unidirezionale professionale fornisce tolleranza di interferenza all'alloggiamento e guida di installazione dell'albero corrispondente entro 24 ore
• Capacità di produzione di massa stabile con prezzo all'ingrosso preferenziale per i produttori di macchine tessili e di imballaggio a lungo termine

Ci concentriamo su prestazioni stabili di blocco anti-reverso, alta durata di carico radiale e cooperazione a lungo termine con acquirenti industriali globali.

6Controllo della qualità

• Controllo della composizione chimica e della durezza delle materie prime di acciaio cromato GCr15 e acciaio inossidabile a molla
• Precisione di tracciatura, taglio e triturazione di galleria inclinata interna per coppe esterne integrate
• Processo di trattamento termico standardizzato di smorzamento e temperatura per stabilizzare lo stress interno del metallo e migliorare la resistenza all'usura
• Esame speciale delle prestazioni di unidirezionali dell'imbracatore: uniformità della coppia di blocco, resistenza anti-ritrovo ad alta velocità, consistenza del raggio libero radiale
• Ispezione uniforme del rullo dell'ago e dell'assemblaggio della molla, controllo separato delle dimensioni e dell'aspetto per ciascun modello prima dell'imballaggio e della spedizione dell'olio antiruggine

Ogni lotto di cuscinetti supera la prova di durata del ciclo di campionamento a coppia reciproca per garantire un funzionamento stabile della trasmissione unidirezionale

7Prendi una citazione ora.

Se avete bisogno di marchi FCB-25 / FCB25 ad alte prestazioni e di cuscinetti integrati HFL2530 standard per apparecchiature di riduzione e di imballaggio tessile,Inviaci direttamente la tua richiesta.

Dopo aver inviato la richiesta, riceverete un servizio completo di assistenza professionale:

• Risposta rapida ufficiale di fabbrica entro 24 ore
• Tolleranza di interferenza di alloggiamento uno contro uno e durezza della superficie dell'albero corrispondente alle indicazioni tecniche fornite da ingegneri professionisti dei cuscinetti di frizione
• Suggerimenti di soluzioni per cuscinetti personalizzati, comprese le varianti RS sigillate dalla polvere e le opzioni di coppe esterne anti-ruggine in acciaio inossidabile
• Prezzi all'ingrosso di fabbrica diretti competitivi per ordini combinati a granel multi-modello misti

Invia il tuo quantitativo di acquisto richiesto di ciascun modello e ambiente di lavoro dell'attrezzatura per ottenere un preventivo formale dettagliato

8. FAQ

• D1: Qual è la differenza tra FCB-25, FCB25 e HFL2530?
  A1: FCB-25 e FCB25 sono due formati di marcatura semplificati; HFL2530 è la designazione del modello standard globale, tutti e tre hanno dimensioni, struttura, coppia e parametri di carico identici,completamente intercambiabili.
• D2: Qual è il vantaggio strutturale principale dei cuscinetti unidirezionali della serie HFL/FCB rispetto a quelli della serie HF?
  A2: HFL/FCB integra il supporto bilaterale dell'ago radiale su entrambi i lati della frizione centrale, può sopportare il carico radiale in modo indipendente senza abbinare i cuscinetti dell'ago HK supplementari;HF contiene solo rulli a singola frizione senza supporto laterale.
• D3: Questo cuscinetto può realizzare la funzione di autoblocco anti-ritorno?
  R3: Sì, la molla a foglia di acciaio inossidabile incorporata spinge gli aghi inclinati a cuneo tra l'albero e il guscio esterno, blocca automaticamente la rotazione inversa e trasmette la coppia in una sola direzione.
