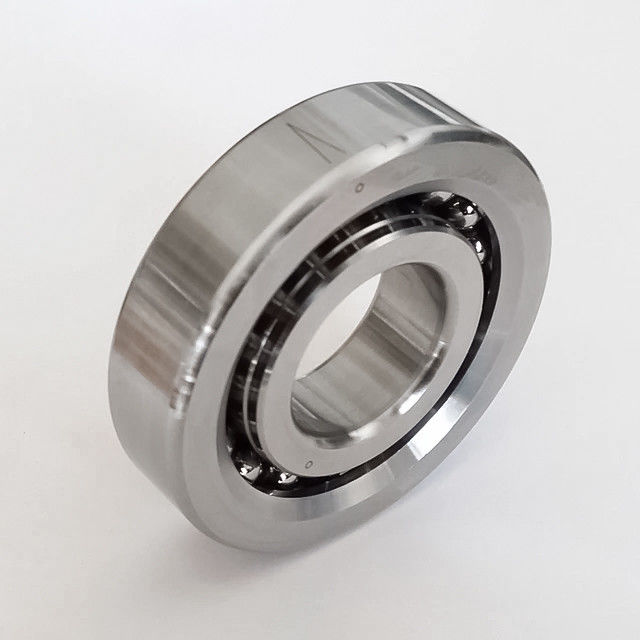

Cuscinetti angolari angolari assiali 160TAC20D+L del contatto del fuso 160x240x96 millimetro di CNC dei cuscinetti a sfera 160TAC20D+L del contatto di NSK
Il cuscinetto a sfere di spinta angolare del contatto della doppia direzione è cuscinetti specialmente progettati di alta precisione per i mandrini delle macchine utensili.
Sistema di numerazione angolare assiale del fuso di CNC dei cuscinetti a sfera 160TAC20D+L del contatto di NSK.
NSK che sopporta i cuscinetti 160TAC20D+L per progettazione del fuso del motore:
NSK che sopporta i cuscinetti 160TAC20D+L per la specificazione del fuso del motore:
Nome dei prodotti | Cuscinetto a sfera angolare del contatto di doppio direzione di NSK |
Modello del cuscinetto | 160TAC20D+L |
Specificazione del cuscinetto | cuscinetto di 160*240*96 millimetro |
Peso /KG | 13 CHILOGRAMMI |
Serie del cuscinetto | Serie di TAC |
Anello Materical | Acciaio al cromo |
Standard di qualità | ISO9001: 2008 |
Precisione del cuscinetto | P5, P4 |
Gabbia | Ottone |
Servizio | Offerta di servizio dell'OEM |
Cuscinetti a sfera angolari assiali 160TAC20D+L del contatto
Numero del cuscinetto: 160TAC20D+L
Dimensione (millimetro): 160x240x96
Marca: NSK
Diametro di foro (millimetro): 160
Diametro esterno (millimetro): 240
Larghezza (millimetro): 96
Dimensioni e specificazione del cuscinetto nel catalogo di marca:
d - 160 millimetri
D - 240 millimetri
T - 96 millimetri
C - 48 millimetri
Angolo (α) - ° 60
r minuto - 2,1 millimetro
r1 minuto - 1,1 millimetro
Il Da - 228 millimetri
massimo del Ra - 2 millimetri
massimo del Rb - 1 millimetro
il da - 191 millimetro
Peso - 13 chilogrammi
Valutazione dinamica di base del carico (C) - kN 185
Valutazione di base del carico statico (C0) - kN 680
Velocità di lubrificazione (del grasso) - 2 300 r/min
Velocità di lubrificazione (dell'olio) - 2 500 r/min
Serie angolare assiale del modello del fuso di CNC Spindleotor dei cuscinetti a sfera 160TAC20D+L del contatto di NSK:
Serie con cuscinetto a sfera del contatto angolare di ALTA PRECISIONE di NSK:
15TAC47BSUC10PN7B, 17TAC47BSUC10PN7B, 20TAC47BSUC10PN7B, 25TAC62BSUC10PN7B, 30TAC62BSUC10PN7B
30TAC72BSUC10PN7B, 35TAC72BSUC10PN7B, 40TAC72BSUC10PN7B, 40TAC90BSUC10PN7B, 45TAC75BSUC10PN7B
45TAC100BSUC10PN7B, 50TAC100BSUC10PN7B, 50TAC120BSUC10PN7B, 60TAC120BSUC10PN7B, 55TAC100BSUC10PN7B
Modello no. | d (millimetro) | D (millimetro) | T (millimetro) | C (millimetro) | Peso (chilogrammo) |
35TAC20X+L | 35 | 62 | 34 | 17 | 0,358 |
40TAC20X+L | 40 | 68 | 36 | 18 | 0,435 |
45TAC20X+L | 45 | 75 | 38 | 19 | 0,549 |
50TAC20X+L | 50 | 80 | 38 | 19 | 0,59 |
55TAC20X+L | 55 | 90 | 44 | 22 | 0,898 |
60TAC20X+L | 60 | 95 | 44 | 22 | 0,963 |
65TAC20X+L | 65 | 100 | 44 | 22 | 1,03 |
70TAC20X+L | 70 | 110 | 48 | 24 | 1,41 |
75TAC20X+L | 75 | 115 | 48 | 24 | 1,49 |
80TAC20X+L | 80 | 125 | 54 | 27 | 2,02 |
85TAC20X+L | 85 | 130 | 54 | 27 | 2,12 |
90TAC20X+L | 90 | 140 | 60 | 30 | 2,83 |
95TAC20X+L | 95 | 145 | 60 | 30 | 2,93 |
100TAC29X+L | 100 | 140 | 48 | 24 | 1,87 |
100TAC20X+L | 100 | 150 | 60 | 30 | 3,08 |
105TAC29X+L | 105 | 145 | 48 | 24 | 1,96 |
105TAC20X+L | 105 | 160 | 66 | 33 | 3,94 |
110TAC29X+L | 110 | 150 | 48 | 24 |
2,04 |
