Cuscinetto cilindrico importato delle macchine per perforazione della roccia del cuscinetto a rulli NN3009MBKR NN3009TBKR di fila del doppio di NSK
Numero del cuscinetto: NN3009MBKR
Dimensione (millimetro): 45x67.5x23
Marca: NSK
Diametro di foro (millimetro): 45
Diametro esterno (millimetro): 67,5
Larghezza (millimetro): 23
Dimensioni e specificazione del cuscinetto nel catalogo di marca:
d - 45 millimetri
D - 75 millimetri
E - 67,5 millimetri
B - 23 millimetri
C - 23 millimetri
r minuto - 1 millimetro
Peso - 0.407 chilogrammi
Valutazione dinamica di base del carico (C) - kN 52
Valutazione di base del carico statico (C0) - kN 68,5
Velocità di lubrificazione (del grasso) - 12 500 r/min
Velocità di lubrificazione (dell'olio) - 15 000 r/min
Introduzione circa il cuscinetto a rulli cilindrico NN3009MBKR di fila del doppio di NSK:
La rigidità del cuscinetto a rulli cilindrico di fila del doppio di NSK rende loro un raffronto perfetto per uso nei fusi della macchina utensile. Tipically, la singola fila ed i cuscinetti a rulli cilindrici di doppia fila hanno alesato o un foro affusolato. I cuscinetti a rulli culindrical di doppia fila con un foro affusolato sono montati spesso all'albero primario come cuscinetto del fixedend. Semplicità nella progettazione e la capacità di regolare spazio interno radiale dopo che montando continui a rendere questi il populor dei cuscinetti fra gli utenti della macchina utensile.
NSK offre parecchi tipi di cuscinetti a rulli cilindrici. Gli utenti possono richiedere e configurazione E44, che comprende entrambi i fori di lubrificazione e una scanalatura di lubrificazione lavorata sulla superficie esterna dell'anello esterno. I tipi di cuscinetti comprendono il tipo di NNU, che il doppio di feathures ribbed gli anelli esterni ed il tipo di NN, che caratterizza lo scarico eccellente del grasso durante il periodo iniziale di rodaggio e gli aiuti promuovono il flusso costante dell'olio in tutto il cuscinetto.
Per il tipo sottile cuscinetti della sezione, la serie più stretta NN39 è più adatta di più ampia serie NN49 dovuto meno generazione di calore e maggior stabilità del rullo. Le gabbie d'ottone lavorate sono più comuni con i cuscinetti a rulli cilindrici. NSK offre una gabbia della resina di pps della guida del rullo per la serie NN30 e una gabbia della resina di SBIRCIATA, che è guidata dall'anello esterno, per la serie di serie N10 di cuscinetti a rulli cilindrici di unico fila ultra ad alta velocità.
Tipi di cuscinetti a rulli cilindrici:
. Cuscinetto a rulli cilindrico di singola fila: Il NU, NJ, NUP, serie della SPORGENZA
. Cuscinetti a rulli cilindrici di doppia fila: Serie di NNU
. Cuscinetto a rulli cilindrico tetrastico: Serie di FC
. Singolo cuscinetto a rulli cilindrico del complemento completo di fila: SL18 serie, SL 19 serie
. Doppio cuscinetto a rulli cilindrico del complemento completo di fila
.SL01 serie, SL02 serie, serie SL18.
Sistema di numerazione cilindrico del cuscinetto a rulli NN3009MBKR di fila del doppio di NSK:
| Tipo del cuscinetto | Simbolo della gabbia | Specificazione | Dimensione disponibile |
| NN | MB | Gabbia d'ottone lavorata guida rullo |
NN3005, NN3026-NN3040 NN3920-NN3956, NN4920-NN4940 |
| TB | Gabbia della resina di PPS guida rullo | NN3006-NN3024 | |
| NNU | MB | Gabbia d'ottone lavorata guida rullo | NNU4920-NNU4940 |
| N | SIG. | Gabbia d'ottone lavorata guida rullo | N1006-N1028 |
| TP | Gabbia della resina di SBIRCIATA guida anello esterno | N1009-N1017 |
Macchine per perforazione della roccia che sopportano la serie cilindrica del modello del cuscinetto a rulli NN3009MBKR:

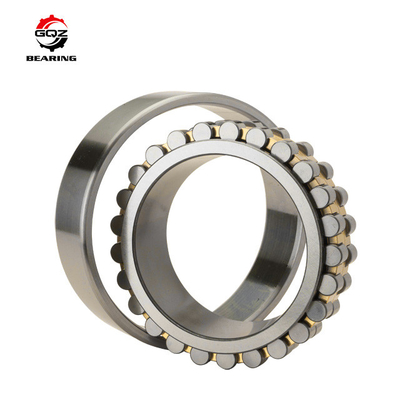

Immagini cilindriche del cuscinetto a rulli NN3009MBKR di fila del doppio di NSK:
