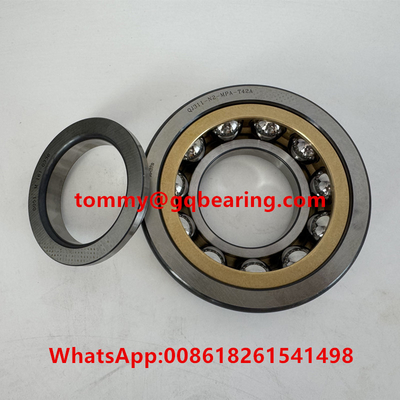

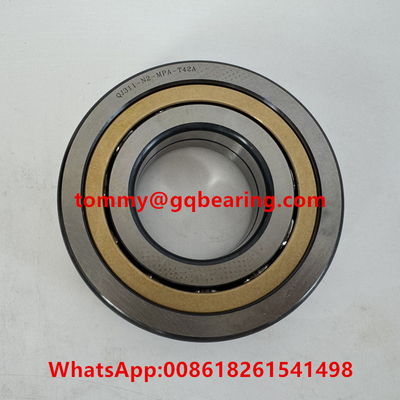

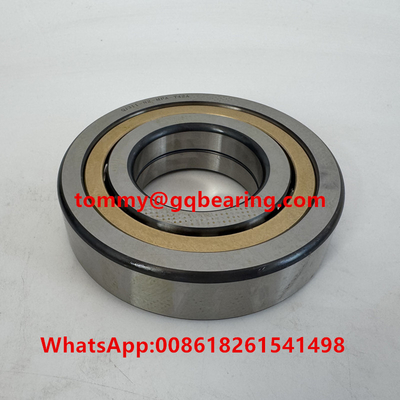

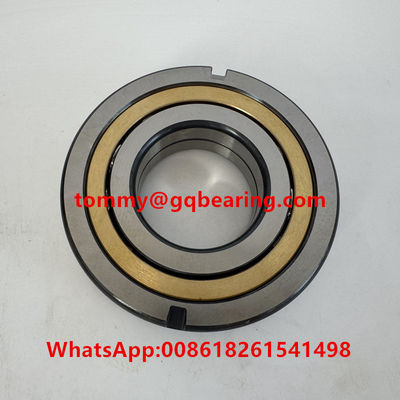

The Breve descrizione del cuscinetto a sfera a quattro punti di contatto:
Cuscinetti a sfera a quattro punti di contattosono un tipo di cuscinetti separabili, o cuscinetti a sfera a contatto angolare in grado di sopportare carichi assiali bidirezionali.Quando non c'è carico o un carico radiale puro, la palla d'acciaio e l'anello sono in contatto a quattro punti.
Disegno dimensionale
|
QJ311-N2-MPA-T42A |
d
|
55 mm |
D
|
120 mm |
C
|
29 mm |
| Capacità di carico dinamico di base, radiale |
133000 N |
Carico statico di base, radiale
|
108000 N |
r
|
0.0394 in1.000 mm |
r1
|
0.0236 in0.600 mm |
Ds
|
10-32 UNF |
G
|
0.1772 in4.500 mm |
d4
|
1.1654 in29.600 mm |
S1
|
0.7205 in18.300 mm |
S
|
0.5000 in12.700 mm |
a)
|
0.1220 in3.100 mm |
b
|
0.0591 in1.500 mm |
D1
|
1.7559 in44.600 mm |
F
|
0.1575 in4.000 mm |
per i cuscinetti della serie UC:
UC200 Serie: UC201, UC202, UC203, UC204, UC205, UC206, UC207, UC208, UC209, UC10, UC211, UC212, UC213, UC214, UC215, UC216, UC217, UC208, UC209, UC210, UC211, UC212, UC213, UC214, UC215, UC216, UC217,UC218
Serie UC300: UC305, UC306, UC307, UC308, UC309, UC310, UC311, UC312, UC313, UC314, UC315, UC316, UC317, UC318, UC319, UC320, UC321, UC322, UC324, UC326, UC328
Serie UCF 200: UCF204, UCF205, UCF206. UCF207, UCF208, UCF209, UCF210,
UCF211, UCF212, UCF213, UCF214, UCF215, UCF216, UCF217, UCF218
Serie UCF 300:UCF305, UCF306, UCF307UCF308, UCF309, UCF310, UCF311,
UCF312, UCF313, UCF314, UCF315, UCF316, UCF317, UCF318, UCF319,
UCF320, UCF321, UCF322, UCF324, UCF326, UCF328
