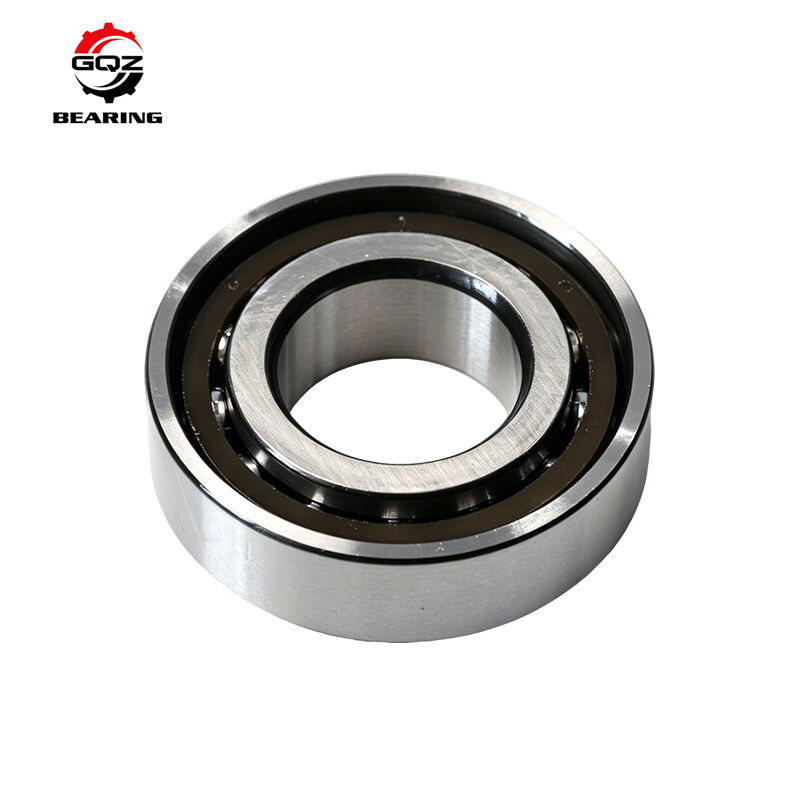

GQZ S7204CD/HC Ceramica ibrida a fila singola con cuscinetto a sfera angolare di contatto 20×47×14mm 15° angolo di contatto tipo aperto

S7204CD/HC è un cuscinetto a sfera a contatto angolare a riga singola di super precisione.

• S: Disegno universale compatibile
• CD: angolo di contatto di 15°, geometria interna D ad alta capacità
• HC: costruzione ibrida, anelli interni ed esterni in acciaio + elementi di laminazione in ceramica al nitruro di silicio con capacità di isolamento elettrico

La struttura aperta supporta la lubrificazione dell'olio circolante. Sopporta carico radiale combinato e carico assiale unidirezionale.con una lunghezza massima di 20 mm o più, ma non superiore a 20 mmLe sfere in ceramica riducono la forza centrifuga ad alta velocità di rotazione, frenano l'erosione elettrica e riducono la temperatura di funzionamento.Servomotori a conversione di frequenza, supporti a vite a sfera e apparecchiature rotanti ad alta precisione vulnerabili a danni da corrente errante.

Il preventivo formale verrà inviato entro 24 ore dalla vostra richiesta.

Modello

S7204CD/HC

Dimensioni

d20 mm, D47 mm, B14 mm

Min chamfer r

1 mm

Peso netto

circa 0,092 kg

Struttura

Cuscinetti a sfera angolare a contatto a riga singola

Angolo di contatto

15°

Materiale

Anello interno/esterno: acciaio da cuscinetto GCr15; elemento di laminazione: sfere di ceramica Si3N4; gabbia di resina fenolica lavorata

Forma della struttura

Tipo aperto senza sigilli

Carico dinamico di base Cr

11900 N

carico statico di base C0r

5850 N

Velocità di limitazione (lubrificazione con olio)

48000 giri/min

Informazioni supplementari

Disegni di dimensioni completi e dati sul carico disponibili su richiesta.

1. Elementi di laminazione in ceramica ibrida HC raggiungono prestazioni di isolamento, evitando efficacemente la corrosione elettrica dei cuscinetti
2. 15° CD Struttura ad alta capacità che bilancia prestazioni ad alta velocità e capacità di carico
3. S progettazione universale compatibile, flessibile per varie modalità di installazione duplex in sito
4. Le sfere in ceramica a bassa densità tagliano il carico centrifugo, realizzano una velocità di limitazione più elevata rispetto ai cuscinetti in acciaio
5. La progettazione aperta adatta la lubrificazione continua dell'olio circolante per un funzionamento di precisione ad alta velocità a lungo termine
6. Personalizzabile: grado di precisione P4/P5, classi di preload multiple, marcatura laser OEM, grasso ad alta velocità dedicato

• Centri di lavorazione verticali e orizzontali ad alta velocità
• Servomotori a frequenza variabile e alberi rotanti di generatori
• Fabbricazione a partire da prodotti della voce 8528
• Macchine per la rettifica ad alta velocità e unità di trasmissione di precisione per l'automazione
• Apparecchiature rotanti esposte a corrente elettrica errante e rischio di corrosione elettrica

Produttore di cuscinetti professionale da 25 anni, prodotti esportati in tutto il mondo.

Ispezione rigorosa della rotondità della sfera di ceramica e della qualità della superficie.

Superfinitura ultra-precise della pista per soddisfare i requisiti di alta precisione.

Supporto tecnico 24 ore su 24 per la configurazione delle coppie e la selezione del precarico.

Abbondante scorta per i distributori di macchinari.

Dimensioni precise e prestazioni di servizio stabili.

GCr15 controllo della durezza di spegnimento e temperatura degli anelli

Sortire le dimensioni delle sfere ceramiche di nitruro di silicio e rilevare i difetti superficiali

Superfinitura di precisione per le superfici di pista

Prova dell'angolazione di contatto, della distanza libera interna e delle vibrazioni di rotazione

Se avete bisogno di cuscinetti di contatto angolari in ceramica ibrida S7204CD/HC:

Invia richiesta per ottenere i seguenti supporti:

• Prelievo rapido entro 24 ore
• Consultazione delle soluzioni dei gruppi corrispondenti DB/DF
• Selezione facoltativa del grado di precisione e del precarico
• Prezzi di fabbrica diretti competitivi
• Contatta il nostro team di vendita per i fogli di dati completi e l'offerta formale.
