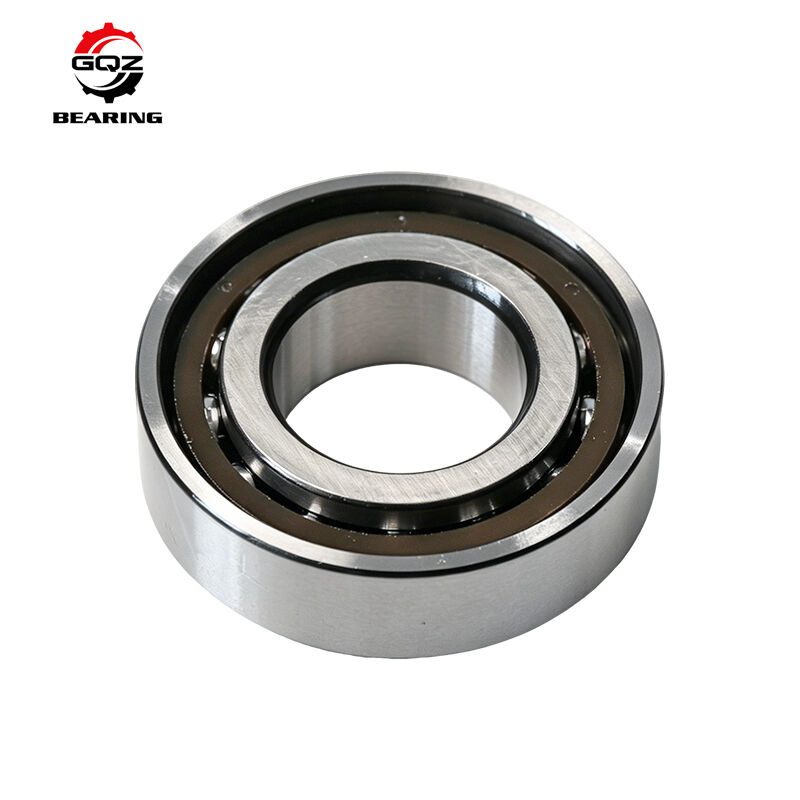

GQZ 7030ACM Reggio singolo angolare cuscinetto a sfera di contatto 150×225×35mm 25° angolo di contatto Cage in ottone tipo aperto

Il 7030ACM è un cuscinetto a sfere a contatto obliquo standard a fila singola di tipo aperto.

• AC: Angolo di contatto di 25°, capacità di carico radiale e assiale bilanciata
• M: Gabbia massiccia in ottone lavorato, guida stabile sotto carico pesante e rotazione continua

La struttura aperta supporta la lubrificazione con grasso o olio circolante. Il singolo cuscinetto sopporta carichi combinati radiali e assiali unidirezionali. Può essere combinato come set accoppiati DB retro-retro, DF fronte-fronte o DT in tandem per sopportare spinte assiali bidirezionali. Adatto per scenari di lavoro a velocità medio-alta e carichi assiali alternati pesanti. Ampiamente utilizzato per mandrini di macchine utensili di grandi dimensioni, supporti per viti a ricircolo di sfere per impieghi gravosi, riduttori industriali, compressori e apparecchiature di trasmissione di precisione per l'automazione su larga scala.

Il preventivo formale verrà inviato entro 24 ore dalla Sua richiesta.

Modello

7030ACM

Dimensioni

d150 mm, D225 mm, B35 mm

Smusso minimo

r:2,1 mm; r₁:1,1 mm

Peso netto

circa 4,10 kg

Struttura

Cuscinetto a sfere a contatto obliquo a fila singola

Angolo di contatto

25°

Materiale

Anello interno/esterno: acciaio per cuscinetti GCr15; gabbia in ottone lavorato

Forma della struttura

Tipo aperto senza tenute

Carico dinamico di base Cr

159100 N

Carico statico di base C0r

220600 N

Velocità limite

(grasso): 5000 giri/min; (olio): 7500 giri/min

Informazioni aggiuntive

Disegni dimensionali completi e dati di carico disponibili su richiesta.

1. L'angolo di contatto di 25° bilancia le prestazioni ad alta velocità e la capacità di carico assiale
2. La gabbia in ottone lavorato presenta elevata rigidità, anti-deformazione sotto carico continuo pesante
3. Il design aperto consente una comoda circolazione dell'olio e un rifornimento periodico di grasso
4. Accoppiamento duplex flessibile: disposizione DB / DF / DT per soddisfare diversi requisiti di rigidità
5. Dimensioni metriche standard ISO, completamente intercambiabili con le specifiche dei marchi principali
6. Personalizzabile: grado di precisione P5/P4, diverse classi di precarico, marura laser OEM, grasso EP per alte temperature

• Assemblaggi mandrini principali di grandi centri di lavoro verticali e orizzontali
• Unità di supporto per viti a ricircolo di sfere per impieghi gravosi lato fisso
• Compressori industriali, ventilatori e riduttori per impieghi gravosi a media velocità
• Apparecchiature di posizionamento e tavole rotanti per l'automazione su larga scala
• Sistemi meccanici soggetti a carichi combinati radiali e assiali alternati

Produttore di cuscinetti professionale da 25 anni, prodotti esportati a livello globale.

Molatura di precisione rigorosa per piste e sfere.

Ispezione di qualità rigorosa per la stabilità dimensionale della gabbia in ottone.

Supporto tecnico 24 ore su 24 per la disposizione di accoppiamento dei cuscinetti e la selezione del precarico.

Ampia disponibilità di scorte per distributori di macchinari.

Dimensioni precise e prestazioni di servizio stabili.

Ispezione della durezza di tempra e rinvenimento della materia prima GCr15

Superfinitura di precisione per superfici di pista e sfere

Test dell'angolo di contatto, del gioco interno e del runout rotazionale

Ispezione della planarità della gabbia e del gioco di assemblaggio

Se necessiti di cuscinetti a sfere a contatto obliquo 7030ACM:

Invia una richiesta per ottenere i seguenti supporti:

• Preventivo rapido entro 24 ore
• Consulenza sullo schema del set di cuscinetti accoppiati DB/DF
• Soluzione opzionale per grado di precisione e precarico speciale
• Prezzo competitivo diretto di fabbrica
• Contatta il nostro team di vendita per schede tecniche complete e offerta formale.
