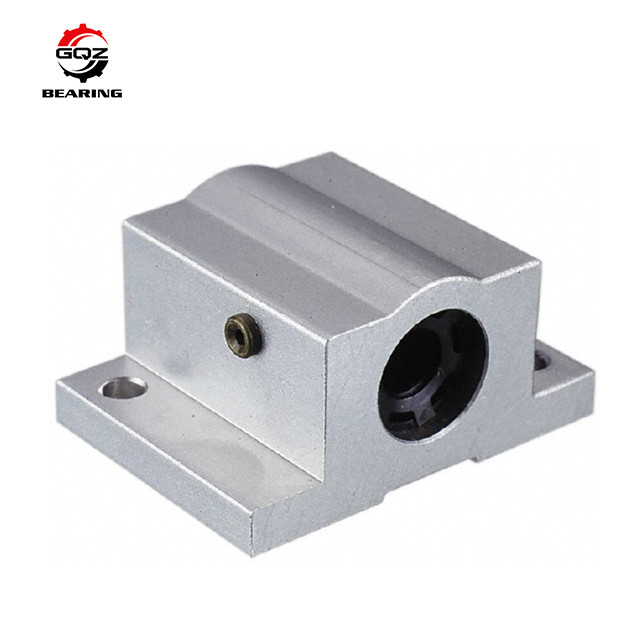

Cuscinetti a sfera a basso rumore SCS10UU di moto lineare di C0 C2C3 con il cappuccio di plastica verde
Unità del cuscinetto di moto lineare/blocchetto dello Sc… UU di serie dello Sc… LUU
Il cuscinetto lineare è una produzione a basso costo del sistema di moto lineare per il viaggio illimitato insieme con l'asse del cilindro. Dal trasporto dadel contatto a sfera con l'asse, in modo da dall'uso di piccoli carichi. Con rotazione minima della palla di attrito, che può ottenere il movimento regolare di alta precisione. Attrito a basso rumore e basso, alta precisione, vita di divertimenti. A causa del contatto del punto fra la palla e l'asse diritto, l'attrito piccolo, precisione di moto è alto.
I cuscinetti lineari sono utilizzati insieme con l'asse lineare indurita. Per i sistemi infiniti di un moto lineare. La palla e l'asse indurita perché è il punto di contatto, permettenti il carico è piccole, ma il moto lineare dell'attrito minimo, alta precisione, movimento veloce. Pricipalmente usato per moto lineare passato.
La caratteristica dei cuscinetti lineari a basso rumore di SCS10UU blocca l'asse del withh:
La ferrovia di guida lineare cilindrica di SBR/TBR è composta di supporto della via di corsa, di asse (ferrovia) e di numero dei blocchi. Sono forniti come unità o come rispettive componenti pure. Tutte le componenti sono standardizzate per essere completamente intercambiabili.
Ferrovia di sostegno (SBS/TBS)
La ferrovia di sostegno fornisce la rigidità e la rigidezza massime all'asse in tutto l'intero colpo ed assicura la prestazione dell'unità.
Caso (SBR/TBR)
Efficace per l'alto carico o l'applicazione lunga del colpo con rigidità massima ed il moto eccellente congiuntamente a tipo aperto boccola lineare. Inoltre, il preload può essere applicato sulla serie di SBR/TBR/SMD per la prestazione di alta precisione.
Unità della ferrovia di sostegno (SBR-S/TBR-S)
Il tipo di TBR-S e di SBR-S è unità ottimali della guida per alta precisione e sistema scorrevole libero di deviazione con rigidità regolare di massimo e di moto e meno costo e tempo.
Modello |
Dimensione (millimetri) |
Peso |
||||||||||||
T |
h |
E |
W |
L |
F |
G |
B |
C |
K |
S1 |
S2 |
L1 |
||
SCS 6 UU |
6 |
9 |
15 |
30 |
25 |
18 |
15 |
20 |
15 |
5 |
M4 |
3,4 |
8 |
34 |
SCS 8 UU |
6 |
11 |
17 |
34 |
30 |
22 |
18 |
24 |
18 |
5 |
M4 |
3,4 |
8 |
52 |
SCS 10 UU |
8 |
13 |
20 |
40 |
35 |
26 |
21 |
28 |
21 |
6 |
M5 |
4,3 |
12 |
92 |
SCS 12 UU |
8 |
15 |
21 |
42 |
36 |
28 |
24 |
30,5 |
26 |
5,75 |
M5 |
4,3 |
12 |
102 |
SCS 13 UU |
8 |
15 |
22 |
44 |
39 |
30 |
24,5 |
33 |
26 |
5,5 |
M5 |
4,3 |
12 |
120 |
SCS 16 UU |
9 |
19 |
25 |
50 |
44 |
38,5 |
32,5 |
36 |
34 |
7 |
M5 |
4,3 |
12 |
200 |
SCS 20 UU |
11 |
21 |
27 |
54 |
50 |
41 |
35 |
40 |
40 |
7 |
M6 |
5,2 |
12 |
255 |
SCS 25UU |
12 |
26 |
38 |
76 |
67 |
51,5 |
42 |
54 |
50 |
11 |
M8 |
7 |
18 |
600 |
