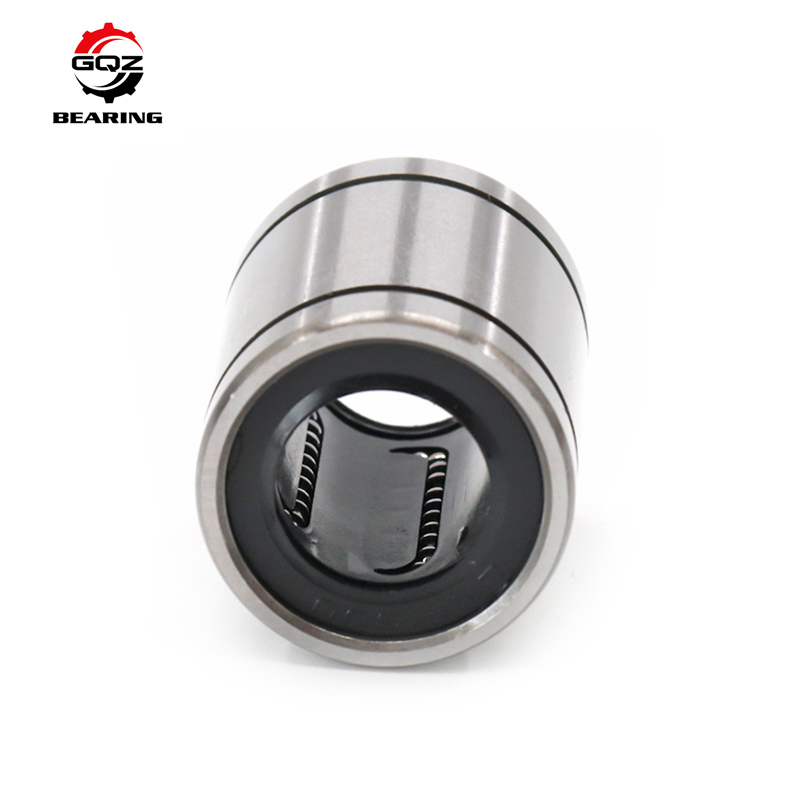

LM25UU / LBD25UU / LM25UU-OP cuscinetto a sfera a movimento lineare / busco lineare 25*40*59mm

LM25UU, LBD25UU e LM25UU-OP sono cuscinetti a sfera lineari metrici standard a cilindrata di 25 mm con tre diversi tipi strutturali per soddisfare diverse esigenze di installazione e di chiusura.Tutte le serie adottano gruppi multipli di gruppi di sfere di acciaio circolanti all'interno della conchiglia esterna, che fornisce un movimento lineare di ricambio liscio a basso attrito e sopporta solo carico radiale.

• LM25UU: guscio esterno integrato chiuso standard, sigilli di polvere di gomma a doppia estremità, universale per piattaforme scorrevoli lineari ordinarie con spazio libero fisso;
• LBD25UU: Casco lineare chiuso integrato a flange, con flange di montaggio su entrambi i lati per l'installazione diretta in superficie senza maniche di posizionamento aggiuntive;
• LM25UU-OP: struttura di spazio regolabile a fessura aperta, il spazio può essere ridotto stringendo la pinza dell'alloggiamento per eliminare il gioco, ideale per apparecchiature di posizionamento ad alta precisione.

Il guscio esterno adotta acciaio a freddo ad alta resistenza, il contenitore in nylon separa uniformemente le sfere di acciaio cromato, il grasso di litio preriempito e di lunga durata all'interno.fluidi di taglio e detriti, ampiamente utilizzati per le apparecchiature CNC, le linee di assemblaggio di automazione elettronica, i jig di prova, i macchinari di imballaggio e le piattaforme di trasmissione scorrevole di precisione con alberi di guida da 25 mm.

Diametro dell'albero corrispondente d:25 mm

Disponibilità radiale standard:Livello di liberazione normale NC

Materiale della palla:Acciaio da cuscinetto GCr15

Materiale di ritenuta:di polietilene

Sigillo:Sigillo di gomma a prova di polvere NBR a doppio lato

Velocità lineare massima:1.5 m/s

Temperatura di funzionamento:-20°C ~ 80°C

Requisito di superficie dell'albero:HRC60~64 superfinitura per specchi

Diametro esterno D:40 mm

Lunghezza totale L:59 mm

Carico dinamico Cr:5.8 kN

C0r carico statico:8.3 kN

Peso netto:0.145 kg

Larghezza della fianchetta esterna W:64 mm

Spessore della flangia T:7 mm

Diametro esterno D:40 mm

Lunghezza totale L:59 mm

Carico dinamico Cr:5.8 kN

C0r carico statico:8.3 kN

Peso netto:0.182 kg

Diametro esterno D:40 mm

Lunghezza totale L:59 mm

Struttura aperta a fessura per regolare la distanza libera

Carico dinamico Cr:5.4 kN

C0r carico statico:7.8 kN

Peso netto:0.138 kg

Disegni dimensionali completi e tabelle dei parametri di carico di tre modelli sono disponibili su richiesta del cliente.

1. Tre versioni strutturali (chiuso dritto / flanged / aperto intervallo regolabile) coprono tutte le esigenze di installazione automatizzazione tradizionale, acquisto da un solo punto per diversi schemi di progettazione delle apparecchiature
2. Il layout di una palla di acciaio circolante a più file fornisce una capacità di carico radiale uniforme, un coefficiente di attrito ultra-basso, uno scivolamento silenzioso liscio senza ingorghi
3. Sigilli integrati a doppio lato per la polvere NBR isolano la polvere e il liquido di raffreddamento dell'officina, bloccano il grasso lubrificante interno ed estendono il ciclo di manutenzione
4. Conchiglia esterna di acciaio tirato a freddo ad alta resistenza con tolleranza dimensionale stabile, buona rigidità e resistenza alla deformazione in funzionamento continuo a lungo termine
5. Ritenitore di palla in nylon PA66 limita uniformemente le palle in acciaio, evita il rumore di collisione e impedisce la caduta della palla durante lo smontaggio
6. Opzioni personalizzabili: guscio antirrugina in acciaio inossidabile, lubrificante alimentare, spazio libero speciale C3 ingrandito, marcatura laser OEM e sigilli FKM resistenti alle alte temperature

Migliorare efficacemente la precisione del posizionamento lineare delle apparecchiature e ridurre le varietà di rifornimento di ricambi per le linee di produzione automatizzate

Questo set di cuscinetti a sfera lineari di tre tipi LM25UU / LBD25UU / LM25UU-OP è ampiamente adattato per le seguenti apparecchiature di automazione di precisione:

• Macchine per incisione CNC, gruppi di scorrere lineari per piccole fresatrici
• attrezzature di montaggio automatico elettronico 3C, portali di movimentazione e giugli di prova di precisione
• Macchine per la stampa, apparecchiature per l'imballaggio alimentare Meccanismi di trasmissione lineare ad alta velocità
• Apparecchiature di ispezione medica, piattaforme scorrevoli di precisione di laboratorio e apparecchi di rilevamento
• Apparecchi di taglio per la lavorazione del legno, componenti mobili lineari ausiliari per lo stampaggio ad iniezione
• Parti di ricambio per apparecchiature di scorrimento lineare per alberi di guida di diametro 25 mm

Soluzione ideale di buscate lineari multi-strutturale per diverse installazioni e regolazioni di ampiezza di alta precisione in scenari di automazione industriale

• 25 anni di esperienza professionale nella fabbricazione di cuscinetti a sfera lineari standard
• Tre modelli completamente intercambiabili con buste lineari della serie LM/LBD, standard internazionale, tolleranza dimensionale e levigatezza di scorrimento coerenti
• Servizio personalizzato OEM e ODM completo, supportando la personalizzazione della conchiglia in acciaio inossidabile, del lubrificante speciale e della liberazione
• Controllo rigoroso dell'intero processo: durezza della materia prima, precisione della superfinitura del foro interno, tenuta della tenuta e prova del ciclo di scorrimento reciproco prima della consegna
• Il team di ingegneria del movimento lineare professionale fornisce guida di abbinamento di tolleranza dell'albero e dell'alloggiamento entro 24 ore
• Capacità di produzione di massa stabile con prezzo all'ingrosso preferenziale per i produttori di apparecchiature di automazione a lungo termine

Ci concentriamo su prestazioni di scorrimento stabili e con basso rumore, sigillatura durevole e cooperazione a lungo termine con acquirenti industriali globali.

• Ispezione della composizione chimica delle materie prime e della durezza superficiale delle sfere di acciaio estratto a freddo e di acciaio cromato GCr15
• Trasformazione di superfinitura di specchi a buco interno per la conchiglia esterna di cuscinetti lineari
• Processo di trattamento termico standardizzato per il sollievo da sollecitazioni per stabilizzare la resistenza alla deformazione del guscio
• Prova completa delle prestazioni: uniformità del raggio radiale, rumore di scorrimento, resistenza alla polvere, capacità di carico dinamico e statico
• Ispezione uniforme del volume di riempimento di grasso per buste lineari a doppia tenuta
• Reispezione finale delle dimensioni, dell'aspetto e della marcatura prima dell'imballaggio antirrugine e della spedizione

Ogni lotto di cuscinetti lineari passa la prova di durata del ciclo di campionamento alternativo completo per garantire prestazioni di scorrimento regolare e stabile a lungo termine

Se avete bisogno di cuscinetti a sfere lineari a 25 mm chiusi, a flanghe e aperti regolabili per apparecchiature CNC e di automazione elettronica di alta qualità, inviateci direttamente la vostra richiesta.

Dopo aver inviato la richiesta, riceverete un servizio completo di assistenza professionale:

• Risposta rapida ufficiale di fabbrica entro 24 ore
• Supporto tecnico per la tolleranza dell'albero e dell'alloggiamento da parte di ingegneri professionisti del movimento lineare
• Suggerimenti di soluzioni per cuscinetti personalizzate, comprese le carcasse in acciaio inossidabile e le varianti di tenuta resistenti alle alte temperature
• Prezzi all'ingrosso di vendita a granel diretti in fabbrica per ordini a granello combinati di tre modelli misti

Invia la quantità richiesta di ciascun modello e ambiente di lavoro dell'attrezzatura per ottenere un'offerta formale dettagliata

Q1:Qual è la differenza tra LM25UU e LM25UU-OP?
A1:LM25UU è di tipo a spazio fisso completamente chiuso; LM25UU-OP ha una struttura a fessure aperte, che può fissare l'alloggiamento per ridurre il vuoto e eliminare il gioco per le apparecchiature ad alta precisione.

Q2:Qual è la caratteristica della buscaglia lineare a flange LBD25UU?
A2:Flancia di montaggio integrale su entrambe le estremità, può essere fissata direttamente sulla superficie dell'apparecchiatura senza ulteriori manici di posizionamento, conveniente per l'installazione di piastre sottili.

Q3:Quale durezza deve raggiungere l'albero di guida lineare?
A3:La superficie dell'albero ha bisogno di una durezza di spegnimento HRC 60 ∼ 64 con superfinitura a specchio per prolungare la vita utile della buschetta lineare.
